Kit de développement TMS ebm-papst 10 → 57 V c.c.

Le TMS ebm-papst est un contrôleur de vitesse de ventilateur doté de la fonction d'alarme, qui fournit un contrôle intelligent de jusqu'à quatre ventilateurs basés sur les conditions thermiques de l'équipement connecté. Il est hautement configurable et de nombreux types de ventilateurs peuvent être utilisés, chaque ventilateur pouvant être réglé sur des profils de vitesse / température différents avec d'autres actions d'alarme configurables.

Le contrôleur de vitesse de ventilateur TMS ebm-papst a été conçu pour être utilisé avec les ventilateurs C.C. ebm-papst compacts et centrifuges dotés de quatre fils (réglage de vitesse et variantes de sortie tachymètre PWM), mais également avec les ventilateurs 230 V E.C. lorsqu'une alimentation de TMS est fournie.

Contrôleur pour ventilateurs ebm-papst 12, 24 ou 48 V c.c.
Adapté pour 1 à 4 ventilateurs
Vitesse basée sur les profils de température d'utilisation
Configurable par le client à l'aide d'une ou de deux entrées de thermistance
Contrôle tachymètre / alarme de tous les ventilateurs avec actions d'alarme configurables
Alimentation maximale de 11 A pour les ventilateurs alimentés via le circuit imprimé du contrôleur
Toutes les connexions de carte utilisent un connecteur enfichable.

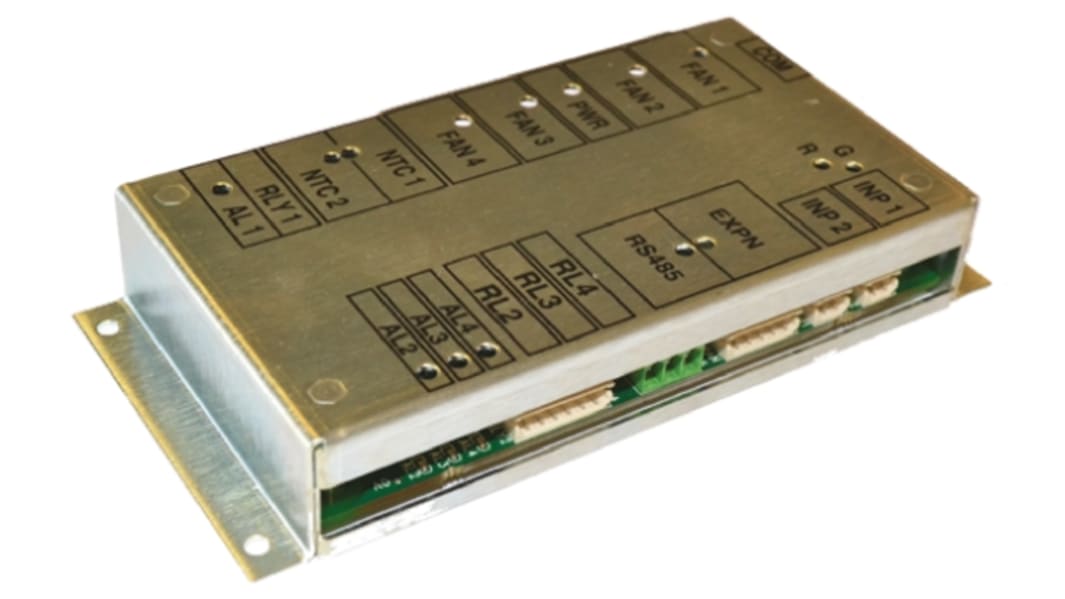

Le contrôleur de ventilateur TMS (769-2722) est constitué d'une carte et d'un boîtier. Il est fourni sans accessoires, disponibles séparément. L'utilisateur peut ainsi configurer le TMS pour ses applications spécifiques.

Le kit de développement TMS (769-2732) a été pensé à des fins d'évaluation et de conception. Il constitué du contrôleur TMS et d'un kit d'accessoires complet conçu pour encourager les ingénieurs expérimentés à explorer tout le potentiel de ce système de contrôle de la température. Ainsi, cet outil bénéficie d'une option plug and play qui permet à l'utilisateur d'accéder à tout ce dont il a besoin et de découvrir rapidement les fonctions. Le kit de développement, qui a été conçu autour de l'appareil TMSB00000-01, inclut un câble de configuration (769-2726), deux câbles de thermistance (769-2735) et un kit de câbles (769-2738) qui permet une connexion facile car aucune ligne ne doit être établie pour commencer à utiliser le contrôleur.

Le kit de câbles TMS (769-2738) est constitué d'un câble d'alimentation, de 4 câbles de ventilateur, d'un câble d'alarme et de câbles d'entrée de commutateur fournissant les connecteurs d'accouplement nécessaires pour le contrôleur de TMS. Les autres extrémités ne sont pas raccordées pour permettre à l'utilisateur de raccorder les connecteurs de son choix.
