0:00 Oh, alors Gary, on dirait encore une journée magnifique ici sur la Riviera de Skipton. Pourquoi m’as-tu amené
0:06 dans cette cour industrielle ici aux Line Side Studios ?
Je t’ai amené ici pour te montrer, Maya, ma toute nouvelle prise industrielle SCAME 16 ampères que je viens d’installer.
0:11 C’est toi qui l’as installée ? J’ai regardé quelqu’un l’installer.
0:17 Oui, c’est ça. Et il y a une vidéo séparée qui suit l’installation de ce produit dans le cadre de notre série sur les conduits. Je laisserai un lien dans la description ci-dessous, et tu verras Gary regarder quelqu’un travailler tout en donnant des conseils pendant le processus.
0:27 Alors, pourquoi cette prise SCAME est-elle si adaptée pour nous quand on parle de streaming en direct à l’extérieur ?
0:32 Quand on pense à un environnement extérieur, c’est là que le matériau dont elle est faite entre en jeu. Cette prise SCAME Advance est en GRP, c’est-à-dire en polyester renforcé de fibres de verre, et nous allons approfondir son fonctionnement et les avantages de ce matériau.
0:52 Mais commençons par la plage de températures, Gary.
0:56 Ici à Skipton, nous sommes connus pour nos températures estivales élevées, pouvant atteindre +60°C. Mais les extrêmes de météo signifient aussi que nous pouvons descendre à -40°C en hiver. C’est là que ce matériau intervient. La prise SCAME peut supporter ces températures.
1:12 Ce ne sont pas des températures que nous voyons à Skipton, mais donne-moi des environnements pratiques où je pourrais choisir cette prise.
1:17 Alors, pense aux nombreux avantages du GRP pour les applications industrielles : la résistance aux températures, mais aussi sa résistance aux abus mécaniques. Ces unités sont incroyablement solides.
1:29 Un autre avantage, c’est la résistance aux environnements chimiques et à de nombreux types de produits chimiques agressifs.
1:38 On commence à penser aux usines chimiques et ce genre d’endroits. Le problème survient quand tout cela se produit en même temps : températures extrêmes, eau salée, produits chimiques… c’est bien ça ?
1:48 Oui, et ajoute le soleil si tu es à l’extérieur. Donc, l’un des meilleurs usages pour ce type de prise est dans les environnements marins, les stations d’épuration, les usines… pas forcément des endroits où tu voudrais passer tes vacances, mais là où cette prise est idéale.
2:08 Cette prise SCAME Advance possède aussi une fonctionnalité qui facilite la vie de l’électricien. Je te recommande de rester pour voir laquelle.
2:23 Résistance aux chocs IK10.
2:28 Voilà ce que je veux dire par “solide” pour le GRP. Elle peut encaisser un coup de marteau et possède une classification IK, ici IK10.
2:33 Pour être précis, cela équivaut à laisser tomber un poids de 5 kg d’une hauteur de 40 cm sur le produit, généralement sur les zones sensibles comme l’interrupteur. C’est probablement bien au-dessus de cela en considérant l’épaisseur du plastique.
2:49 La prochaine fois, préviens-moi avant de faire ce genre de test.
2:53 On a parlé des environnements extérieurs, et cela se relie à son indice de protection IP. Quelle est la classification IP de ce boîtier ?
2:58 Cette prise est IP66, IP67 et IP69.
3:07 J’ai appris que le fait d’avoir IP69 ne garantit pas automatiquement les autres.
3:11 Non, chaque niveau est indépendant. IP69 correspond à des jets d’eau chaude. IP67 signifie immersion temporaire dans l’eau, IP66 résistance aux jets d’eau sous pression. Certains produits peuvent passer le test IP67 mais pas IP66, donc il faut vérifier que toutes les classifications sont faites.
3:47 Ils ont été malins dans la conception, avec un joint robuste autour du produit.
4:05 C’est un joint continu, sans rupture, ce qui est une excellente ingénierie pour atteindre ce niveau de protection.

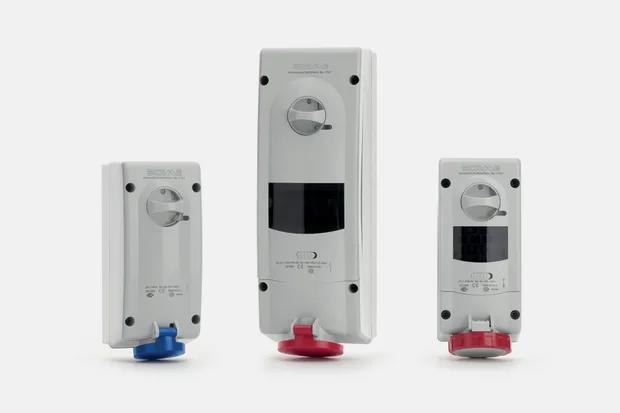

4:15 Cette gamme offre tout ce qu’on attend d’un produit industriel. La couleur indique la tension : ici, de 110 à 400 volts et différentes configurations de phases.
4:32 Pour le courant, Gary ?
16 à 63 A, et il existe une version 125 A qui a un boîtier arrière légèrement différent.
4:48 Les boîtiers arrière sont achetés séparément et installés lors de la première fixation, ce qui donne une grande flexibilité. Les vis de montage sont externes au joint IP, donc pas besoin de percer le boîtier, ce qui maintient l’indice IP.
5:20 Le devant de la prise est modulaire. On peut le retourner pour voir les compartiments internes : la prise et l’isolateur s’emboîtent dans le boîtier, et ensuite le module frontal avec le mécanisme d’interverrouillage s’insère, permettant l’alimentation uniquement lorsqu’une fiche est insérée.
5:54 Si on change d’avis, on peut remplacer le module frontal sans toucher au boîtier fixé au mur, même pour passer d’une prise 230 V à 400 V triphasé.
6:42 Ce caractère modulaire permet de remplacer un isolateur endommagé sans changer toute l’installation, ce qui réduit les coûts de maintenance.
7:13 Il existe d’autres variantes avec plusieurs boîtiers arrière pour plusieurs prises et protections de circuits, avec possibilité d’ajouter des protections locales.
7:42 Certains modèles ont des indicateurs LED sophistiqués, détectent la perte de phase, et d’autres fonctionnalités avancées.
8:03 On peut verrouiller la prise en position “off” ou “on”, ce qui est utile pour les processus industriels critiques. La codification couleur permet de distinguer les isolateurs d’urgence (jaune/rouge) verrouillables uniquement en “off”.
8:46 Les prises sont interverrouillées : on ne peut pas les retirer sous tension, adaptées aux charges inductives élevées (AC23).
9:11 Cette prise SCAME possède de nombreuses fonctionnalités. L’avis des utilisateurs compte : dites-nous si vous saviez qu’elle existait et si vous avez un projet où la flexibilité de ces boîtiers vous serait utile.
