Adaptateur de programmation de puce, pour Atmel-ICE, MPLAB ICD 4 et câble de débogage MPLAB PICkit 4, Power Debugger et

Code commande RS:: 180-7529
Référence fabricant:: AC102015
Marque:: Microchip

Adaptateur de programmation de puce, pour Atmel-ICE, MPLAB ICD 4 et câble de débogage MPLAB PICkit 4, Power Debugger et

7 pour livraison dès le lendemain (stock France)

4 Sous 2 jour(s) (stock Europe)

Ajouté

Prix pour la pièce

53,34 €

64,01 €

Unité	Prix par unité
1 +	53,34 €

Code commande RS:: 180-7529
Référence fabricant:: AC102015
Marque:: Microchip

Documentation technique

AC102015 - Drawing

Législation et Conformité

Pays d'origine :: CN

Détail produit

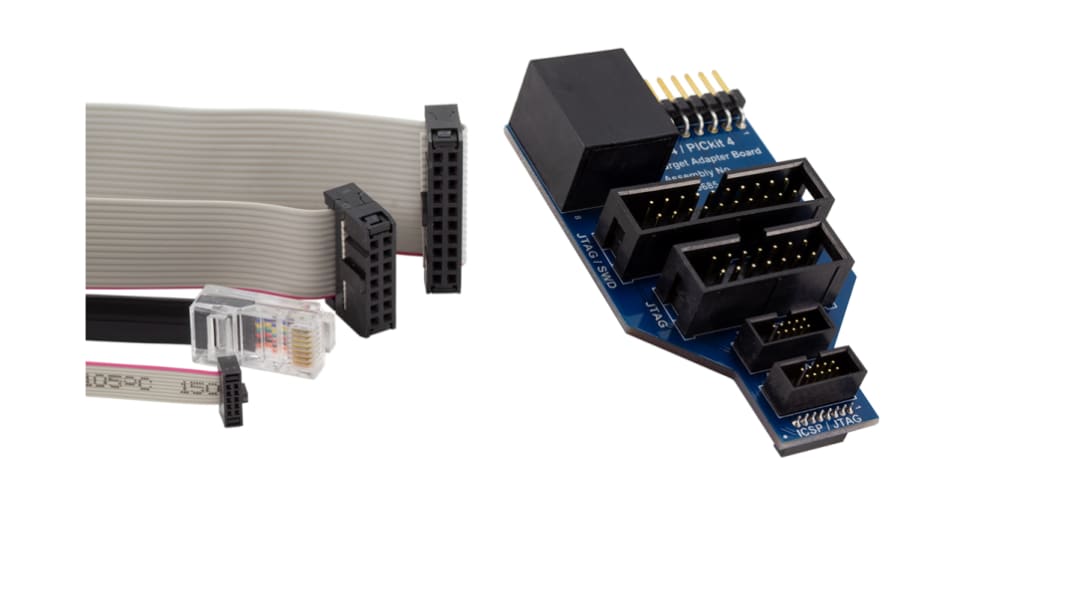

Adaptateur de programmation de puce Microchip Technology

L'adaptateur de programmation Microchip Technology Chip est une carte de connectivité. Il prend en charge les protocoles JTAG, SWD et ICSP dans plusieurs formats de connecteur. Il est utile pour le débogage des cartes de démonstration Xplained AVR avec les débogueurs MPLAB PICkit 4.

Caractéristiques et avantages

1 ICSP 8 -100 mil (compatible avec MPLAB PICkit 4 ICSP)
• 2 DIP 10 -100 mil (compatible avec Segger J-link JTAG SWD)
• 2 x 5 -50 mil (compatible avec Atmel-ICE et Power Debugger AVR JTAG)
• 2 x 5 -50 mil (compatible avec Atmel-ICE et Power Debugger JTAG SWD)
• 2 DIP 7 -100 mil (compatible avec Segger J-link EJTAG)
Connectivité MPLAB ICD 4/MPLAB PICkit 4 vers petit connecteur ICSP (1 x 6 ou 1 x 8 -50 mil SIP ICSP/JTAG)
RJ11/45 (compatible avec MPLAB ICD 4 ICSP/JTAG)

Applications

Débogage Atmel-ICE
Débogage AVR existant
• Connecteurs Seeger de type J-Link

Certifications

ANSI/ESD S20.20:2014
BS EN 61340-5-1:2007

Caractéristiques techniques

Attribut	Valeur
Type d'accessoire	Carte adaptatrice de débogueur
Pour être utilisé avec	Atmel-ICE, MPLAB ICD 4 et câble de débogage MPLAB PICkit 4, Power Debugger et connecteurs de type Segger J-Link
