Carte de développement Due Arduino
- Code commande RS:
- 769-7412
- Référence fabricant:
- A000062
- Marque:
- Arduino
Voir l’ensemble des Arduino
31 pour livraison dès le lendemain (stock France)
33 Sous 2 jour(s) (stock Europe)
Prix pour la pièce
50,06 €
HT
60,07 €
TTC
Unité | Prix par unité |
1 - 4 | 50,06 € |
5 - 9 | 49,23 € |
10 + | 48,82 € |
- Code commande RS:
- 769-7412
- Référence fabricant:
- A000062
- Marque:
- Arduino
- Pays d'origine :
- IT
Documentation technique
Législation et Conformité
- Pays d'origine :
- IT
Détail produit

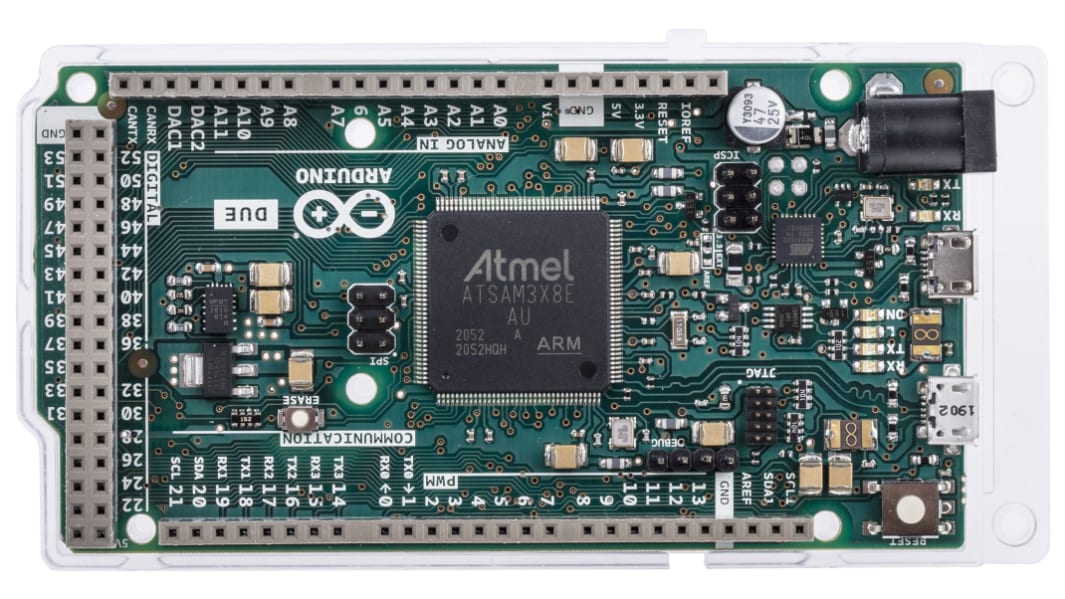

Cartes de développement Arduino Due
La carte Arduino Due est une carte de développement fondée sur le microcontrôleur Atmel SAM3X8E Il s'agit d'un microcontrôleur ARM Cortex-M3 32 bits.
Démarrer :
La carte Arduino Due dispose déjà de tout pour prendre en charge le microcontrôleur. Il vous suffit de la connecter à un ordinateur à l'aide d'un câble microUSB ou de l'alimenter avec un adaptateur c.a. / c.c. ou une batterie. (Remarque : ces pièces ne sont pas incluses)
Qu'est-ce qui est intégré de plus ?
Microcontrôleur Atmel SAM3X8E
54 x broches d'E/S numériques (12 peuvent être utilisées comme sorties PWM)
12 x entrées analogiques
4 x UART
Quartz 84 MHz
1 x USB OTG
2 x DAC
2 x TWI
1 x jack d'alimentation
1 x embase SPI
1 x embase JTAG
1 x touche de réinitialisation
1 x touche d'effacement
54 x broches d'E/S numériques (12 peuvent être utilisées comme sorties PWM)
12 x entrées analogiques
4 x UART
Quartz 84 MHz
1 x USB OTG
2 x DAC
2 x TWI
1 x jack d'alimentation
1 x embase SPI
1 x embase JTAG
1 x touche de réinitialisation
1 x touche d'effacement
Tension d'utilisation : 3,3 V
Mémoire flash : 512 ko
SRAM : 96 ko
Vitesse de l'horloge : 84 MHz
Dimensions : 101,52 x 53,3 mm
Fonctionne-t-il avec les boucliers Arduino ?
Oui, la carte Due fonctionne avec tous les boucliers Arduino disponibles qui fonctionnent à 3,3 V et qui sont conformes au brochage Arduino 1.0 :
- TWI : broches SDA et SCL proches de la broche AREF.
- IOREF : permet à un bouclier joint avec la bonne configuration de s'adapter à la tension fournie par la carte. Cela permet une compatibilité du bouclier avec une carte 3,3V comme les cartes Due ou basées sur AVR qui fonctionnent à 5 V.
- Une broche déconnectée, réservée pour une utilisation ultérieure.
- TWI : broches SDA et SCL proches de la broche AREF.
- IOREF : permet à un bouclier joint avec la bonne configuration de s'adapter à la tension fournie par la carte. Cela permet une compatibilité du bouclier avec une carte 3,3V comme les cartes Due ou basées sur AVR qui fonctionnent à 5 V.
- Une broche déconnectée, réservée pour une utilisation ultérieure.
Attention
La carte Arduino Due fonctionne à 3,3 V (ce qui est différent de la plupart des cartes Arduino). L'application de tension supérieure à 3,3V à une broche d'E/S peut entraîner des dommages.
Cartes de développement ARM Arduino
Chez RS, nous disposons d'une gamme de cartes Arduino avec microcontrôleur ARM 32 bits. Le modèle Due est équipé d'un microcontrôleur ARM Cortex-M3 SAM3X8E et le modèle M0/M0 Pro dun microcontrôleur ARM Cortex-M0 SAMD21G18.
Caractéristiques techniques
Attribut | Valeur |
Nom du produit | Carte de développement Due |
Classification du kit | Carte de développement. |
Référence du processeur | AT91SAM3X8E |
Révision | 1.0 |
