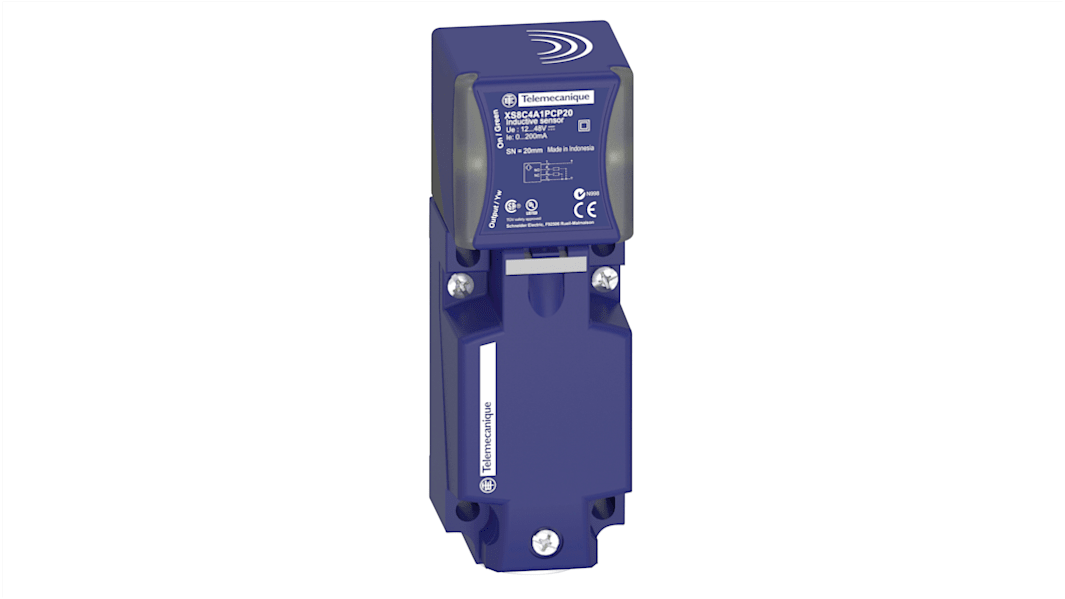

Capteur de proximité, Telemecanique Sensors, 12 → 48 V, NPN, 20 mm

Le capteur de proximité inductif Schneider Electric série XS est uniquement destiné à la détection d'objets métalliques. Il se compose essentiellement d'un oscillateur dont les bobinages constituent la face de détection. Un champ magnétique alternatif est généré devant ces bobinages. Lorsqu'un objet en métal est placé dans le champ magnétique généré par le capteur, les courants induits en résultant forment une charge supplémentaire et les oscillations cessent. Cela entraîne le fonctionnement du driver de sortie et, en fonction du type de capteur, un signal de sortie normalement ouvert (NO) ou normalement fermé (NF) est produit.

Type de corps fixe
Montage encastré du détecteur
Acceptation
Possibilité de montage encastré
Matériau plastique
Matériau du boîtier PBT
Type de signal de sortie discret
Technique de câblage 4 fils
Détection nominale [SN]
Distance
20 mm
Fonction de sortie discrète 1 NO + 1 NF
Circuit de sortie type c.c.
