- Code commande RS:
- 231-8037
- Référence fabricant:
- MDL4U302
- Marque:
- BK Precision
En cours d'approvisionnement -expédition le 27/08/2024, pour livraison dès le lendemain
Ajouté
Prix pour la pièce
3 606,48 €
HT
4 327,78 €
TTC
Unité | Prix par unité |
1 + | 3 606,48 € |
- Code commande RS:
- 231-8037
- Référence fabricant:
- MDL4U302
- Marque:
- BK Precision
Documentation technique
Législation et Conformité
- Pays d'origine :
- CN
Détail produit

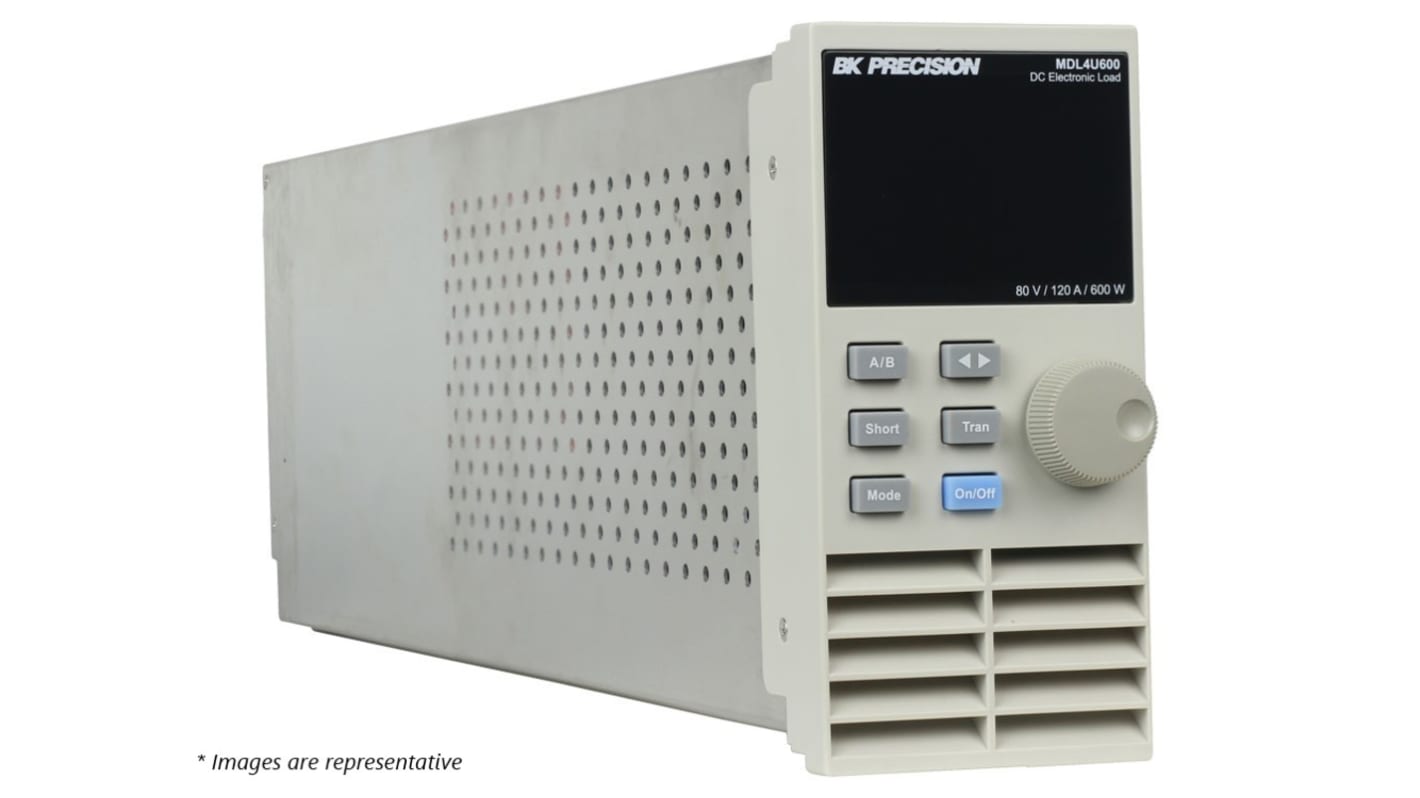

La série MDL4U est un système de charge électronique programmable modulaire à double canal. Sept modules différents de charges c.c. programmables allant de 300 W fournissent aux utilisateurs la flexibilité de tester une large gamme de sources d'alimentation, des alimentations c.a./c.c. multisorties aux batteries, aux piles à combustible et aux réseaux photovoltaïques.
Les modules offrent une large plage de tension et de courant, 0 à 500 V, 0 à 120 A.
Prise en charge de jusqu'à 4 modules/8 canaux ou 8 modules/16 canaux avec extension de châssis principal
Mode transitoire jusqu'à 25 kHz
Fonction marche/arrêt de charge synchrone, vitesse de balayage ajustable en mode CC
Interfaces LAN, GPIB, USB et RS232 standard avec prise en charge du protocole USBTMC/SCPI
Le test de court-circuit simule un court-circuit à l'entrée
Mesure de tension et de courant de résolution 16 bits intégrée (0,1 mV, 0,01 mA)
Détection de tension à distance pour compenser l'effet de chute de tension dans les fils
Fonctionnement de modules identiques en mode parallèle pour les applications à courant élevé
Protection contre les surtensions OVP/OCP/OPP/OTP et inverse
Prise en charge de jusqu'à 4 modules/8 canaux ou 8 modules/16 canaux avec extension de châssis principal
Mode transitoire jusqu'à 25 kHz
Fonction marche/arrêt de charge synchrone, vitesse de balayage ajustable en mode CC
Interfaces LAN, GPIB, USB et RS232 standard avec prise en charge du protocole USBTMC/SCPI
Le test de court-circuit simule un court-circuit à l'entrée
Mesure de tension et de courant de résolution 16 bits intégrée (0,1 mV, 0,01 mA)
Détection de tension à distance pour compenser l'effet de chute de tension dans les fils
Fonctionnement de modules identiques en mode parallèle pour les applications à courant élevé
Protection contre les surtensions OVP/OCP/OPP/OTP et inverse
Le châssis principal est doté de quatre fentes qui peuvent être configurées avec n'importe quel assortiment de modules jusqu'à 2 400 W (jusqu'à 4 800 W avec extension de châssis principal). Les modules de charge électronique hautes performances de la série MDL4U sont capables de fonctionner en mode à courant constant (CC), tension constante (CV), résistance constante (CR), puissance constante (CW) et impédance constante (CZ), qui utilise la technologie DSP pour simuler des charges non linéaires et un comportement de charge réaliste.
Cadre principal MDL4U001 pour modules de charge c.c. MDL4U
Extension de cadre principal MDL4U002 pour modules de charge c.c. MDL4U.
Module de charge c.c. 80 V/40 A/200 W MDL4U200_4U
Module de charge c.c. 2 CH MDL4U252* 80 V/20 A/250 W_4U
Module de charge c.c. 2 CH MDL4U302* 80 V/45 A/300 W_4U
MDL4U305 500 V/2
Extension de cadre principal MDL4U002 pour modules de charge c.c. MDL4U.
Module de charge c.c. 80 V/40 A/200 W MDL4U200_4U
Module de charge c.c. 2 CH MDL4U252* 80 V/20 A/250 W_4U
Module de charge c.c. 2 CH MDL4U302* 80 V/45 A/300 W_4U
MDL4U305 500 V/2
Les MDL4U252 et MDL4U302 sont des modules à double canal. Les utilisateurs de MDL4U252 peuvent allouer 250 W à chaque canal jusqu'à 300 W au total (par exemple 50 W/250 W, 250 W/50 W, 150 W/150 W). Les utilisateurs de MDL4U302 peuvent allouer 300 W à chaque canal jusqu'à 600 W au total (par exemple 300 W/300 W).
Les modules de la série MDL (non-4U) ne sont pas compatibles avec les modèles de châssis principal de la série MDL4U nouveaux MDL4U001 ou le modèle d'extension de châssis principal MDL4U002.
Note
Ce produit ne contient pas de support ni d'accessoires.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Série | MDL4U |
Type de charge | Programmable |
Plage du mode de tension constante | 80 V |
Plage du mode de courant constant | 45 A |
Plage du mode de résistance constante | 10 → 7500 Ω |
Plage du mode de puissance constante | 300 W |
Unités de rack | 4 U |
