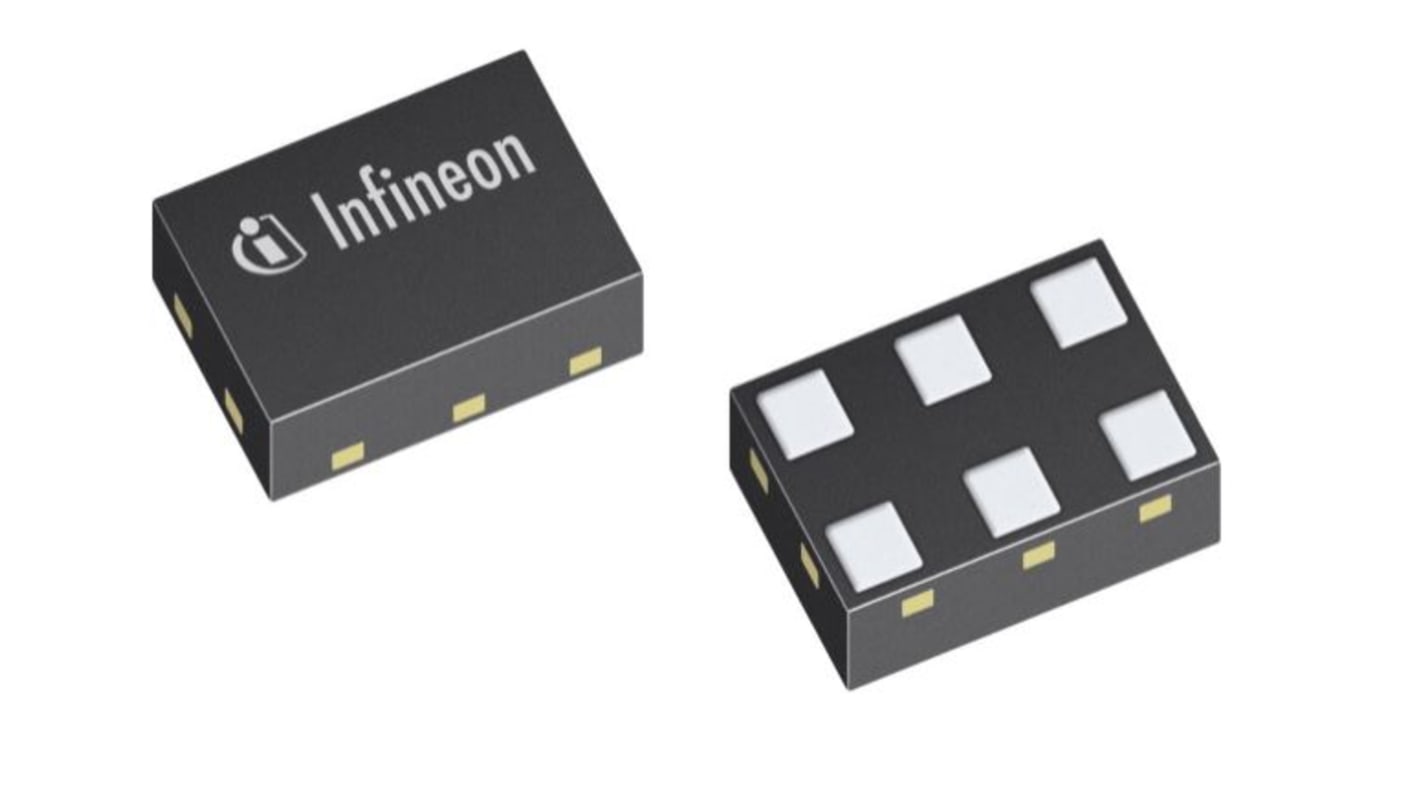

Commutateur RF BGS12SN6E6327XTSA1, 6 broches TSNP-6-2

Le commutateur MOS RF BGS12SN6 est spécialement conçu pour les applications WLAN et Bluetooth. N'importe lequel des 2 ports peut être utilisé pour raccorder l'antenne à diversité, acceptant jusqu'à 30 dBm. Cette simple puce d'alimentation intègre une logique CMOS pilotée par un simple signal d'entrée de commande compatible CMOS ou TTL à une broche. Le point de compression de 0,1 dB dépasse le niveau de puissance d'entrée maximum du commutateur, entraînant des performances linéaires sur tous les niveaux de signal. Le commutateur RF offre une très faible perte d'insertion de 0,25 dB dans la plage 1 GHz et 0,29 dB dans la plage 2,5 GHz. Contrairement à la technologie GaAs, les condensateurs de blocage c.c. externes aux ports RF ne sont requis que si une tension c.c. est appliquée en externe.

Plage de fréquence jusqu'à 6 GHz
Très faible perte d'insertion <0,2 dB
Petite taille de boîtier jusqu'à 0,65 x 0,98 mm
Technologie CMOS de masse standard dans les usines à volume élevé
