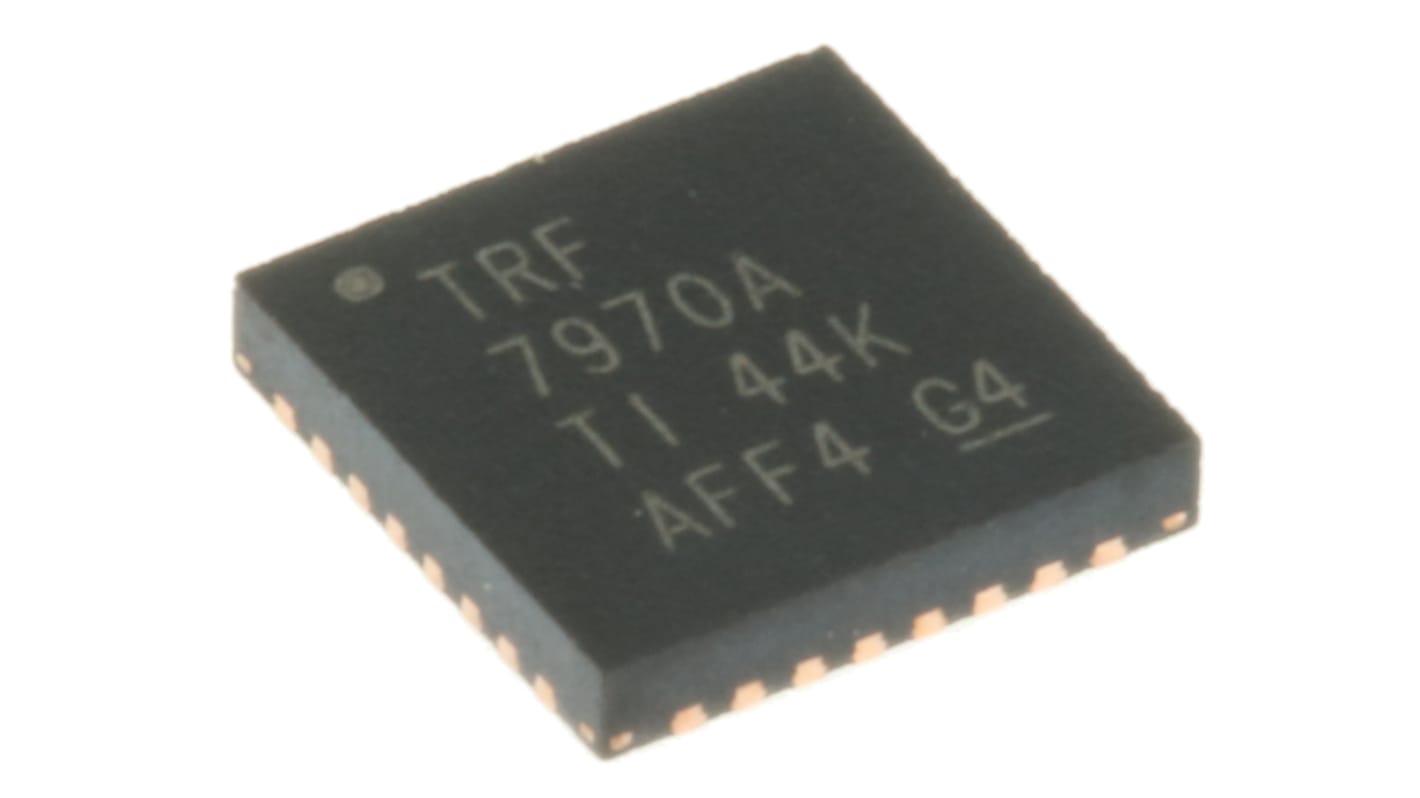

Émetteur-récepteur RF TRF7970ARHBT, ASK, OOK, 32 broches VQFN
- Code commande RS:
- 796-8442
- Référence fabricant:
- TRF7970ARHBT
- Marque:
- Texas Instruments
Voir l’ensemble des CI RF
199 En stock pour livraison sous 2 jour(s)
Prix pour la pièce
6,20 €
HT
7,44 €
TTC
| Unité | Prix par unité |
| 1 - 4 | 6,20 € |
| 5 - 9 | 5,90 € |
| 10 - 24 | 5,31 € |
| 25 - 49 | 4,77 € |
| 50 + | 4,53 € |
Options de conditionnement :
- Code commande RS:
- 796-8442
- Référence fabricant:
- TRF7970ARHBT
- Marque:
- Texas Instruments
Documentation technique
Législation et Conformité
Détail produit
Transceiver RFID et NFC multinorme TRF7970A
Le TRF7970A est un module frontal analogique intégré et un dispositif d'encadrement de données pour un système RFID ou NFC (Near Field Communication) 13,56 MHz.
Plage de fréquence RF : 13,56 MHz
Puissance de sortie RF : +20 ou +23 dBm
Vitesse de transmission de données sans fil : 106, 212 ou 424 kb/s
Architecture à double récepteur avec RSSI
Détecteur de champs pour l'évitement de collision physique de NFC
Détection de collision de lecteur adjacent
Profondeur de modulation programmable
Détecteur de champs RF avec des niveaux de réveil programmables pour l'émulation passive de transpondeur NFC
Communication hôte : parallèle ou série SPI avec FIFO de 127 octets
Alimentation : +2,7 → +5,5 V c.c.
Températures d'utilisation : -40 → +110°C
Applications : contrôle d'accès sécurisé, authentification de produit, systèmes de paiement sans contact, systèmes médicaux
Puissance de sortie RF : +20 ou +23 dBm
Vitesse de transmission de données sans fil : 106, 212 ou 424 kb/s
Architecture à double récepteur avec RSSI
Détecteur de champs pour l'évitement de collision physique de NFC
Détection de collision de lecteur adjacent
Profondeur de modulation programmable
Détecteur de champs RF avec des niveaux de réveil programmables pour l'émulation passive de transpondeur NFC
Communication hôte : parallèle ou série SPI avec FIFO de 127 octets
Alimentation : +2,7 → +5,5 V c.c.
Températures d'utilisation : -40 → +110°C
Applications : contrôle d'accès sécurisé, authentification de produit, systèmes de paiement sans contact, systèmes médicaux
Normes
RFID : ISO 15693, ISO 18000-3, ISO 14443A/B, FeliCa™ ; NFC : NFCIP-1 (ISO/CEI 18092), NFCIP-2 (ISO/CEI 21481)
Caractéristiques techniques
| Attribut | Valeur |
| Technique de modulation | ASK, OOK |
| Type de boîtier | VQFN |
| Nombre de broches | 32 |
| Type de montage | CMS |
| Dimensions | 5.15 x 5.15 x 0.95mm |
| Longueur | 5.15mm |
| Largeur | 5.15mm |
| Hauteur | 0.95mm |
| Fréquence de fonctionnement bande 1 maximum | 13.56MHz |
| Tension d'alimentation fonctionnement maximum | 5,5 V |
| Température d'utilisation maximum | +110 °C |
| Température de fonctionnement minimum | -40 °C |
| Tension d'alimentation de fonctionnement minimum | 2,7 V |
| Nombre de bandes | 1 |
