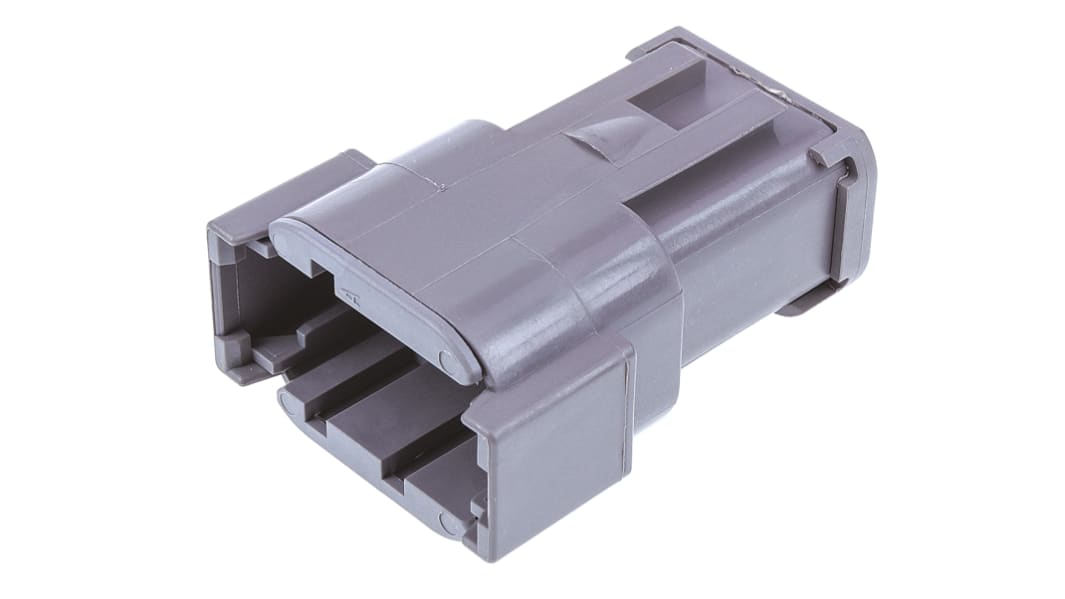

Deutsch DTM, 8P , 2 Rangées Connecteur automobile Femelle type Connecteur automobile

Code commande RS:: 724-2282
Référence fabricant:: DTM04-08PA-E003
Marque:: Deutsch

Deutsch DTM, 8P , 2 Rangées Connecteur automobile Femelle type Connecteur automobile

1 / 4

Prix dégressifs sur quantité

Prix la pièce*

22,90 €

27,48 €

Frais de traitement offerts pour les commandes supérieures à 50,00 €

Stock limité

442 unité(s) prête(s) à être expédiée(s) d'un autre centre de distribution

Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails

Unité	Prix par unité
1 - 9	22,90 €
10 - 49	20,89 €
50 +	18,80 €

*Prix donné à titre indicatif

Code commande RS:: 724-2282
Référence fabricant:: DTM04-08PA-E003
Marque:: Deutsch

Clips isolés série DTM

Les connecteurs de la série DTM de Deutsch sont idéaux pour les applications dans le transport et autres applications avec connecteurs de signaux dans des environnements difficiles. Ils sont souvent utilisés dans des compartiments moteur et les tunnels de transmission. La série DTM dispose d'un contact plus petit et d'une conception améliorée par rapport au connecteur de la série DT.

Caractéristiques et avantages

• Accouplement de connecteur tactile et sonore
• Boîtier de connecteur en thermoplastique résistant
• Contacts insérables/détachables manuellement
• Température d'utilisation : -55 → +125 °C
• Tension de tenue diélectrique de 1 500 V c.a.
• Contacts en alliage cuivreux nickelé (disponibles séparément)
• Rétention de contact positive
• Adaptés aux contacts de taille 20

Disponibles dans cette gamme

• Le code commande724-2273 est un boîtier de connecteur fil à fil à 2 contacts pour les bornes mâles
• Le code commande724-2276 est un boîtier de connecteur fil à fil à 3 contacts pour les bornes mâles
• Le code commande724-2270 est un boîtier de connecteur fil à fil à 4 contacts pour les bornes mâles
• Le code commande724-2289 est un boîtier de connecteur fil à fil à 6 contacts pour les bornes mâles
• Le code commande724-2282 est un boîtier de connecteur fil à fil à 8 contacts pour les bornes mâles avec capuchon d'extrémité
• Le code commande724-2295 est un boîtier de connecteur fil à fil à 12 contacts pour les bornes mâles (noir)
• Le code commande724-2286 est un boîtier de connecteur fil à fil à 12 contacts pour les bornes mâles (gris)
• Le code commande915-6569 est un boîtier de connecteur fil à fil à 2 contacts pour les bornes mâles
• Le code commande915-6578 est un boîtier de connecteur fil à fil à 4 contacts pour les bornes mâles

REMARQUE DES INGÉNIEURS

La constitution complète de ce connecteur nécessite de commander séparément les contacts et la cale de blocage des contacts. Les contacts sertis (ou soudés) sur la filerie s’insèrent par l'arrière du connecteur au travers du joint d'étanchéité. La cale de blocage est indispensable, elle se positionne à l'avant du connecteur et immobilise les contacts dans le boitier.

Connecteurs série DT Deutsch

Les connecteurs Deutsch de série DT sont parfaitement adaptés aux applications exigeant une haute fiabilité de connexion dans des environnements difficiles tels que sous le capot, les tunnels de transmission et de nombreux autres domaines exigeant des connexions fiables en matière de puissance et de signal.

Attribut	Valeur
Type	Connecteur automobile
Nombre de contacts	8
Genre	Femelle
Nombre de rangées	2
Courant	7.5A
Série	DTM
Couleur	Gris
Type de raccordement	A sertir
Hauteur	20.22mm
Largeur	31.62mm
Matériau du boîtier	Thermoplastique
Profondeur	43.69mm
Matériau du contact	Alliage de cuivre
Température de fonctionnement maximale	+125°C
Placage du contact	Nickel
Température de fonctionnement minimale	-55°C
