- Code commande RS:
- 724-2309
- Référence fabricant:
- DTM068S-E007
- Marque:
- Deutsch
23 pour livraison dès le lendemain (stock France)
34 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour la pièce
8,36 €
HT
10,03 €
TTC
Unité | Prix par unité |
1 - 9 | 8,36 € |
10 - 49 | 7,60 € |
50 + | 6,85 € |
- Code commande RS:
- 724-2309
- Référence fabricant:
- DTM068S-E007
- Marque:
- Deutsch
Documentation technique
Législation et Conformité
- Pays d'origine :
- MX
Détail produit

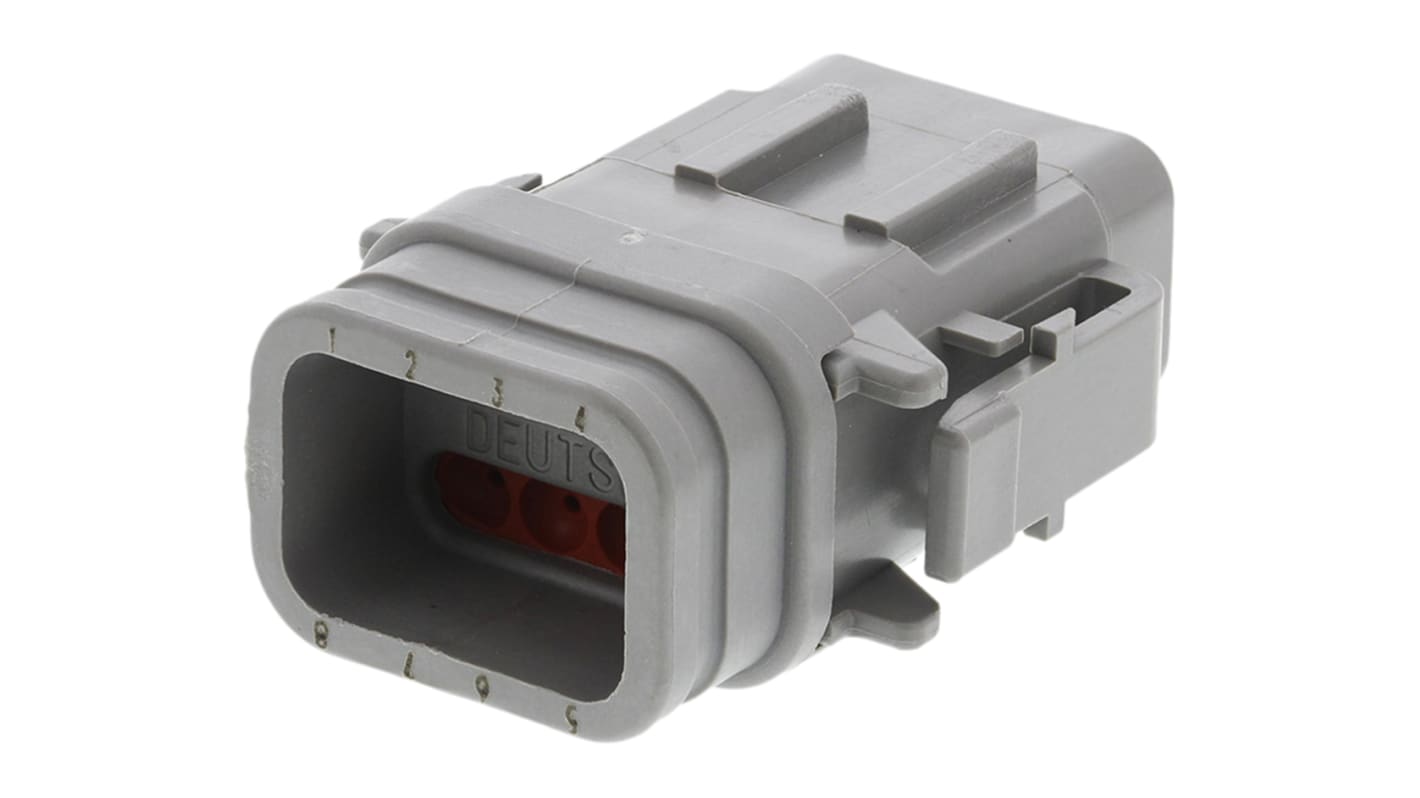

Connecteurs mâles série DTM
Connecteurs de la série DTM de Deutsch sont idéaux pour les applications dans le transport et autres applications avec connecteurs de signaux dans des environnements difficiles. Ils sont souvent utilisés dans des compartiments moteur et les tunnels de transmission. La série DTM dispose d'un contact plus petit et d'une conception améliorée par rapport au connecteur de la série DT.
Caractéristiques et avantages
• Accouplement de connecteur tactile et sonore
• Boîtier de connecteur en thermoplastique résistant
• Contacts insérables/détachables manuellement
• Température d'utilisation : -55 → +125 °C
• Tension de tenue diélectrique de 1 500 V c.a.
• Contacts en alliage cuivreux nickelé (disponibles séparément)
• Rétention de contact positive
• Adaptés aux contacts de taille 20
• Boîtier de connecteur en thermoplastique résistant
• Contacts insérables/détachables manuellement
• Température d'utilisation : -55 → +125 °C
• Tension de tenue diélectrique de 1 500 V c.a.
• Contacts en alliage cuivreux nickelé (disponibles séparément)
• Rétention de contact positive
• Adaptés aux contacts de taille 20
Disponibles dans cette gamme
• Le code commande 724-2292 est un boîtier pour fiche mâle fil à fil à 3 contacts pour bornes femelles
• Le code commande 724-2298 est un boîtier pour fiche mâle fil à fil à 2 contacts pour bornes femelles
• Le code commande 724-2302 est un boîtier pour fiche mâle fil à fil à 4 contacts pour bornes femelles
• Le code commande 724-2305 est un boîtier pour fiche mâle fil à fil à 6 contacts pour bornes femelles
• Le code commande 724-2309 est un boîtier pour fiche mâle à 8 contacts pour bornes femelles avec adaptateur de gaine
• Le code commande 915-6575 est un boîtier de fiche mâle à 2 contacts pour bornes femelles
• Le code commande 915-6607 est un boîtier de fiche mâle à 4 contacts pour bornes femelles
• Le code commande 724-2298 est un boîtier pour fiche mâle fil à fil à 2 contacts pour bornes femelles
• Le code commande 724-2302 est un boîtier pour fiche mâle fil à fil à 4 contacts pour bornes femelles
• Le code commande 724-2305 est un boîtier pour fiche mâle fil à fil à 6 contacts pour bornes femelles
• Le code commande 724-2309 est un boîtier pour fiche mâle à 8 contacts pour bornes femelles avec adaptateur de gaine
• Le code commande 915-6575 est un boîtier de fiche mâle à 2 contacts pour bornes femelles
• Le code commande 915-6607 est un boîtier de fiche mâle à 4 contacts pour bornes femelles
Note
REMARQUE DES INGÉNIEURS
Pour un assemblage complet, ce connecteur nécessite une cale de verrouillage référencée WM12S, chez Deutsch. Cet article porte de code RS:7242573
Connecteurs série DT Deutsch
Les connecteurs Deutsch de série DT sont parfaitement adaptés aux applications exigeant une haute fiabilité de connexion dans des environnements difficiles tels que sous le capot, les tunnels de transmission et de nombreux autres domaines exigeant des connexions fiables en matière de puissance et de signal.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Nombre de contacts | 8 |
Type | Connecteur automobile |
Genre | Mâle |
Nombre de rangées | 2 |
Courant | 7.5A |
Série | DTM |
Couleur | Gris |
Type de raccordement | A sertir |
Hauteur | 20.22mm |
Largeur | 31.62mm |
Profondeur | 43.69mm |
Matériau du boîtier | Thermoplastique |
Température de fonctionnement maximale | +125°C |
Placage du contact | Nickel |
Matériau du contact | Alliage de cuivre |
Température de fonctionnement minimale | -55°C |
