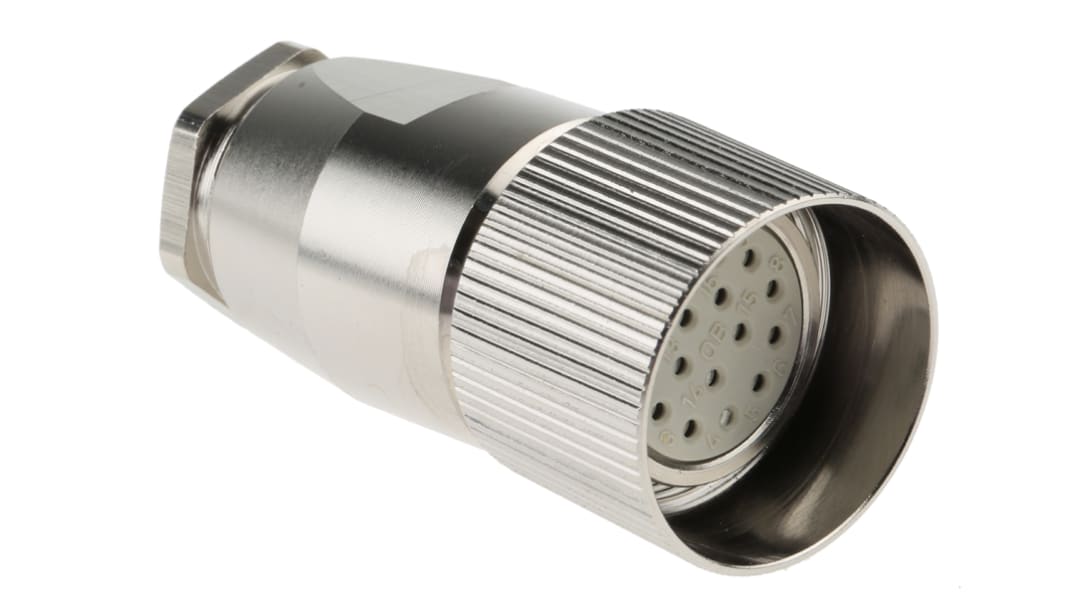

    Connecteur circulaire Lapp série EPIC 16 contacts, Montage sur câble, raccordement A souder

    Code commande RS:
    234-679
    Référence fabricant:
    00008722
    Marque:
    Lapp
    Lapp
    Voir la catégorie
    3 pour livraison dès le lendemain (stock France)
    38 Sous 2 jour(s) (stock Europe)
    Add to Basket
    Unité

    Ajouté

    Prix pour la pièce

    37,25 €

    HT

    44,70 €

    TTC

    UnitéPrix par unité
    1 - 437,25 €
    5 - 933,53 €
    10 - 2431,66 €
    25 +29,80 €
    Code commande RS:
    234-679
    Référence fabricant:
    00008722
    Marque:
    Lapp
    Pays d'origine :
    DE

    Documentation technique


    Législation et Conformité

    Pays d'origine :
    DE

    Détail produit

    Connecteurs pour c??ble de la s??rie Epic??R de Lapp


    La série Epic R de connecteurs cylindriques de Lapp présente une solution compacte pour les applications de signal et d'alimentation. Proposant une haute densit?? de contacts dans un bo??tier relativement petit, ces connecteurs sont parfaits lorsque l'espace est une pr??occupation.

    Les connecteurs de la série R possèdent une structure robuste en alliage de cuivre nickelé, qui offre une excellente protection mécanique. Ils sont également équipés d'un système d'accouplement à vis et sont étanches et adaptés pour une utilisation dans les environnements exigeants.

    Ces connecteurs de câble sont dotés d'un presse-étoupe PG afin de garantir que le câble est attaché et solidement fixé. Le presse-étoupe propose également un passe-fil, ce qui peut contribuer à limiter l'usure et la déchirure du cordon.


    Caractéristiques et avantages

    • Compacts
    • Accouplement à vis
    • IP65
    • Anticorrosion
    • Protection mécanique
    • Température d'utilisation de -40 à +125 °C

    Applications

    Ces connecteurs cylindriques de série R de Lapp sont conçus pour une utilisation avec des câbles multiconducteurs dans tout type d'applications industrielles de signal.

    • Fabrication de machines et d'équipements
    • Technologie de mesure et de commande
    • Automatisation

    Environnement

    Les connecteurs cylindriques de la série Epic R sont protégés conformément à IP65. Cela signifie qu'ils sont étanches à la poussière et l'eau pulvérisée à basse pression. Ils offrent également un bon degré de résistance mécanique, et sont résistants à la corrosion. Ils représentent ainsi une solution de connecteur à faible entretien pour la plupart des environnements intérieurs, et même certaines applications à ciel ouvert.

    Pièces d'accouplement

    Fiches mâles et femelles montées sur câble avec homologues à montage sur panneau et coupleurs.

    • Le numéro 229-0514 fait référence à un coupleur de fiche mâle prolongatrice à 9 contacts
    • Le numéro 227-7713 fait référence à un coupleur de fiche femelle prolongatrice à 9 contacts
    • Le numéro 227-7757 fait référence à un coupleur de fiche mâle prolongatrice à 12 contacts
    • Le numéro 227-7735 fait référence à un coupleur de fiche femelle prolongatrice à 12 contacts
    • Le numéro 229-0520 fait référence à un coupleur de fiche mâle prolongatrice à 16 contacts
    • Le numéro 227-7741 fait référence à un coupleur de fiche femelle prolongatrice à 16 contacts
    • Le numéro 227-7791 fait référence à une fiche mâle à 9 contacts montée sur panneau
    • Le numéro 227-7763 fait référence à une prise femelle à 9 contacts montée sur panneau
    • Le numéro 227-7808 fait référence à une fiche mâle à 12 contacts montée sur panneau
    • Le numéro 227-7779 fait référence à une prise femelle à 12 contacts montée sur panneau
    • Le numéro 227-7814 fait référence à une fiche mâle à 16 contacts montée sur panneau
    • Le numéro 227-7785 fait référence à une prise femelle à 16 contacts montée sur panneau

    Accessoires

    Des bouchons antipoussière sont disponibles pour les connecteurs cylindriques de la série Epic R. Un outil de montage est également proposé pour les fiches mâles.

    • Le bouchon antipoussière 531-841 est destiné aux connecteurs à 9 contacts
    • Le bouchon antipoussière 180-9757 est destiné aux connecteurs à 12 et 16 contacts
    • L'outil pour assemblage de connecteur 531-857 est destiné aux connecteurs montés sur câble

    Connecteur circulaire LAPP, contacts en alliage de cuivre plaqué or, indice de protection IP67 - Série EPIC R - 00008722


    Choisissez ce connecteur circulaire de LAPP lorsque vous avez besoin d'un moyen robuste de joindre des câbles dans des environnements difficiles. Les contacts en alliage de cuivre plaqué or vous permettent d'obtenir la conductivité optimale nécessaire pour les transferts de données de qualité. Comme il existe un joint CR pour sceller l'unité, elle est dotée d'un indice de protection IP67 une fois accouplée et verrouillée. Cela rend l'assemblage robuste totalement étanche à la poussière et tolérant l'immersion dans jusqu'à 1 m d'eau pendant 30 minutes.

    • La connexion à verrouillage empêche la déconnexion accidentelle
    • Plage de températures d'utilisation de -40 à +100 °C, adaptée aux environnements difficiles
    • Méthode de raccordement à souder pour des connexions sûres et robustes
    • Le corps extérieur en thermoplastique est isolant électriquement pour la sécurité de l'utilisateur

    Applications


    • Mise en réseau industrielle
    • Contrôle de processus
    • Fabrication

    Ce connecteur circulaire protège-t-il contre les surtensions électriques ?


    Une tension de résistance aux impulsions de 1,5 kV signifie que vous pouvez être sûr qu'il offre une protection pour vous garder en sécurité en cas de surtension modérée.

    Note

    Les boîtiers à montage sur panneau avec inserts de broche s'accouplent uniquement avec les boîtiers à montage sur câble avec inserts de fiche femelle et les boîtiers à montage sur panneau avec inserts de fiche femelle s'accouplent uniquement avec les boîtiers à montage sur câble avec inserts de broche. Remarque supplémentaire : le coupleur en ligne est conçu pour s'accoupler avec les connecteurs à montage sur câble du genre opposé.

    Caractéristiques techniques

    AttributValeur
    Nombre de contacts16
    Type de montageMontage sur câble
    Genre du boitierFemelle
    Type de raccordementA souder
    Indice de protection IPIP65
    Courant7.5A
    Orientation du corpsDroit
    SérieEPIC
    Type d'accouplementà clé
    Taille du capot25
    Matériau du boîtierThermoplastique
    Placage du contactArgent
    Matériau du contactCuivre
    Température de fonctionnement minimale-40°C
    Température de fonctionnement maximale+125°C
