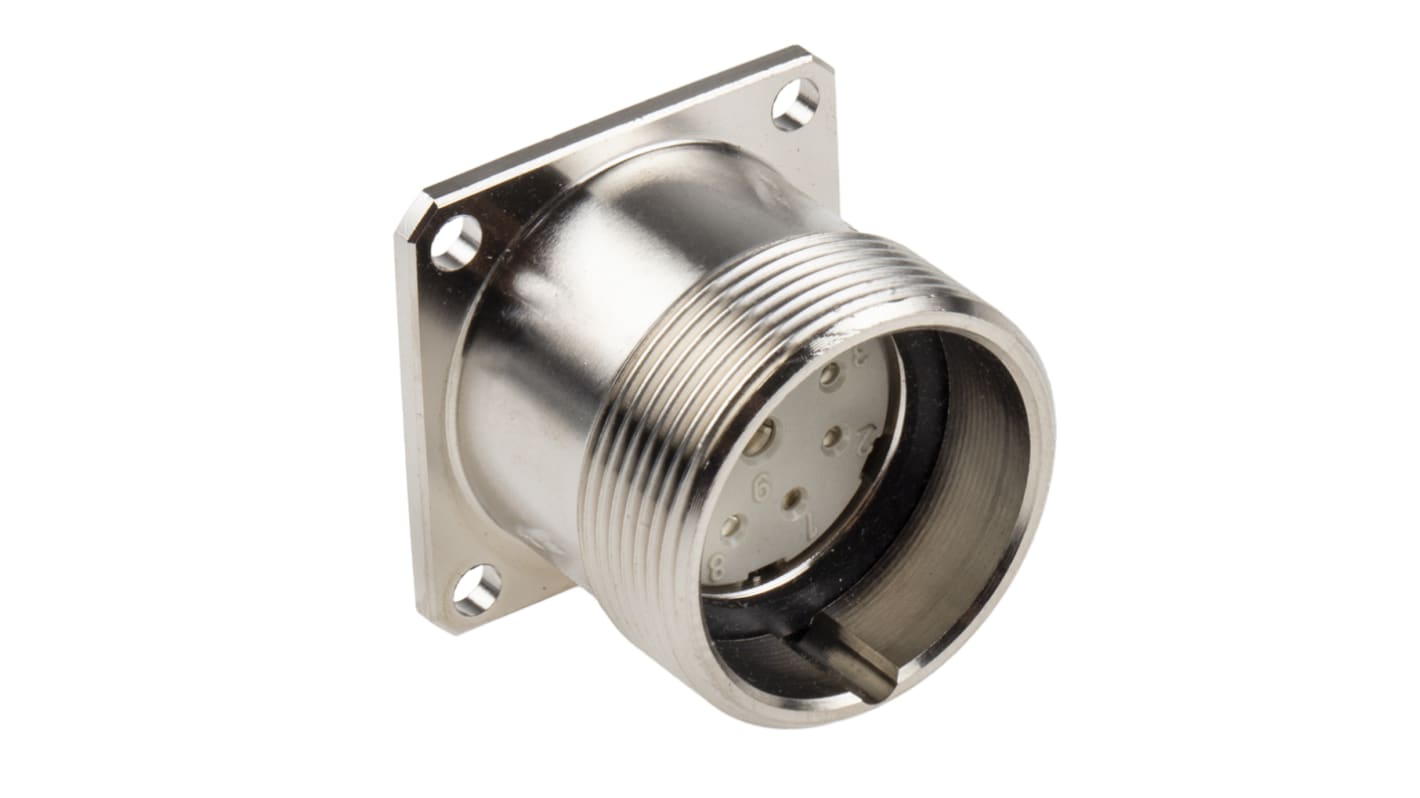

Connecteur circulaire Lapp série EPIC R, 9 contacts, Montage panneau, raccordement A souder

La série Epic R de connecteurs cylindriques de Lapp présente une solution compacte pour les applications de signal et d'alimentation. Proposant une haute densit?? de contacts dans un bo??tier relativement petit, ces connecteurs sont parfaits lorsque l'espace est une pr??occupation.

Ces connecteurs à montage sur panneau avant et arrière sont équipés d'une bride robuste qui peut se visser dans une surface pour une connexion sécurisée.

Les connecteurs de la série R possèdent une structure robuste en alliage de cuivre nickelé, qui offre une excellente protection mécanique. Ils sont également équipés d'un système d'accouplement à vis et sont étanches et adaptés pour une utilisation dans les environnements exigeants. Des bouchons antipoussière sont également disponibles pour garantir une protection maximale même lorsqu'ils ne sont pas accouplés.

Caractéristiques et avantages

• Compacts
• Accouplement à vis
• IP65
• Anticorrosion
• Protection mécanique
• Température d'utilisation de -40 à +125 °C

Applications

Ces connecteurs cylindriques de série R de Lapp sont conçus pour une utilisation avec des câbles multiconducteurs dans tout type d'applications industrielles de signal.

• Fabrication de machines et d'équipements
• Technologie de mesure et de commande
• Automatisation

Environnement

Les connecteurs cylindriques de la série Epic R sont protégés conformément à IP65. Cela signifie qu'ils sont étanches à la poussière et l'eau pulvérisée à basse pression. Ils offrent également un bon degré de résistance mécanique, et sont résistants à la corrosion. Ils représentent ainsi une solution de connecteur à faible entretien pour la plupart des environnements intérieurs, et même certaines applications à ciel ouvert.

Pièces d'accouplement

Les embases femelles et mâles de panneau se connectent avec leurs équivalents à montage sur câble.

• Le 531-790 est un connecteur cylindrique mâle de la série Epic R 9
• Le 115-3335 est un connecteur cylindrique mâle de la série Epic R 9
• Le 234-657 est un connecteur cylindrique femelle de la série Epic R 9
• Le 115-3307 est un connecteur cylindrique mâle de la série Epic R 12
• Le 531-807 est un connecteur cylindrique mâle de la série Epic R 12
• Le 234-663 est un connecteur cylindrique femelle de la série Epic R 12
• Le 531-813 est un connecteur cylindrique femelle de la série Epic R 16
• Le 234-679 est un connecteur cylindrique femelle de la série Epic R 16
• Le 130-5104 est un connecteur cylindrique mâle de la série Epic R 21
• Le 130-5126 est un connecteur cylindrique mâle de la série Epic R 26

Accessoires

Un bouchon antipoussière est disponible pour les connecteurs cylindriques de série Epic R à bride de montage. 531-829.

Les boîtiers à monter sur panneau avec embouts mâles ne s'accouplent qu'avec les boîtiers à montage sur câble dotés d'embouts femelles, et les boîtiers à monter sur panneau avec embouts femelles ne s'accouplent qu'avec les boîtiers à montage sur câble dotés d'embouts mâles.

Les boîtiers à montage sur panneau avec inserts de broche s'accouplent uniquement avec les boîtiers à montage sur câble avec inserts de fiche femelle et les boîtiers à montage sur panneau avec inserts de fiche femelle s'accouplent uniquement avec les boîtiers à montage sur câble avec inserts de broche. Remarque supplémentaire : le coupleur en ligne est conçu pour s'accoupler avec les connecteurs à montage sur câble du genre opposé.
