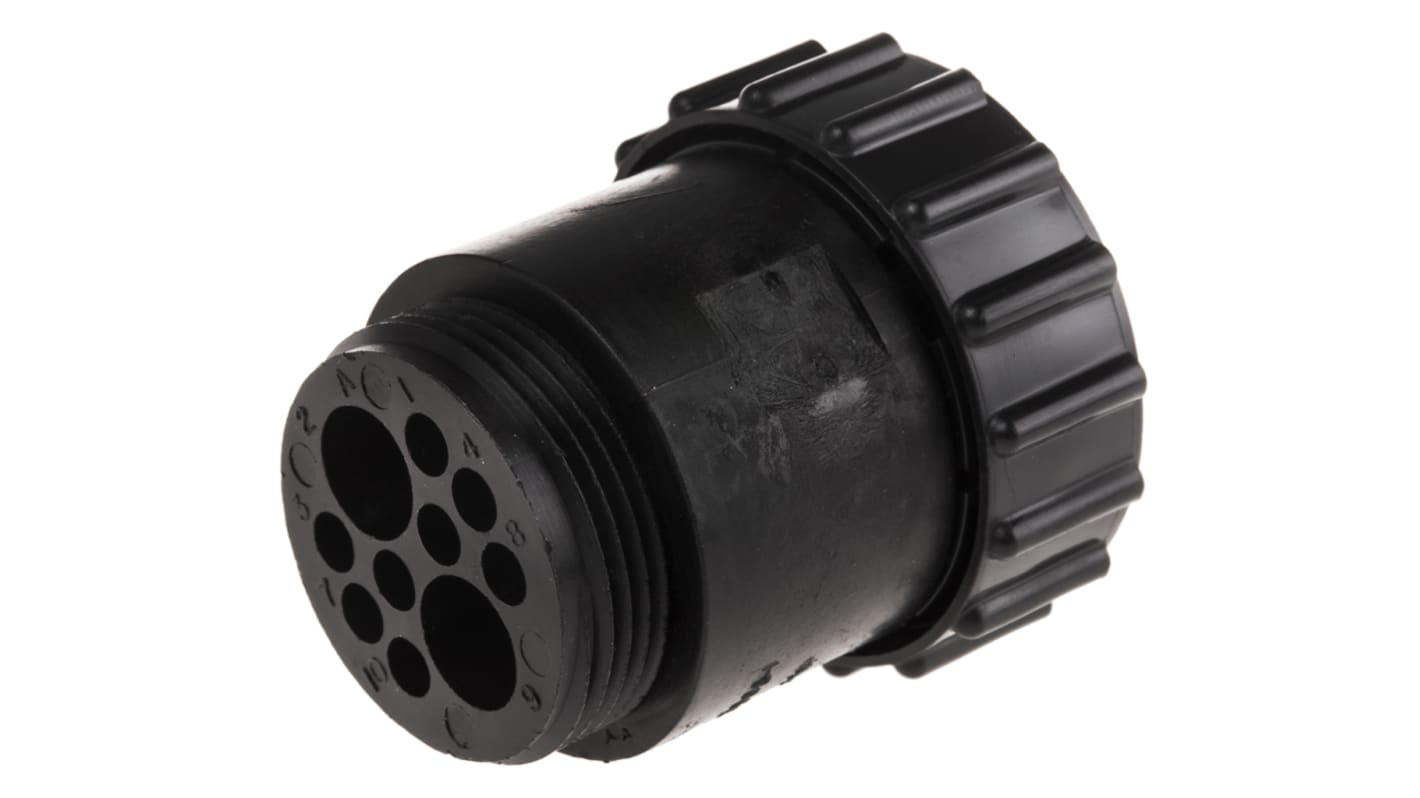

Connecteur circulaire TE Connectivity série CPC Series 6, Standard, 10 contacts, Montage sur câble, raccordement A

Contacts adaptés pour les connecteurs de la série 6, voir par exemple code commande 360-2463.

La méthode d'assemblage doit être suivie pour assurer une totale conformité à la norme IP65.

Le CPC 6 de te Connectivity est un connecteur mâle 10 pôles à montage sur câble avec une connexion de type fiche mâle. Le connecteur est doté d'une intensité nominale de 13 A. Ce connecteur d'alimentation entièrement étanche utilise des contacts de bande de puissance formés avec précision qui offrent une valeur nominale jusqu'à 45 A pour un seul contact, en isolation. Fabriqués en thermoplastique haute résistance, ces connecteurs offrent une solution économique et étanche à l'environnement.

• économique
• Résistant à la poussière
Environnement convivial
Haute endurance
• Résiste aux chocs
Les plages de températures d'utilisation sont comprises entre -50 et 125 °C.
• orientation de corps droite
• Etanche

• Energie alternative
Ingénierie de commande
• Panneaux électriques
• Automatisation en usine
• Machines industrielles
• Transmission sans fil

ANSI/ESD S20.20:2014
BS EN 61340-5-1:2007
Directive européenne ELV 2000/53/EC
Règlement REACH de l'UE (CE) n° 1907/2006
• Indice de protection IP65
• Indice de protection IP67
• Homologation UL

Les connecteurs de puissance de série 5 sont dotés de contacts Powerband à 3 pôles.
Les connecteurs de puissance de série 6 sont dotés de 8 contacts de signaux et de 2 contacts Powerband.
Un joint d’entrée de fil est nécessaire avec le boîtier
Utiliser le joint avec les embases de châssis pour assurer une bonne étanchéité

Fiches mâles, femelles et joints

Les connecteurs de puissance étanches IP65 série CPC sont dotés de contacts découpés-roulés de précision AMP Powerband supportant une intensité nominale pouvant aller jusqu'à 45 A par contact. Ces connecteurs fabriqués à partir de plastique thermomoulé ultra-robuste, résistant aux impacts et conformes à la norme UL94V-0 offrent une solution étanche et économique.
