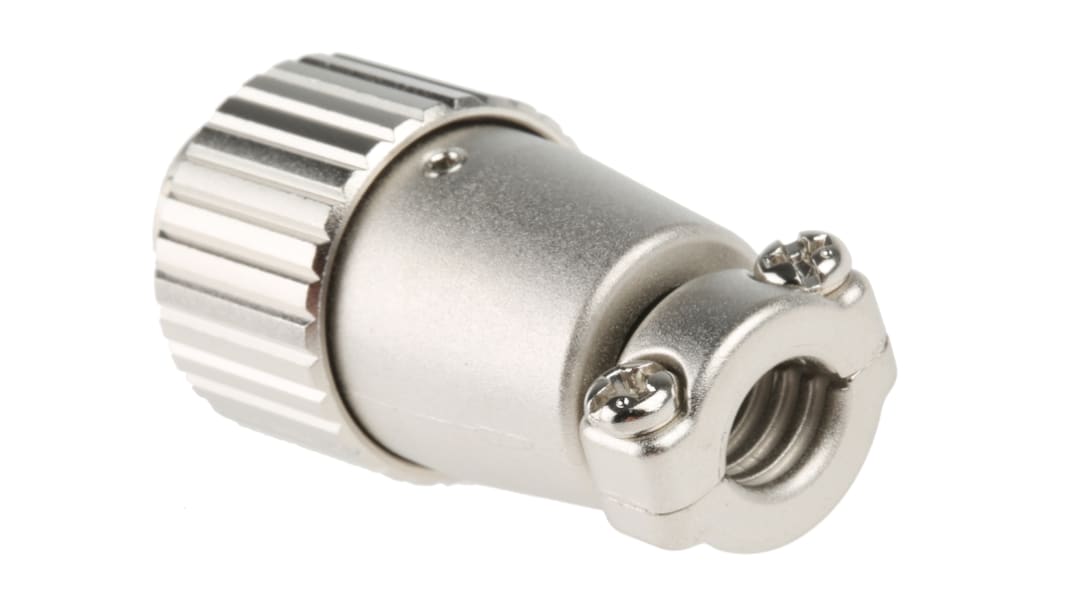

Connecteur circulaire Hirose série JR 3 contacts, Montage sur câble, raccordement A souder

Le connecteur cylindrique mâle 3 contacts Hirose série JR est doté d'une connexion enfichable en ligne. Ce connecteur à montage sur câble est doté d'une tension nominale de 250 V c.a. et d'une intensité nominale jusqu'à 10 A par contact. Ce connecteur est doté d'un accouplement fileté pour une connexion facile et sécurisée avec cinq clés dans la section de montage pour garantir un accouplement lisse. Il est fabriqué en alliage d'aluminium et nickelé avec des contacts en alliage de cuivre plaqué argent.
Gamme JR Hirose
Conformes à la norme japonaise JIS C 5432, ces connecteurs blindés de précision sont conçus pour une utilisation dans les applications audio professionnelles telles que les tables de mixage et l'équipement d'enregistrement. Robustes, tous les connecteurs sont dotés de corps en alliage d'aluminium et de contacts à fût à souder. Des fiches mâles et femelles à montage sur câble et sur panneau sont disponibles.
Remarque :
L'insert est retiré du corps du connecteur à l'aide d'une clé hexagonale de 1,27 mm (0,05")

Orientation de corps droite
Contact à souder.
500 cycles d'accouplement
Accouplement et désaccouplement faciles
La taille minimale des fils est de 16 AWG
Température d'utilisation comprise entre -25 et 85 °C.
La taille du boîtier est de 13 mm
Non blindé

Applications audio et vidéo
Equipement de radio

JIS C 5432
Certifié UL
