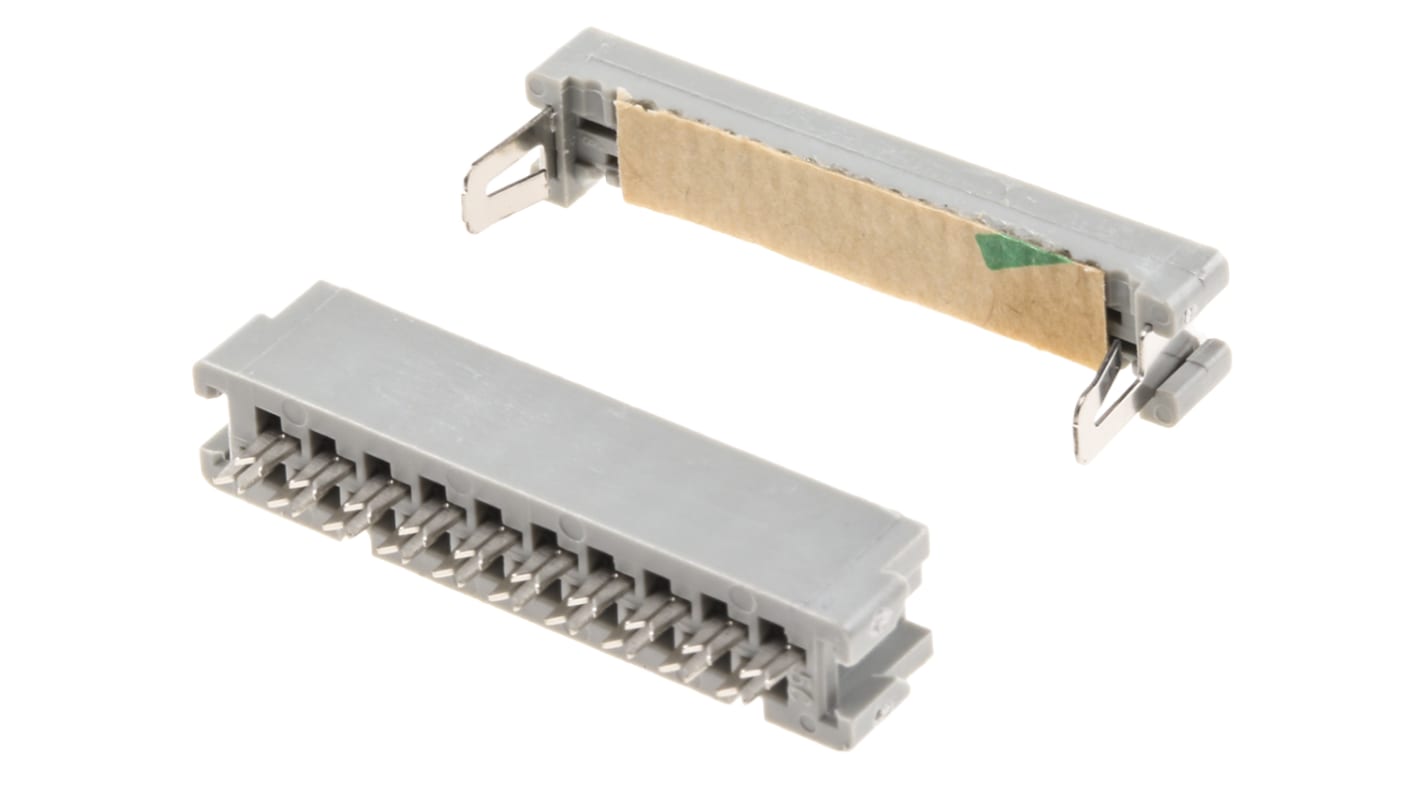

Connecteur IDC, série 3000 3M Femelle Angle droit, 20 contacts, 2 rangées, pas 2.54 mm, Câble
- Code commande RS:
- 121-0854
- Référence fabricant:
- 3421-6000
- Marque:
- 3M
Bénéficiez d'une remise sur les achats en gros
Ajoutez 10 de plus pour économiser 10%
Consulter les options de prix de grosSous-total (1 unité)*
3,86 €
HT
4,63 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
En stock
- 22 unité(s) prête(s) à être expédiée(s) d'un autre centre de distribution
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité | Économie |
|---|---|---|
| 1 - 9 | 3,86 € | - |
| 10 - 24 | 3,47 € | 10% |
| 25 - 49 | 3,17 € | 17% |
| 50 - 99 | 2,99 € | 22% |
| 100 + | 2,75 € | 28% |
*Prix donné à titre indicatif
- Code commande RS:
- 121-0854
- Référence fabricant:
- 3421-6000
- Marque:
- 3M
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | 3M | |
| Type de produit | Connecteur IDC | |
| Nombre de contacts | 20 | |
| Nombre de rangées | 2 | |
| Courant | 1A | |
| Pas | 2.54mm | |
| Tension | 1000V c.a. | |
| Type de montage | Câble | |
| Enveloppé/Non-Enveloppé | enveloppe de protection | |
| Genre du connecteur | Femelle | |
| Orientation | Angle droit | |
| Placage du contact | Or sur nickel | |
| Série | 3000 | |
| Type de raccordement | CAD | |
| Température minimum de fonctionnemen | -55°C | |
| Genre du contact | Femelle | |
| Température d'utilisation maximum | 105°C | |
| Normes/homologations | No | |
| Matériau de contact | Bronze phosphoreux | |
| Matériau du boîtier | Polytéréphtalate de butylène | |
| Sélectionner tout | ||
|---|---|---|
Marque 3M | ||
Type de produit Connecteur IDC | ||
Nombre de contacts 20 | ||
Nombre de rangées 2 | ||
Courant 1A | ||
Pas 2.54mm | ||
Tension 1000V c.a. | ||
Type de montage Câble | ||
Enveloppé/Non-Enveloppé enveloppe de protection | ||
Genre du connecteur Femelle | ||
Orientation Angle droit | ||
Placage du contact Or sur nickel | ||
Série 3000 | ||
Type de raccordement CAD | ||
Température minimum de fonctionnemen -55°C | ||
Genre du contact Femelle | ||
Température d'utilisation maximum 105°C | ||
Normes/homologations No | ||
Matériau de contact Bronze phosphoreux | ||
Matériau du boîtier Polytéréphtalate de butylène | ||
3M 3000 Series IDC Connector, 20 contacts, 1,0kV AC Voltage Rating - 3421-6000
Ce connecteur IDC est une solution robuste conçue pour diverses applications électroniques, avec un design compact à angle droit pour une utilisation optimale de l'espace. Le connecteur comporte 20 contacts disposés en 2 rangées avec un pas de 2,54 mm, parfait pour un montage efficace du câble. Cet article est conçu pour une terminaison fiable et efficace dans les environnements électriques et d'automatisation.
Caractéristiques et avantages
• La conception femelle permet des connexions directes
• Les contacts plaqués or améliorent la conductivité et la durabilité
• L'orientation à angle droit facilite l'installation dans des espaces restreints
• Classé pour une haute tension de 1,0 kV AC pour la sécurité
• La plage de température de fonctionnement entre -55,0 °C et 105,0 °C garantit la polyvalence
• Offre un courant nominal de 1 A, adapté à diverses applications
Applications
• Utilisé dans les assemblages de câbles pour les appareils électroniques
• Intégré dans les conceptions de circuits imprimés pour les circuits électroniques
• Couramment utilisé dans l'industrie de l'automatisation pour les connexions solides
• Largement utilisé dans le secteur électrique pour des terminaisons fiables
• Convient aux entreprises qui ont besoin d'une interface sécurisée et efficace
Le boîtier est en PBT, tandis que les contacts sont en bronze phosphoreux, ce qui garantit la longévité et la stabilité dans diverses conditions.
La configuration à angle droit permet d'améliorer l'accès et la connexion dans les espaces compacts, ce qui rend l'installation plus facile et plus efficace.
Le placage d'or sur le nickel offre une résistance à la corrosion et à l'usure, garantissant des performances électriques stables dans le temps dans des environnements exigeants.
La plage de température de fonctionnement spécifiée de -55,0 °C à 105,0 °C permet des performances fiables dans un large éventail d'environnements, en maintenant la fonctionnalité dans des conditions extrêmes.
La méthode de terminaison IDC est conçue pour une installation simple, garantissant des connexions fiables sans soudure, ce qui simplifie le processus d'assemblage.
Pour sertir ce connecteur, nous vous proposons d'utiliser la pince de code RS:2356428
Compatibles avec les connecteurs de transition et les connecteurs Plug.
Le type HE 10 femelle (série WWP) est proposé en 2 versions, à savoir un couvercle standard ou nez de polarisation.
Comportent un adhésif sur le capot, pour maintien pendant le sertissage.
Verrouillage du capot assuré par clip métallique (en forme de J).
Approvals
UTE 93428 (HE 10), MIL-C 83503, CNET Liste LNZ 4404
