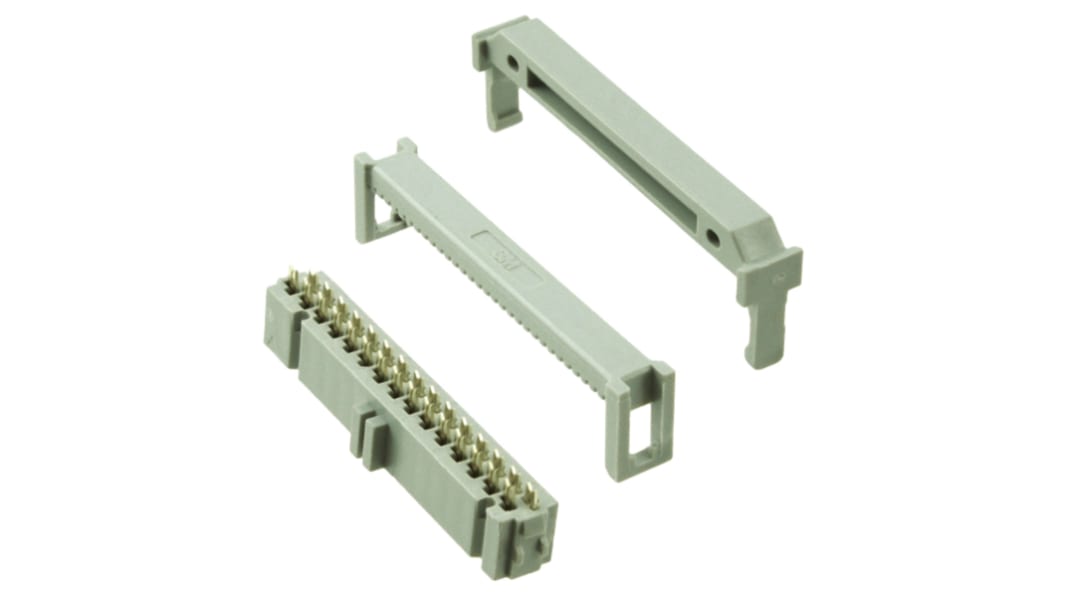

Connecteur CAD, série 89130 3M Femelle Droit, 30 contacts, 2 rangées, pas 2.54 mm, Câble
- Code commande RS:
- 827-3593
- Référence fabricant:
- 89130-0103
- Marque:
- 3M
Prix dégressifs sur quantité
Consulter les options de prix de grosSous-total (1 unité)*
3,48 €
HT
4,18 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
En stock
- Plus 25 unité(s) expédiée(s) à partir du 14 septembre 2026
- Plus 113 unité(s) expédiée(s) à partir du 14 septembre 2026
- Plus 1 000 unité(s) expédiée(s) à partir du 21 septembre 2026
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité |
|---|---|
| 1 - 9 | 3,48 € |
| 10 - 24 | 3,12 € |
| 25 - 49 | 2,86 € |
| 50 - 99 | 2,66 € |
| 100 + | 2,47 € |
*Prix donné à titre indicatif
- Code commande RS:
- 827-3593
- Référence fabricant:
- 89130-0103
- Marque:
- 3M
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | 3M | |
| Type de produit | Connecteur CAD | |
| Nombre de contacts | 30 | |
| Nombre de rangées | 2 | |
| Courant | 1.5A | |
| Pas | 2.54mm | |
| Enveloppé/Non-Enveloppé | enveloppe de protection | |
| Genre du connecteur | Femelle | |
| Tension | 1kV ac | |
| Type de montage | Câble | |
| Orientation | Droit | |
| Placage du contact | Or sur nickel | |
| Type de raccordement | CAD | |
| Série | 89130 | |
| Température minimum de fonctionnemen | -55°C | |
| Genre du contact | Femelle | |
| Température d'utilisation maximum | 105°C | |
| Normes/homologations | No | |
| Matériau du boîtier | Téréphtalate de polyéthylène renforcé de fibre de verre | |
| Matériau de contact | Bronze phosphoreux | |
| Sélectionner tout | ||
|---|---|---|
Marque 3M | ||
Type de produit Connecteur CAD | ||
Nombre de contacts 30 | ||
Nombre de rangées 2 | ||
Courant 1.5A | ||
Pas 2.54mm | ||
Enveloppé/Non-Enveloppé enveloppe de protection | ||
Genre du connecteur Femelle | ||
Tension 1kV ac | ||
Type de montage Câble | ||
Orientation Droit | ||
Placage du contact Or sur nickel | ||
Type de raccordement CAD | ||
Série 89130 | ||
Température minimum de fonctionnemen -55°C | ||
Genre du contact Femelle | ||
Température d'utilisation maximum 105°C | ||
Normes/homologations No | ||
Matériau du boîtier Téréphtalate de polyéthylène renforcé de fibre de verre | ||
Matériau de contact Bronze phosphoreux | ||
Prise femelle pour connecteur CAD 3M, 30 contacts, orientation droit du corps - Série 891 - 89130-0103
Vous recherchez un moyen rapide de raccorder votre câble en nappe ? Ce connecteur CAD à 2 rangées de 3M fait le travail en un clin d'œil. Après avoir fileté le ruban dans sa prise femelle, assurez-vous que les éléments de l'unité sont alignés avant de le serrer avec un vice d'établi. Les broches métalliques perceront l'isolant et feront contact avec le noyau. Cela signifie que vous pouvez dire au revoir au dénudage de câble et être câblé en un rien de temps.
Caractéristiques et avantages
• Préassemblé pour gagner du temps de configuration
• Large plage de températures d'utilisation entre -55 et +105 °C pour une utilisation dans des conditions difficiles
• Tension nominale résistante à 1 000 V pour la protection contre les surtensions électriques imprévues
• Le corps en PBT est robuste et résistant aux solvants
Applications
• Electronique et informatique
• Equipement d'assemblage semi-automatique et manuel
• Périphériques informatiques internes
Quelles jauges de fil accepte cette unité ?
Cette prise femelle de connecteur CAD polyvalente est conçue pour le raccordement de fils multibrins de 26 ou 28 AWG.
Fiches mâles et femelles MIL CAD 3M
Cette série de fiches mâles et femelles CAD préassoudées de 3M est conçue pour être durable et économique grâce à leur raccordement rapide et facile. L'emballage à sabre les rend parfaits pour l'assemblage manuel et semi-automatique.
Caractéristiques et avantages
Taille de pas : 2,54 mm
• Préassemblé, se termine plus rapidement que les prises femelles à deux pièces
L'emballage Sword facilite le chargement de l'équipement d'assemblage manuel et semi-automatique
• Les oreillons empêchent le verrouillage prématuré du loquet pendant l'expédition
Applications
Les câbles en nappe sont connus pour leurs capacités d'économie d'espace et de transfert de données élevé. Ils sont souvent utilisés pour connecter des périphériques informatiques internes, et moins fréquemment pour les connexions externes. Ils sont connus pour être bien adaptés à la terminaison de masse avec CAD (connecteurs de déplacement d'isolation). Cette solution de raccordement rapide et pratique signifie que le câblage en nappe est une norme courante dans l'électronique et l'informatique.
Pourquoi choisir 3M ?
Les 3M sont un nom fiable dans l'informatique et la connexion électronique. Combiné à RS Components, l'excellent service client, 3M fournit une gamme de solutions de connectivité spécialisées pour une grande variété d'industries et d'applications.
