- Code commande RS:
- 121-0141
- Référence fabricant:
- 8337-6009
- Marque:
- 3M
22 pour livraison dès le lendemain (stock France)
108 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour la pièce
16,96 €
HT
20,35 €
TTC
Unité | Prix par unité |
1 - 9 | 16,96 € |
10 - 24 | 15,27 € |
25 - 49 | 13,91 € |
50 - 99 | 13,06 € |
100 + | 12,05 € |
- Code commande RS:
- 121-0141
- Référence fabricant:
- 8337-6009
- Marque:
- 3M
Documentation technique
Législation et Conformité
Détail produit
Connecteurs Sub-D métalliques de classe II
Ces connecteurs Sub-D à coque métallique de 3M sont parfaits lorsque des conencements pour utilisation intensive sont nécessaires dans les environnements difficiles.
Caractéristiques et avantages
Connecteurs D à montage sur câble conçus pour les performances de classe II.
• étamé avec des cavités pour une excellente mise à la terre
• Boîtier en métal robuste
• étamé avec des cavités pour une excellente mise à la terre
• Boîtier en métal robuste
A utiliser avec :
• Pour loutillage, voir les codes commande 120-6962 et 192-7748
• Ces connecteurs sont particulièrement adaptés à une utilisation avec le câble en nappe à code couleur 3M, code commande 120-8485 (exemple, 9 pôles)
• Ces connecteurs sont particulièrement adaptés à une utilisation avec le câble en nappe à code couleur 3M, code commande 120-8485 (exemple, 9 pôles)
• Le passe-fil doit être commandé séparément, voir
• Le 121-2816 est un passe-fil pour connecteurs Sub-D 9 contacts
• Le 121-2822 est un passe-fil pour connecteurs Sub-D 15 contacts
• Le 121-2838 est un passe-fil pour connecteurs Sub-D 25 contacts
• Le 121-2844 est un passe-fil pour connecteurs Sub-D 37 contacts
• Le 121-2850 est un passe-fil pour connecteurs Sub-D 50 contacts
• Le 121-2816 est un passe-fil pour connecteurs Sub-D 9 contacts
• Le 121-2822 est un passe-fil pour connecteurs Sub-D 15 contacts
• Le 121-2838 est un passe-fil pour connecteurs Sub-D 25 contacts
• Le 121-2844 est un passe-fil pour connecteurs Sub-D 37 contacts
• Le 121-2850 est un passe-fil pour connecteurs Sub-D 50 contacts
A quoi servent les connecteurs Sub-D ?
Les connecteurs Sub-D sont utilisés dans une grande variété d'applications électroniques et sont fréquemment présents dans les systèmes informatiques à utilisation intensive tels que l'équipement hospitalier et les ordinateurs industriels. Ils sont également courants dans les systèmes informatiques personnels et de bureau.
Ils sont un connecteur robuste qui offre une connexion sécurisée, ce qui signifie qu'ils sont adaptés pour une utilisation dans des environnements plus difficiles.
Ils sont un connecteur robuste qui offre une connexion sécurisée, ce qui signifie qu'ils sont adaptés pour une utilisation dans des environnements plus difficiles.
Pourquoi choisir 3M ?
3M est un nom de confiance dans les solutions de connecteur et de câblage, fournissant des câbles, des connecteurs et des accessoires de haute qualité. De l'informatique industrielle aux applications domestiques, 3M fournit la gamme de produits fiable et polyvalente dont vous avez besoin.
Note
Les références XXXX-XXX0 ont un orifice de pion de Ø 3,05 mm
Les références XXXX-XXX 5 ont un pion fileté n° 4-40 UNC.
Les références XXXX-XXX9 ont un pion à sertir à rivet
Les références XXXX-XXX 5 ont un pion fileté n° 4-40 UNC.
Les références XXXX-XXX9 ont un pion à sertir à rivet

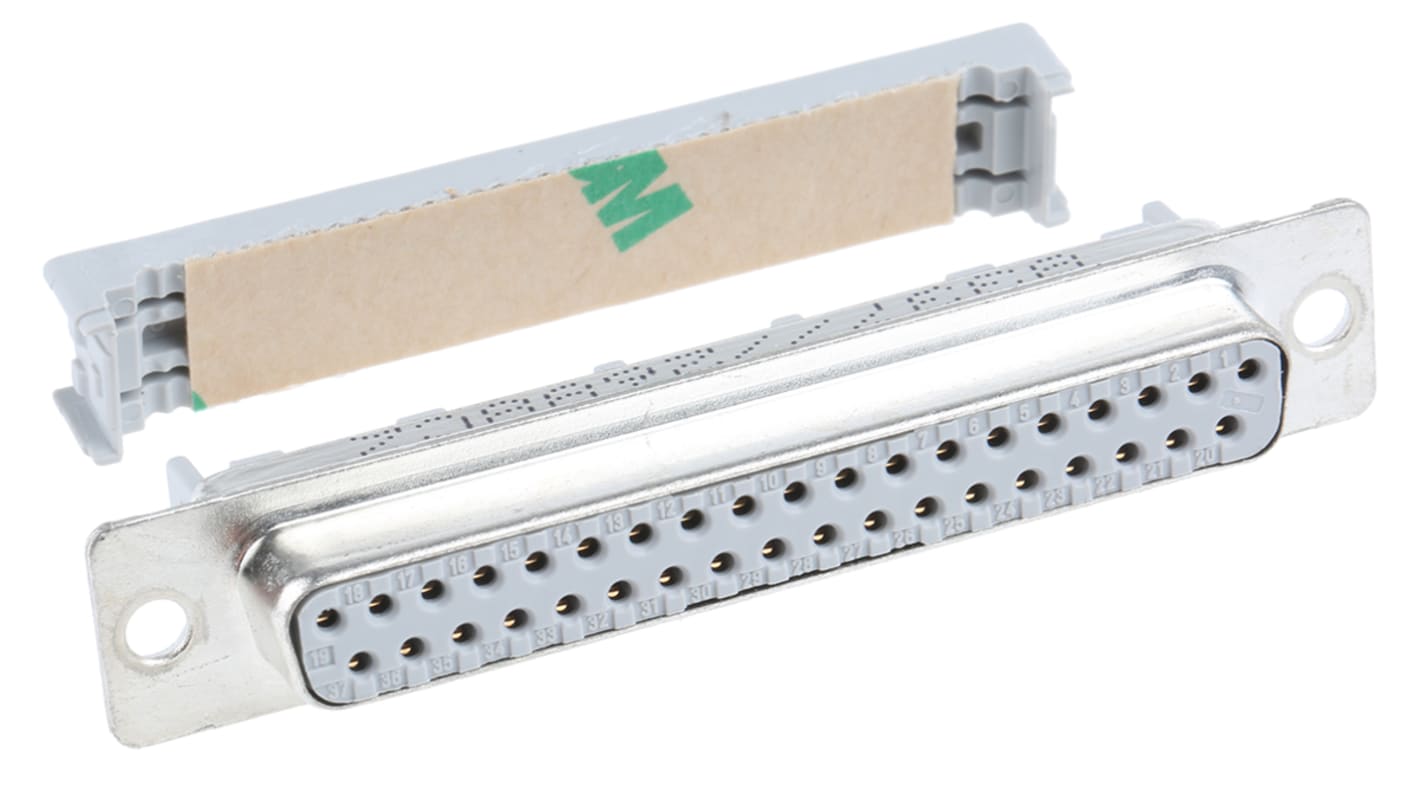

Connecteur Sub-D de 3M, intensité nominale de 1 A, connexions CAD - Série 8300 - 8337-6009
Vous recherchez un adaptateur de circuit sans points faibles ? Cette prise de connecteur Sub-D de 3M va plus loin. Ses connecteurs CAD soudés à froid aux conducteurs pour former une jonction étanche à l'air et fiable. Le passe-fil métallique robuste s'accroche directement dans le boîtier de l'unité pour minimiser le risque de rupture des fils lorsqu'ils sont pliés. Un pas de 2,74 mm donne à la fixation un bas profil, ce qui permet de maximiser l'efficacité de votre emballage en carte.
Caractéristiques et avantages
Ignifuge, de sorte qu'il existe un risque minimal qu'il contribue à la propagation du feu
Large plage de températures de fonctionnement entre -55 et +105 °C pour une compatibilité avec les environnements exigeants
L'isolation en PBT offre une haute résistance aux produits chimiques et protège également contre les chocs électriques pour améliorer la sécurité
Large plage de températures de fonctionnement entre -55 et +105 °C pour une compatibilité avec les environnements exigeants
L'isolation en PBT offre une haute résistance aux produits chimiques et protège également contre les chocs électriques pour améliorer la sécurité
Applications
Systèmes informatiques
Surveillance et contrôle d'accès
Transports
Hôpitaux
Surveillance et contrôle d'accès
Transports
Hôpitaux
De quoi est fait le boîtier du connecteur ?
Le boîtier de la prise femelle est fabriqué en acier durable et résistant à la corrosion.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Nombre de contacts | 37 |
Genre | Femelle |
Orientation du corps | Angle droit |
Type de montage | Montage sur câble |
Pas | 2.74mm |
Type de raccordement | IDC |
Courant | 1A |
Matériau du boîtier | Acier |
Tension | 1 kV |
Longueur | 69.3mm |
Largeur | 12.4mm |
Profondeur | 16.5mm |
Placage du contact | Or sur nickel |
Série | 8300 |
Dimensions | 69.3 x 12.4 x 16.5mm |
Matériau du contact | Alliage de cuivre |
Température de fonctionnement minimale | -55.0°C |
Température de fonctionnement maximale | +105°C |
Numéro de série | 8300 |
