Connecteur Sub-D Ixxat 9 voies D-SUB Vertical Mâle 500V Vis 4 - 40 UNC
- Code commande RS:
- 226-2758
- Référence fabricant:
- 1.04.0075.02000
- Marque:
- Ixxat
Sous-total (1 unité)*
8,57 €
HT
10,28 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
En stock
- Plus 32 unité(s) expédiée(s) à partir du 04 mai 2026
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité |
|---|---|
| 1 + | 8,57 € |
*Prix donné à titre indicatif
- Code commande RS:
- 226-2758
- Référence fabricant:
- 1.04.0075.02000
- Marque:
- Ixxat
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | Ixxat | |
| Nombre de contacts | 9 | |
| Type de produit | Connecteur Sub-D | |
| Courant | 3A | |
| Orientation | Vertical | |
| Genre du connecteur | Mâle | |
| Type de connecteur D | D-SUB | |
| Matériel de Montage | Vis 4 - 40 UNC | |
| Matériau du boîtier | Fibre de verre polybutylène téréphtalate | |
| Tension | 500V | |
| Température minimum de fonctionnement | -55°C | |
| Type de raccordement | Terminaison de bus | |
| Genre du contact | Mâle | |
| Température d'utilisation maximum | 105°C | |
| Normes/homologations | ISO 11898-2 | |
| Matériau de contact | Laiton | |
| Placage du contact | Or sur nickel | |
| Sélectionner tout | ||
|---|---|---|
Marque Ixxat | ||
Nombre de contacts 9 | ||
Type de produit Connecteur Sub-D | ||
Courant 3A | ||
Orientation Vertical | ||
Genre du connecteur Mâle | ||
Type de connecteur D D-SUB | ||
Matériel de Montage Vis 4 - 40 UNC | ||
Matériau du boîtier Fibre de verre polybutylène téréphtalate | ||
Tension 500V | ||
Température minimum de fonctionnement -55°C | ||
Type de raccordement Terminaison de bus | ||
Genre du contact Mâle | ||
Température d'utilisation maximum 105°C | ||
Normes/homologations ISO 11898-2 | ||
Matériau de contact Laiton | ||
Placage du contact Or sur nickel | ||

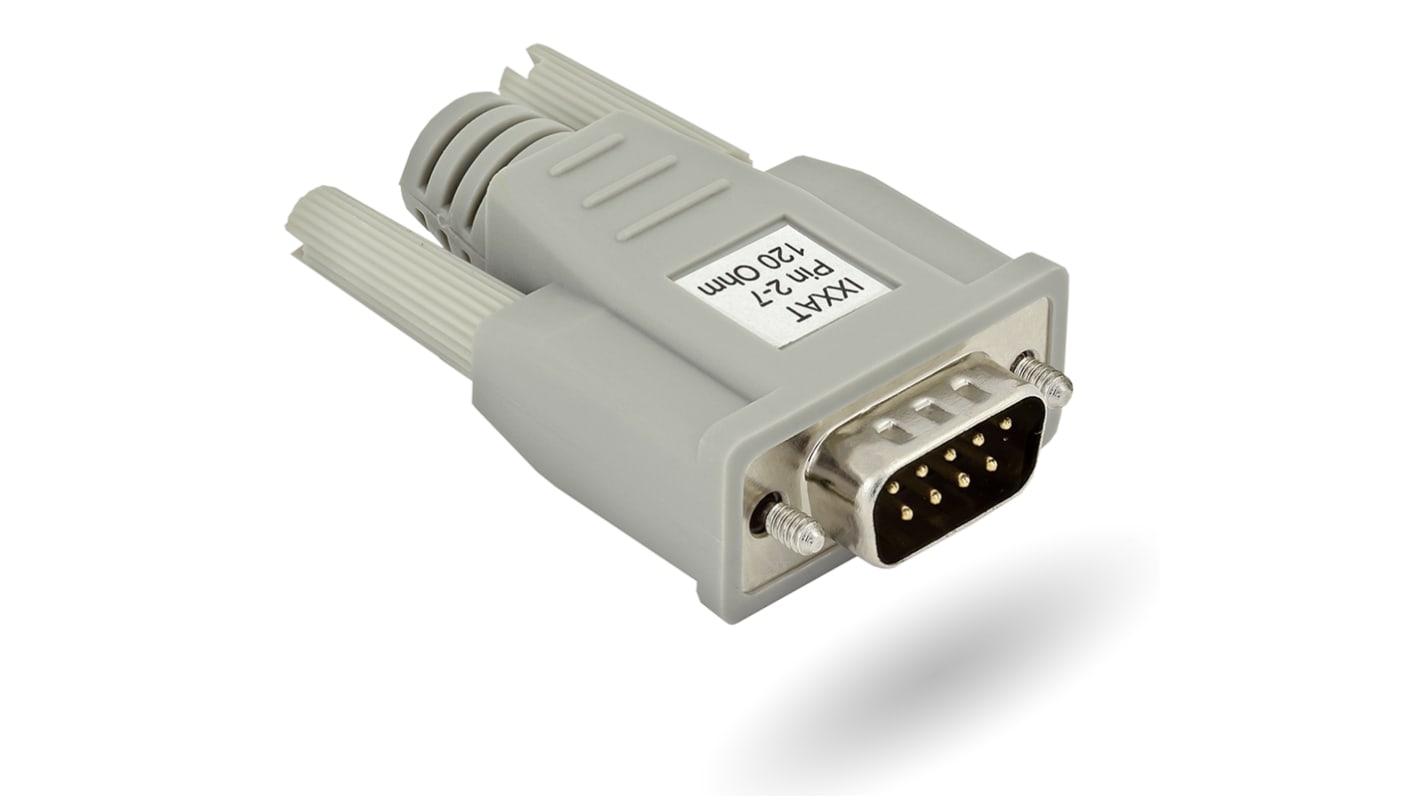

Connecteur de terminaison Ixxat pour CAN/CAN FD (fiche Sub-D9)
Le connecteur de terminaison Ixxat est un outil utile pour les systèmes de bus CAN et CAN FD. Doté d'une résistance de 120 ohms entre la broche 2 (CAN-L) et la broche 7 (CAN-H) avec une affectation de broche 1 à 1, il assure une terminaison correcte à l'extrémité d'un bus CAN ou lorsqu'un nœud CAN ne possède pas de borne interne, conformément aux normes ISO 11898-2. Le connecteur est doté d'une fiche D-Sub mâle à 9 broches, conçue pour faciliter l'intégration dans un réseau.
Caractéristiques et avantages
•Terminaison de bus CAN/CAN FD fiable et de haute qualité
•Terminaison de CAN conforme à la norme ISO 11898-2
•Convient aux bus CAN et CAN FD
•Facile à utiliser entre les connexions de câbles existantes
Données techniques
•Connecteurs : D-Sub 9 (fiche mâle)
•Résistance de terminaison de 120 Ohms entre la broche 2 et la broche 7
•Affectation des broches : 1 à 1
