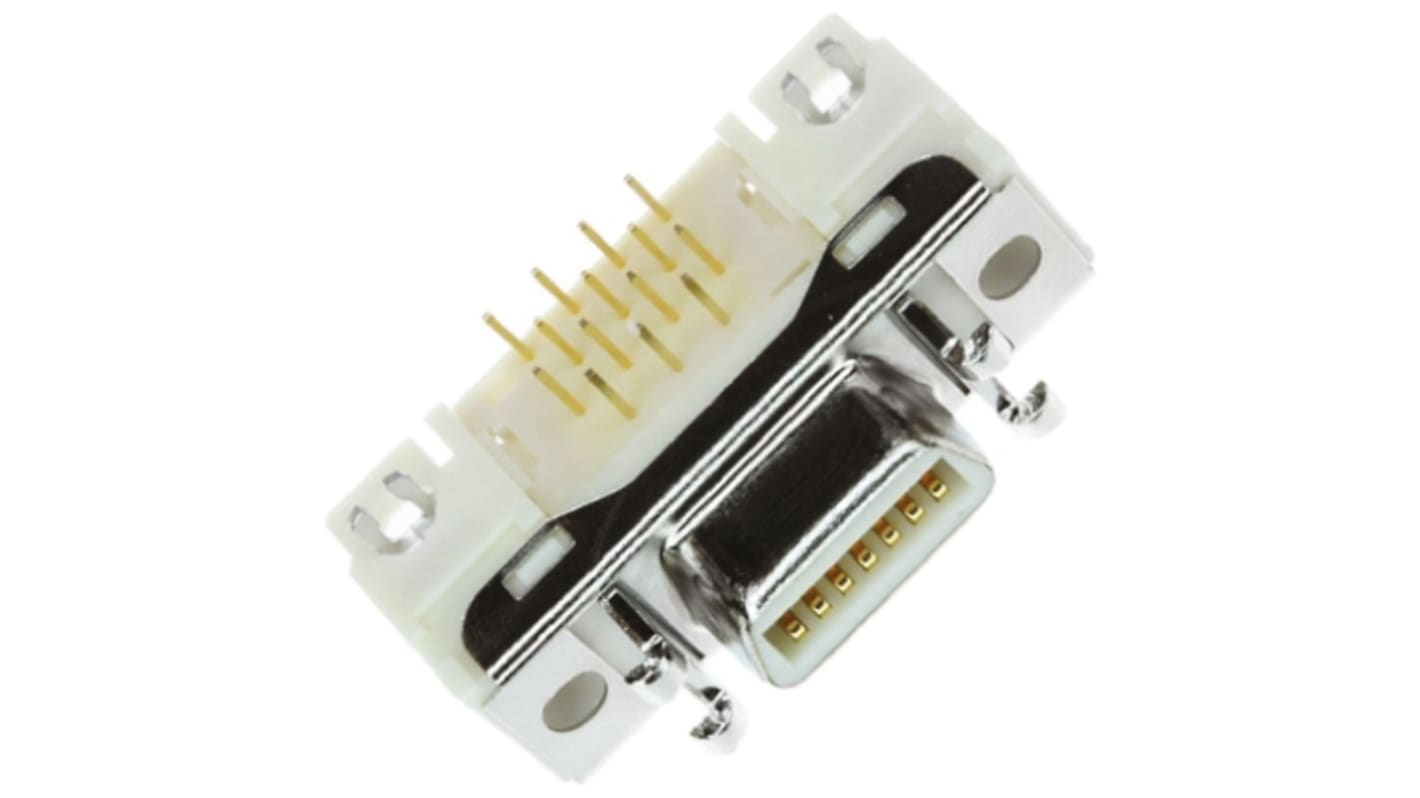

Connecteur Sub-D Femelle 3M 14 voies Traversant Angle droit

Ces embases blindées de connecteur enfichable série 102 Mini D Ribbon (MDR) de 3M possèdent un pas de 0,05 pouce. La conception de ces embases blindées de connecteur enfichable série 102 Mini D Ribbon (MDR) inclut un verrouillage d'interface pour une stabilité améliorée. Voir ci-dessous pour les matériaux du corps et d'isolation, ainsi que les variations de montage de ces embases blindées de connecteur enfichable série 102 Mini D Ribbon (MDR).

• Mates avec fiches mâles à souder à montage sur câble, série code commande 515-7460
Excellente protection IEM/ESD
• prises femelles à angle droit à montage sur CI avec rétention par vis ou par verrouillage de terre
• rétention de panneau par filetages métriques ou UNC

102xx-52xx : corps en alliage de zinc
102xx- 55xx : isolant PCT en acier nickelé
102xx-520x : panneau M2.6 et verrouillage à vis
102xx-521x : panneau M2.5 et verrouillage à vis
102xx-55Bx : panneau M2.5 avec mise à la masse de type 1 (3,8 mm)
102xx-55Fx : panneau M2.6 avec mise à la masse de type 3 (2,3 mm)
102xx-55Gx : panneau M2.5 avec mise à la masse de type 3 (2,3 mm)
102xx-55Hx : panneau #4-40 avec mise à la masse de type 3 (2,3 mm)
102xx-xxx2 : broche à souder 3,9 mm
102xx-xxx3 : broche à souder 2,8 mm

Les connecteurs Sub-D sont utilisés dans une grande variété d'applications électroniques et sont fréquemment présents dans les systèmes informatiques à utilisation intensive tels que l'équipement hospitalier et les ordinateurs industriels. Ils sont également courants dans les systèmes informatiques personnels et de bureau.

Ils sont un connecteur robuste qui offre une connexion sécurisée, ce qui signifie qu'ils sont adaptés pour une utilisation dans des environnements plus difficiles.

3M est un nom de confiance dans les solutions de connecteur et de câblage, fournissant des câbles, des connecteurs et des accessoires de haute qualité. De l'informatique industrielle aux applications domestiques, 3M fournit la gamme de produits fiable et polyvalente dont vous avez besoin.

L'épaisseur du plaquage or de la zone d'essuyage est déterminée par la référence du fabricant. Celles qui se terminent par PL correspondent à 0,2 μm, celles qui se terminent par PE correspondent à 0,5 μm et celles qui se terminent par PC correspondent à 0,76 μm.

Mini Delta Ribbon (MDR)

Fiches mâles montées et embases à montage sur CI avec contacts de câble en nappe préchargés pour une longue durée de vie
Capots à verrouillage à glissière à desserrage au doigt pour les applications à montage sur câble

Un système Mini Delta Ribbon (MDR) conçu pour des applications d'E/S de haute densité sur un pas de 1,27 mm.
