- Code commande RS:
- 175-3247
- Référence fabricant:
- MCP33131D-10-I/MS
- Marque:
- Microchip
2 pour livraison dès le lendemain (stock France)
11 Sous 3 jour(s) (stock Europe)
Prix pour la pièce
8,46 €
HT
10,15 €
TTC
Unité | Prix par unité |
---|---|
1 + | 8,46 € |
- Code commande RS:
- 175-3247
- Référence fabricant:
- MCP33131D-10-I/MS
- Marque:
- Microchip
Documentation technique
Législation et Conformité
- Pays d'origine :
- TH
Détail produit

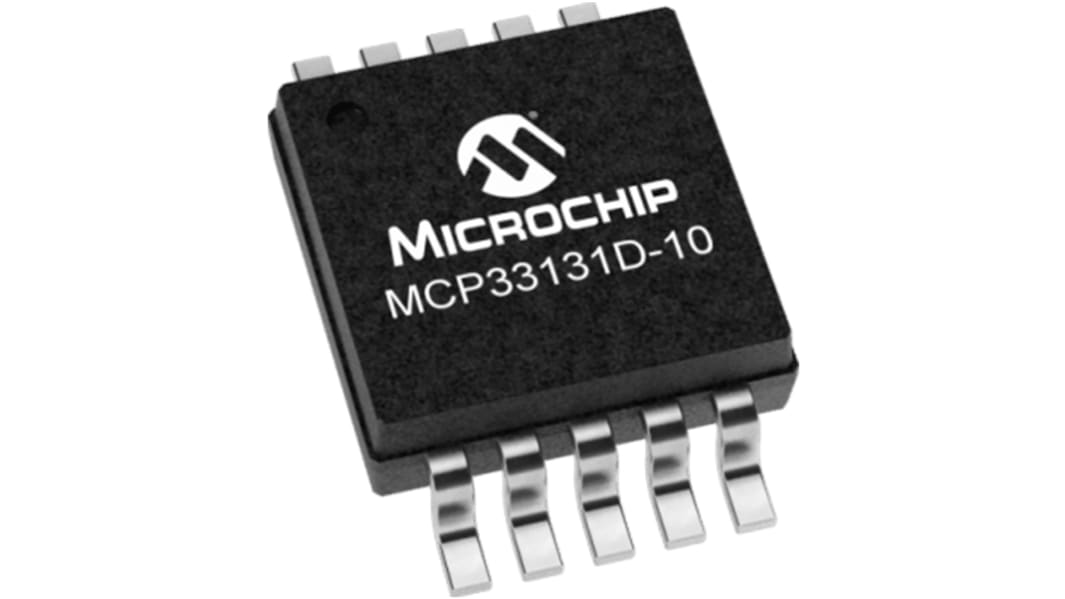

ADC à usage général de Microchip
Le boîtier Microchip MSOP-10 est un ADC à usage général entièrement différentiel 16 bits à montage en surface à 10 broches à canal simple. Il est doté d'une tension d'alimentation analogique nominale de 1,8 V. Ce dispositif offre des performances de puissance élevées et une faible consommation à l'aide d'une architecture de registre d'approximation successive (SAR). L'horloge est générée par l'horloge interne intégrée, par conséquent la conversion est effectuée indépendamment de l'horloge série SPI (SCLK) et utilise une architecture de registre d'approximation successive (SAR).
Caractéristiques et avantages
Tension d'interface d'entrée/sortie numérique (DVIO) - 1,7 - 5,5 V.
Référence externe (VREF) - 2,5 - 5,1 V.
Aucune sortie de latence
Les plages de températures d'utilisation sont comprises entre -40 et 85 °C.
Le taux d'échantillonnage est de 1 Méch/s
Fréquence d'horloge SCLK jusqu'à 100 MHz
Courant ultrafaible : mode veille (typique) : 0,8 μA, mode de conversion (typique) : 1,6 mA
Référence externe (VREF) - 2,5 - 5,1 V.
Aucune sortie de latence
Les plages de températures d'utilisation sont comprises entre -40 et 85 °C.
Le taux d'échantillonnage est de 1 Méch/s
Fréquence d'horloge SCLK jusqu'à 100 MHz
Courant ultrafaible : mode veille (typique) : 0,8 μA, mode de conversion (typique) : 1,6 mA
Applications
Equipement alimenté par batterie
Acquisition de données de haute précision
Systèmes d'acquisition de données industriels et grand public
Appareils médicaux
Applications de commande de moteur
Applications d'alimentation à découpage
Acquisition de données de haute précision
Systèmes d'acquisition de données industriels et grand public
Appareils médicaux
Applications de commande de moteur
Applications d'alimentation à découpage
Caractéristiques techniques
Attribut | Valeur |
---|---|
Architecture | SAR |
Nombre de CAN | 1 |
Résolution | 16 bits |
Taux d'échantillonnage | 1Msps |
Type de signal d'entrée | Différentiel |
Type d'entrée | Tension |
Type de montage | CMS |
Type de boîtier | MSOP |
Nombre de broches | 10 |
Erreur de non-linéarité intégral | 6LSB |
Tension d'alimentation asymétrique typique | 1,8 V |
Température de fonctionnement minimum | -40 °C |
Dimensions | 3 x 3 x 0.75mm |
Température d'utilisation maximum | 85 °C |
