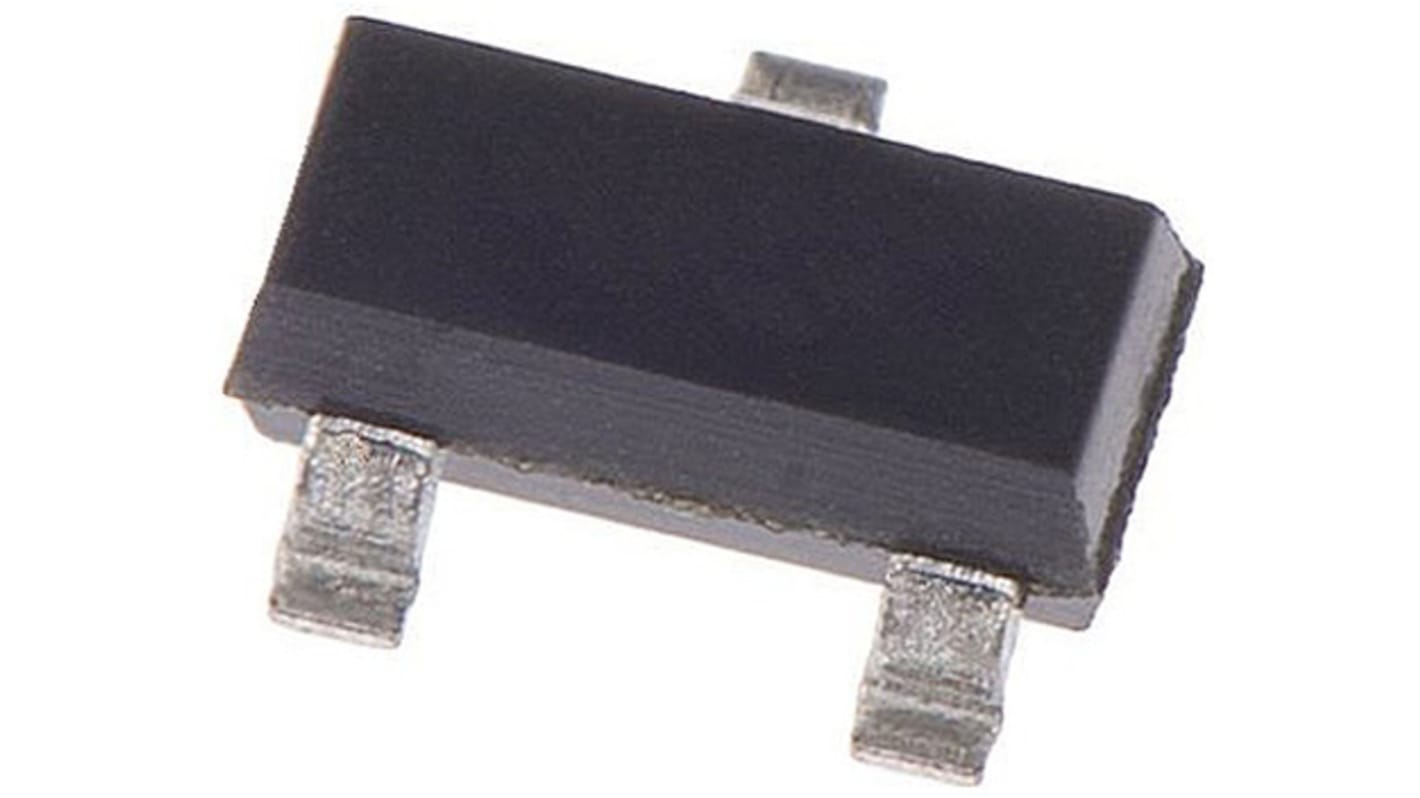

Jonction au silicium Non Vishay, Anode commune, 250 mA 70 V, 3 broches, SOT-23

Voir la catégorie
Prix dégressifs sur quantité

Sous-total (1 paquet de 250 unités)*

14,75 €

HT

17,75 €

TTC

Add to Basket
Sélectionner ou entrer la quantité
En stock
  • Plus 20 250 unité(s) expédiée(s) à partir du 26 février 2026
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité
Prix par unité
le paquet*
250 - 10000,059 €14,75 €
1250 - 22500,036 €9,00 €
2500 - 60000,03 €7,50 €
6250 - 122500,024 €6,00 €
12500 +0,02 €5,00 €

*Prix donné à titre indicatif

Options de conditionnement :
Code commande RS:
700-3876
Numéro d'article Distrelec:
304-44-021
Référence fabricant:
BAW56-E3-08
Marque:
Vishay
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout

Marque

Vishay

Configuration de diode

Anode commune

Type de produit

Jonction au silicium

Courant direct maximum If

250mA

Type de montage

Surface

Sous type

Jonction au silicium

Type de Boitier

SOT-23

Nombre de broches

3

Dissipation de puissance maximum Pd

350mW

Temps de recouvrement inverse crête trr

6ns

Température minimum de fonctionnement

-65°C

Courant direct de surcharge non-répétitif de crête Ifsm

2A

Tension directe maximale Vf

1.25V

Tension inverse de crête répétitive Vrrm

70V

Température d'utilisation maximum

150°C

Longueur

3.1mm

Normes/homologations

No

Hauteur

1.05mm

Largeur

1.43 mm

Standard automobile

Non

Redresseur en plastique à commutation rapide à jonction passivée en verre


Fonctionnalités

Structure de superredresseur pour des conditions de fiabilité élevées

• Jonction passivée au verre sans cavité

Commutation rapide pour un haut rendement

• Faible courant de fuite, IR typique inférieur à 0,2 μA

• Capacité de surtension élevée

• Souder à 275 °C pendant 10 s max., conformément à la norme JESD 22-B106

Applications types

Rectification haute tension de grille G2 CRT et TV, snubber

Circuit de la mémoire Flash de l'appareil photo.

Données mécaniques

Boîtier : DO-204AL, époxy moulé sur corps en verre

La pâte de moulage est conforme à la norme d'inflammabilité UL 94 V-0

Base P/N-E3 - conforme à la directive RoHS, classe commerciale

Bornes : cordons étamés mat, soudables par

J-STD-002 et JESD 22-B102

Le suffixe E3 est conforme au test de chuchotement JESD 201 classe 1A.

Polarité : la bande de couleur indique l'extrémité de la cathode

Diodes et redresseurs, Vishay Semiconductor
