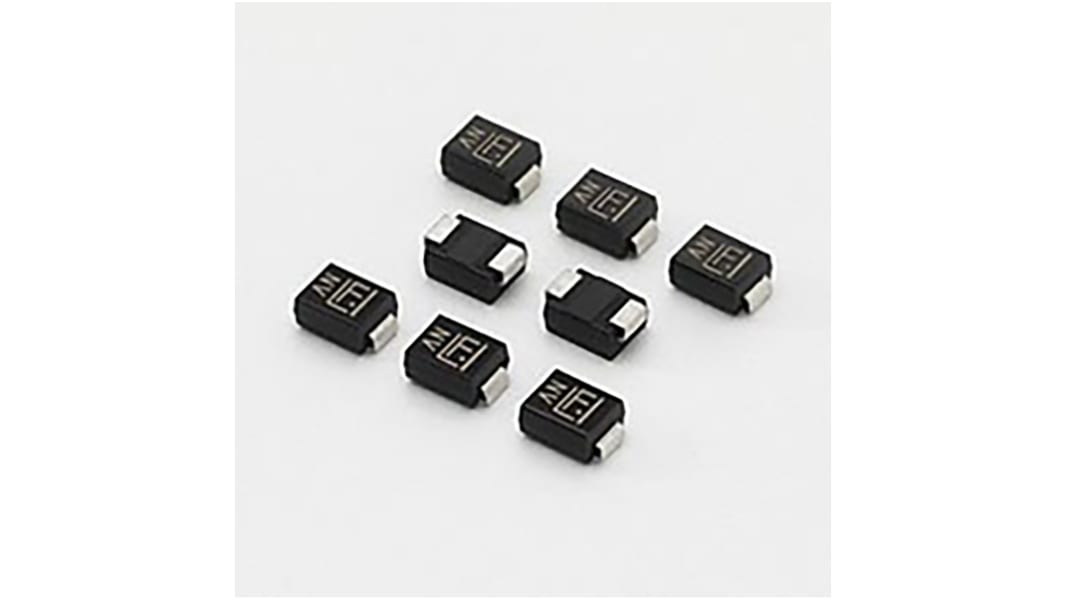

Diode TVS Littelfuse 1, dissip. 600 W Uni-Directionnel 26 V, 2 broches DO-214
- Code commande RS:
- 171-4315
- Numéro d'article Distrelec:
- 304-37-036
- Référence fabricant:
- SMBJ26A
- Marque:
- Littelfuse
Prix dégressifs sur quantité
Consulter les options de prix de grosSous-total (1 paquet de 20 unités)*
7,50 €
HT
9,00 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
En stock
- Plus 2 800 unité(s) expédiée(s) à partir du 24 août 2026
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité | le paquet* |
|---|---|---|
| 20 - 80 | 0,375 € | 7,50 € |
| 100 - 380 | 0,306 € | 6,12 € |
| 400 - 980 | 0,296 € | 5,92 € |
| 1000 + | 0,292 € | 5,84 € |
*Prix donné à titre indicatif
- Code commande RS:
- 171-4315
- Numéro d'article Distrelec:
- 304-37-036
- Référence fabricant:
- SMBJ26A
- Marque:
- Littelfuse
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | Littelfuse | |
| Type de direction | Uni-Directionnel | |
| Type de produit | Diode TVS | |
| Configuration de diode | Simple | |
| Tension de claquage minimum Vbr | 28.9V | |
| Type de montage | En surface | |
| Type de Boitier | DO-214 | |
| Tension inverse maximum à l'état bloqué Vwm | 26V | |
| Nombre de broches | 2 | |
| Dissipation de puissance crête d'impulsion Pppm | 600W | |
| Protection ESD | Oui | |
| Courant d'impulsion crête maximum | 14.3A | |
| Température minimum de fonctionnemen | -65°C | |
| Tension de pincement VC | 42.1V | |
| Courant de test It | 1mA | |
| Température d'utilisation maximum | 150°C | |
| Nombre d'éléments par circuit | 1 | |
| Hauteur | 2.41mm | |
| Série | SMBJ | |
| Largeur | 3.94mm | |
| Normes/homologations | No | |
| Longueur | 4.75mm | |
| Standard automobile | Non | |
| Courant de fuite inverse maximum | 1μA | |
| Sélectionner tout | ||
|---|---|---|
Marque Littelfuse | ||
Type de direction Uni-Directionnel | ||
Type de produit Diode TVS | ||
Configuration de diode Simple | ||
Tension de claquage minimum Vbr 28.9V | ||
Type de montage En surface | ||
Type de Boitier DO-214 | ||
Tension inverse maximum à l'état bloqué Vwm 26V | ||
Nombre de broches 2 | ||
Dissipation de puissance crête d'impulsion Pppm 600W | ||
Protection ESD Oui | ||
Courant d'impulsion crête maximum 14.3A | ||
Température minimum de fonctionnemen -65°C | ||
Tension de pincement VC 42.1V | ||
Courant de test It 1mA | ||
Température d'utilisation maximum 150°C | ||
Nombre d'éléments par circuit 1 | ||
Hauteur 2.41mm | ||
Série SMBJ | ||
Largeur 3.94mm | ||
Normes/homologations No | ||
Longueur 4.75mm | ||
Standard automobile Non | ||
Courant de fuite inverse maximum 1μA | ||
- Pays d'origine :
- CN
La série SMBJ est spécialement conçue pour protéger l'équipement électronique sensible contre les tensions transitoires induites par la foudre et autres événements de tension transitoire.
Excellente capacité de serrage
Faible résistance aux surtensions incrémentielles
IR moyen inférieur à 1 μA au-dessus de 12 V
Pour les applications à montage en surface afin d'optimiser l'espace sur la carte
Boîtier bas profil
Le mode d'échec typique vient d'une tension ou d'un courant plus faible que spécifié
Test de tige souple à ressort
Serre-câble intégré
Temps de réponse rapide : typiquement inférieur à 1 ps de 0 V à BV min
Capacité de puissance d'impulsion de crête de 600 W avec une forme d'onde de 10 x 1 000 μs, fréquence de répétition (cycle de service) : 0,01 %
Coefficient de température maximale typique ΔVBR = 0,1 % x VBR @ 25 °C x ΔT
Jonction de puce passivée au verre
Températures de soudage élevées garanties : 260 °C/40 secondes au niveau des bornes
Finition étamée plaquée sans plomb
Sans halogène
