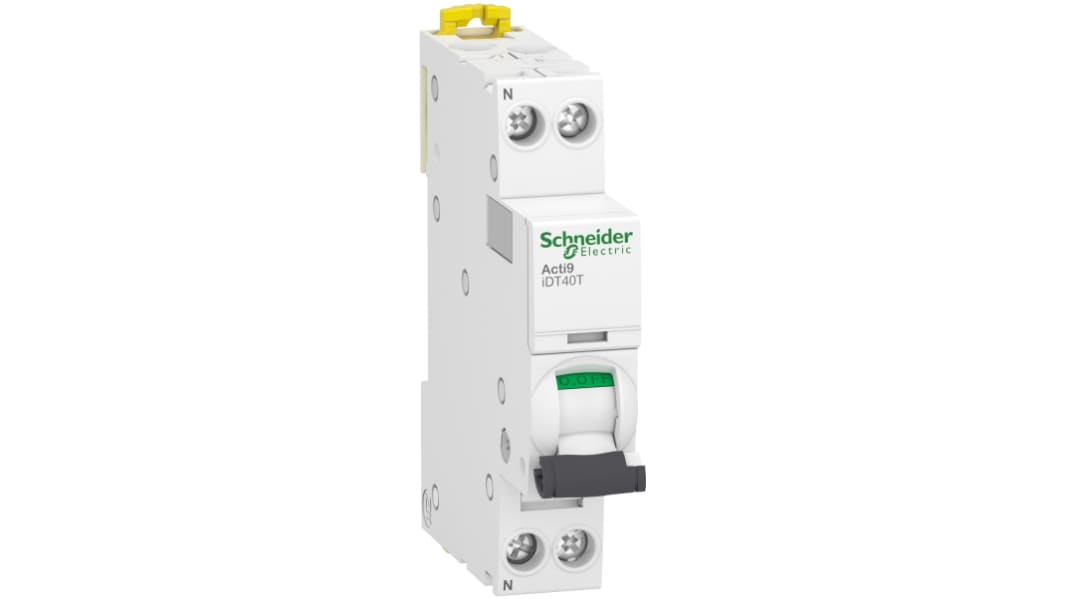

Disjoncteur Schneider Electric Acti9 iDT40T 1P+N, 16A, pouvoir de coupure 6 kA, montage rail DIN
- Code commande RS:
- 191-6089
- Référence fabricant:
- A9P22616
- Marque:
- Schneider Electric
119 pour livraison dès le lendemain (stock France)
9 Sous 2 jour(s) (stock Europe)
Prix pour la pièce
38,93 €
HT
46,72 €
TTC
Unité | Prix par unité |
1 + | 38,93 € |
Better World
Notre gamme de produits Better World vous facilite l'accès à des produits plus durables et plus fiables. Cliquez ici pour en savoir plus.
- Code commande RS:
- 191-6089
- Référence fabricant:
- A9P22616
- Marque:
- Schneider Electric
Législation et Conformité
- Pays d'origine :
- FR
Détail produit
Disjoncteur miniature unipolaire Acti 9 DT40 de Schneider Electric
Les disjoncteurs multinormes de la série Acti 9 DT40 associent une protection contre les courants de court-circuit et une protection contre les courants de surcharge. Ils protègent également les personnes contre tout contact indirect avec les systèmes neutres TN et IT. Compatibilité totale aux normes CEI/EN 60898 et CEI/EN 60947-2. Le modèle ACTi 9 est entièrement testé, approuvé et certifié par les organismes tiers nationaux et internationaux. Il garantit que votre installation est sûre et compatible avec toutes les normes de sécurité pour démontrer à vos clients que vous utilisez des matériaux homologués par l'industrie et que vous adoptez les meilleures pratiques. Ces disjoncteurs sont normalement utilisés pour les charges inductives élevées dans les cas où les surtensions de commutation sont importantes. Ces disjoncteurs miniatures assurent une protection essentielle dans les applications industrielles et les bâtiments commerciaux, et fonctionnent particulièrement bien dans les environnements pollués et les réseaux.
Grâce à VisiSafe, le circuit en aval est toujours sécurisé, quelles que soient les conditions de surtension, y compris dans les environnements les plus exigeants. La barrette verte indique la position de sûreté des contacts.
La fenêtre VisiTrip rouge située sur la face avant permet d'indiquer les défauts de déclenchement afin de permettre un diagnostic et une résolution rapide. Les charges peuvent ainsi être refermées plus vite pour une gestion de construction facilitée et des temps morts réduits.
La fenêtre VisiTrip rouge située sur la face avant permet d'indiquer les défauts de déclenchement afin de permettre un diagnostic et une résolution rapide. Les charges peuvent ainsi être refermées plus vite pour une gestion de construction facilitée et des temps morts réduits.
Caractéristiques et avantages
Le circuit en aval est toujours sécurisé
Isolation de classe 2 : garantit une protection continue pour les opérateurs et les personnes non qualifiées.
Cosses isolées (IP20)
Extrêmement durables avec connexions robustes qui assurent deux fois le couple de serrage standard.
Plus grande continuité de service grâce à VisiTrip.
Double attache pour le démontage lorsqu'une barre omnibus à peigne est installée
Isolation de classe 2 : garantit une protection continue pour les opérateurs et les personnes non qualifiées.
Cosses isolées (IP20)
Extrêmement durables avec connexions robustes qui assurent deux fois le couple de serrage standard.
Plus grande continuité de service grâce à VisiTrip.
Double attache pour le démontage lorsqu'une barre omnibus à peigne est installée
5 clés à clé à six pans 5/64" avec enveloppe en polyéthylène
Normes
CEI 60898 - Fait référence aux disjoncteurs basse tension pour une utilisation dans les appareils domestiques et
installations similaires. Au Royaume-Uni, les disjoncteurs miniatures sont traditionnellement appelés des MCB
(miniature circuit breakers).
CEI 60947-2 - Fait référence aux disjoncteurs basse tension pour une utilisation dans les appareils industriels et
installations similaires. Au Royaume-Uni, ils sont appelés disjoncteurs sous boîtier moulé
(MCCB) et disjoncteurs pneumatiques (ACB).
installations similaires. Au Royaume-Uni, les disjoncteurs miniatures sont traditionnellement appelés des MCB
(miniature circuit breakers).
CEI 60947-2 - Fait référence aux disjoncteurs basse tension pour une utilisation dans les appareils industriels et
installations similaires. Au Royaume-Uni, ils sont appelés disjoncteurs sous boîtier moulé
(MCCB) et disjoncteurs pneumatiques (ACB).
Q : Quelle est la différence entre les courbes de déclenchement B, C et D ?
R : courbe B : déclenchement : 3 à 5 fois le courant nominal.
Applications : protection des générateurs, des personnes, des très longs câbles
Courbe C : Déclenchement : 5 à 10 fois le courant nominal
Applications : protection des circuits et applications générales
Courbe D : Déclenchement : 10 à 14 fois le courant nominal
Applications : protection des circuits contre les surtensions, soudeurs, transformateurs et moteurs
Applications : protection des générateurs, des personnes, des très longs câbles
Courbe C : Déclenchement : 5 à 10 fois le courant nominal
Applications : protection des circuits et applications générales
Courbe D : Déclenchement : 10 à 14 fois le courant nominal
Applications : protection des circuits contre les surtensions, soudeurs, transformateurs et moteurs
Microcontrôleur Schneider Electric Acti9 série iDT40T, 16 A, tension nominale c.a. 230 V - A9P22616
Ce disjoncteur miniature, qui fait partie de la série Acti 9 de Schneider Electric, est une solution fiable pour les applications de distribution. Avec un courant nominal de 16 A et la technologie de l'unité de déclenchement magnétique thermique offre une protection efficace contre les surcharges et les courts-circuits. Le produit certifié vert Premium est conçu avec des caractéristiques de déclenchement de type C, garantissant des performances et une sécurité optimales dans les installations électriques.
Caractéristiques et avantages
• Tension nominale c.a. de 230 V pour une application polyvalente
• Montage sur rail DIN pour une installation facile et sûre
• Configuration 1P+N pour une protection améliorée
• Contacts de borne à vis pour une connectivité efficace
• Disjoncteur magnétique thermique pour des performances fiables
• Montage sur rail DIN pour une installation facile et sûre
• Configuration 1P+N pour une protection améliorée
• Contacts de borne à vis pour une connectivité efficace
• Disjoncteur magnétique thermique pour des performances fiables
Applications
• Idéal pour les systèmes d'automatisation nécessitant une protection précise
• Adapté aux applications électroniques où la protection contre les surintensités est essentielle
• Parfait pour les installations électriques dans les environnements industriels
• Utilisé dans les industries mécaniques pour protéger l'équipement
• Adapté aux applications électroniques où la protection contre les surintensités est essentielle
• Parfait pour les installations électriques dans les environnements industriels
• Utilisé dans les industries mécaniques pour protéger l'équipement
Peut-il être utilisé dans les systèmes d'automatisation à des fins de protection ?
Oui, le microcontrôleur Schneider Electric avec la technologie d'unité de déclenchement thermo-magnétique est adapté aux systèmes d'automatisation nécessitant une protection fiable contre les surintensités.
Est-ce qu'il s'insère en toute sécurité dans les installations à montage sur rail DIN ?
Le disjoncteur 16 A avec une configuration 1P+N est conçu pour un montage facile et sûr sur les systèmes de rail DIN.
Ce microcontrôleur est-il adapté à une utilisation dans les installations électriques industrielles ?
Oui, le microcontrôleur Acti 9 iDT40T est parfait pour les environnements industriels où la protection contre les surcharges et les courts-circuits est cruciale.
Homologations
Ce, BV, RINA, DNV.
Normes
En/CEI 60947-2, EN/CEI 60898-1.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Nombre de pôles | 1P+N |
Gamme de courant | 16A |
Caractéristique de déclenchement | Type C |
Tension c.a. nominale | 230V |
Pouvoir de coupure | 6 kA |
Gamme | Acti 9 |
Série | Acti9 iDT40T |
Type de disjoncteur | Disjoncteur moteur |
Longueur | 18mm |
Largeur | 74mm |
Style de montage | Montage rail DIN |
Profondeur | 85mm |
Numéro de modèle | IDT40T |
Certification Better World | Green Premium |
Produit Better World | Oui |
Mécanisme de déclenchement | Thermique-magnétique |
Application | Distribution |
Type d'actionneur de reset | Interrupteur à bascule |
Type de contact de terminaison | Vis |
Fonctions spéciales | Protection contre les courts-circuits |
