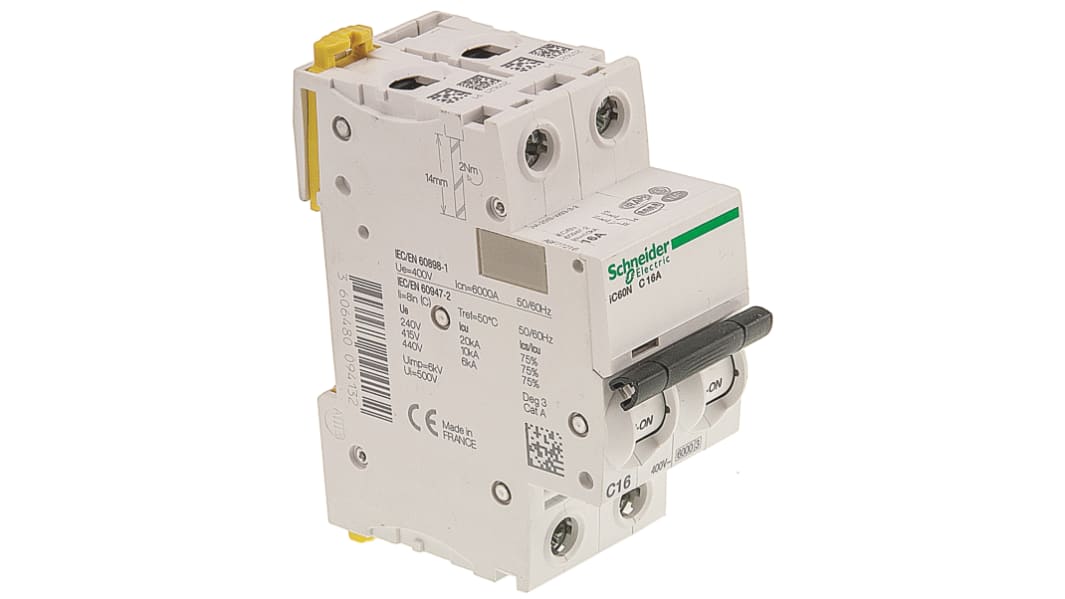

Disjoncteur Schneider Electric iC60N 2P, 16A, pouvoir de coupure 6 kA, montage rail DIN
- Code commande RS:
- 734-9065
- Référence fabricant:
- A9F77216
- Marque:
- Schneider Electric
87 En stock, livraison dès le lendemain
Ajouté
Prix pour la pièce
88,06 €
HT
105,67 €
TTC
| Unité | Prix par unité |
| 1 - 9 | 88,06 € |
| 10 - 19 | 83,61 € |
| 20 + | 80,86 € |
Better World
Notre gamme de produits Better World vous facilite l'accès à des produits plus durables et plus fiables. Cliquez ici pour en savoir plus.
- Code commande RS:
- 734-9065
- Référence fabricant:
- A9F77216
- Marque:
- Schneider Electric
Législation et Conformité
- Pays d'origine :
- FR
Détail produit
Disjoncteurs miniatures bipolaires Acti9 i60N de Schneider Electric
Les disjoncteurs multinormes de la série Acti 9 iC60N associent une protection contre les courants de court-circuit et une protection contre les courants de surcharge. Ils protègent également les personnes contre tout contact indirect avec les systèmes neutres TN et IT. Compatibilité totale aux normes CEI/EN 60898 et CEI/EN 60947-2. Le modèle ACTi 9 est entièrement testé, approuvé et certifié par les organismes tiers nationaux et internationaux. Il garantit que votre installation est sûre et compatible avec toutes les normes de sécurité pour démontrer à vos clients que vous utilisez des matériaux homologués par l'industrie et que vous adoptez les meilleures pratiques. Ces disjoncteurs sont normalement utilisés pour les charges inductives élevées dans les cas où les surtensions de commutation sont importantes. Ces disjoncteurs miniatures assurent une protection essentielle dans les applications industrielles et les bâtiments commerciaux, et fonctionnent particulièrement bien dans les environnements pollués et les réseaux.
Grâce à VisiSafe, le circuit en aval est toujours sécurisé, quelles que soient les conditions de surtension, même dans les environnements les plus exigeants. La barrette verte indique la position de sûreté des contacts.
La fenêtre VisiTrip rouge située sur la face avant permet d'indiquer les défauts de déclenchement afin de permettre un diagnostic et une résolution rapide. Les charges peuvent ainsi être refermées plus vite pour une gestion de construction facilitée et des temps morts réduits
La fenêtre VisiTrip rouge située sur la face avant permet d'indiquer les défauts de déclenchement afin de permettre un diagnostic et une résolution rapide. Les charges peuvent ainsi être refermées plus vite pour une gestion de construction facilitée et des temps morts réduits
Caractéristiques et avantages
Le circuit en aval est toujours sécurisé.
L'isolation de cette classe garantit une protection continue pour les opérateurs et les personnes non qualifiées.
Cosses isolées (IP20)
Extrêmement durables avec connexions robustes qui assurent deux fois le couple de serrage standard.
Plus grande continuité de service grâce à VisiTrip.
• Double attache pour le démontage lorsqu'une barre omnibus à peigne est installée
L'isolation de cette classe garantit une protection continue pour les opérateurs et les personnes non qualifiées.
Cosses isolées (IP20)
Extrêmement durables avec connexions robustes qui assurent deux fois le couple de serrage standard.
Plus grande continuité de service grâce à VisiTrip.
• Double attache pour le démontage lorsqu'une barre omnibus à peigne est installée
Normes
CEI 60898 - Fait référence aux disjoncteurs basse tension pour une utilisation dans les appareils domestiques et
installations similaires. Au Royaume-Uni, les disjoncteurs miniatures sont traditionnellement appelés des MCB
(miniature circuit breakers).
CEI 60947-2 - Fait référence aux disjoncteurs basse tension pour une utilisation dans les appareils industriels et
installations similaires. Au Royaume-Uni, ils sont appelés disjoncteurs sous boîtier moulé
(MCCB) et disjoncteurs pneumatiques (ACB).
installations similaires. Au Royaume-Uni, les disjoncteurs miniatures sont traditionnellement appelés des MCB
(miniature circuit breakers).
CEI 60947-2 - Fait référence aux disjoncteurs basse tension pour une utilisation dans les appareils industriels et
installations similaires. Au Royaume-Uni, ils sont appelés disjoncteurs sous boîtier moulé
(MCCB) et disjoncteurs pneumatiques (ACB).
Q : Quelle est la différence entre les courbes de déclenchement B, C et D ?
R : courbe B : déclenchement : 3 à 5 fois le courant nominal.
Applications : protection des générateurs, des personnes, des très longs câbles
Courbe C : Déclenchement : 5 à 10 fois le courant nominal
Applications : protection des circuits et applications générales
Courbe D : Déclenchement : 10 à 14 fois le courant nominal
Applications : protection des circuits contre les surtensions, soudeurs, transformateurs et moteurs
Applications : protection des générateurs, des personnes, des très longs câbles
Courbe C : Déclenchement : 5 à 10 fois le courant nominal
Applications : protection des circuits et applications générales
Courbe D : Déclenchement : 10 à 14 fois le courant nominal
Applications : protection des circuits contre les surtensions, soudeurs, transformateurs et moteurs
Disjoncteur miniature A9F77216 Acti9 iC60N MCB IP20 2 pôles.
- Nom de produit court modèle IC60N.
- Applications de distribution.
- 2 pôles protégés.
- Réseau c.a., c.c.
- Code de courbe C.
- Catégorie A à EN/CEI EN 60947-2
- Isolation conforme aux normes EN 60898-1, EN 60947-2, CEI 60898-1, CEI 60947-2.
- Etiquette de qualité NF.
- Tension d'isolation nominale [UI] 500 V c.a. 50 Hz à EN 60947-2.
- Avec indicateur de position de contact.
- Type de commande à bascule.
- Indicateur de déclenchement.
- Montage fixe (rail DIN).
- Compatibilité des barres omnibus Top et Bottom.
- 4 embouts de 9 mm.
- Le MCB est blanc.
- Poids 0,25 kg.
- IP20 conforme à la norme CEI 60529.
Rupture.
- CEI 6 000 A à 400 V c.a. 50 Hz conforme à la norme EN/CEI 60898-1.
- Icu 36 kA à 12...60 V c.a. 50 / 60 Hz conforme à la norme EN/CEI 60947-2.
- Icu 10 kA <à = 125 V c.c. conforme à la norme EN/CEI 60947-2.
- Icu 10 kA à 380...415 V c.a. 50 / 60 Hz conforme à la norme EN/CEI 60947-2 20.
- Icu KA à 220...240 V c.a. 50 / 60 Hz conforme à la norme EN/CEI 60947-2.
- Icu 6 kA à 440 V c.a. 50 / 60 Hz conforme à la norme EN/CEI 60947-2.
- Icu 36 kA à 100...133 V c.a. 50 / 60 Hz conforme à la norme EN/CEI 60947-2.
Durabilité.
- 20 000 cycles mécaniques.
- 10 000 cycles électriques.
Connexions de terminal.
- terminal simple (Top ou inférieur) rigide 1...25 mm2.
- terminal simple (Top ou inférieur) flexible de 1...16 mm2.
Limite de déclenchement magnétique.
- 8 x +/- 20 %.
Normes
En/CEI 60947-2, EN/CEI 60898-1.
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Nombre de pôles | 2P |
| Gamme de courant | 16A |
| Caractéristique de déclenchement | Type C |
| Tension c.a. nominale | 100 → 130 V, 12 → 60 V, 220 → 240 V, 380 → 415 V, 400 V, 440V |
| Tension c.c. nominale | 12 → 144V |
| Pouvoir de coupure | 6 kA |
| Gamme | Acti 9 |
| Série | iC60N |
| Type de disjoncteur | Disjoncteur moteur |
| Largeur | 36mm |
| Longueur | 85mm |
| Style de montage | Montage rail DIN |
| Profondeur | 78.5mm |
| Numéro de modèle | A9F77216 |
| Produit Better World | Oui |
| Certification Better World | Green Premium |
| Type de contact de terminaison | Vis |
| Type d'actionneur de reset | Interrupteur à bascule |
| Mécanisme de déclenchement | Thermique-magnétique |
