Ecran couleur LCD 4D Systems, 81.28 mm, 240 x 320 pixel, rétroéclairage LED, interface Série Ecran tactile Capacitif
- Code commande RS:
- 125-7944
- Référence fabricant:
- gen4-uLCD-32DCT-CLB
- Marque:
- 4D Systems
Prix dégressifs sur quantité
Consulter les options de prix de grosSous-total (1 unité)*
76,54 €
HT
91,85 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
En stock
- 46 unité(s) prête(s) à être expédiée(s) d'un autre centre de distribution
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité |
|---|---|
| 1 - 9 | 76,54 € |
| 10 + | 67,36 € |
*Prix donné à titre indicatif
- Code commande RS:
- 125-7944
- Référence fabricant:
- gen4-uLCD-32DCT-CLB
- Marque:
- 4D Systems
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | 4D Systems | |
| Type de produit | Ecran couleur LCD | |
| Diagonale d'afficheur | 81.28mm | |
| Type d'interface | Série | |
| Résolution d'écran | 240 x 320 pixel | |
| Courant | 170mA | |
| Ecran tactile | Oui | |
| Dimensions de la zone de visualisation | 49 x 65 mm | |
| Type d'écran tactile | Capacitif | |
| Type de rétroéclairage | LED | |
| Tension d'alimentation minimum | 4V | |
| Tension d'alimentation maximum | 5.5V | |
| Température minimum de fonctionnement | -10°C | |
| Température d'utilisation maximum | 60°C | |
| Normes/homologations | CE | |
| Largeur | 98.8mm | |
| Hauteur | 8.3mm | |
| Profondeur | 64.8mm | |
| Luminosité | 190cd/m² | |
| Type d'affichage | LCD | |
| Taux de contraste | 500:1 | |
| Série | gen4 | |
| Alimentation incluse | Non | |
| Sélectionner tout | ||
|---|---|---|
Marque 4D Systems | ||
Type de produit Ecran couleur LCD | ||
Diagonale d'afficheur 81.28mm | ||
Type d'interface Série | ||
Résolution d'écran 240 x 320 pixel | ||
Courant 170mA | ||
Ecran tactile Oui | ||
Dimensions de la zone de visualisation 49 x 65 mm | ||
Type d'écran tactile Capacitif | ||
Type de rétroéclairage LED | ||
Tension d'alimentation minimum 4V | ||
Tension d'alimentation maximum 5.5V | ||
Température minimum de fonctionnement -10°C | ||
Température d'utilisation maximum 60°C | ||
Normes/homologations CE | ||
Largeur 98.8mm | ||
Hauteur 8.3mm | ||
Profondeur 64.8mm | ||
Luminosité 190cd/m² | ||
Type d'affichage LCD | ||
Taux de contraste 500:1 | ||
Série gen4 | ||
Alimentation incluse Non | ||
Module LCD tactile gen4-uLCD-32DCT-CLB Diablo16
La série gen4 de 4D Systems se compose de modules d'afficheur LCD TFT qui offrent une solution d'affichage compacte et facile à intégrer.
Cette variante 3,2 pouces 240 x 320 pixels offre une détection tactile capacitive pour les applications qui exigent une interface homme-machine, et elle inclut un cadre de protection de lentille.
La conception de la série gen4 facilite son intégration dans un produit final. Le module d'afficheur est doté d'un support ZIF 30 broches pour fournir une connexion facile à une application ou une carte-mère, ce qui évite le câblage laborieux. Si l'espace est restreint, la carte connectée peut être encastrée à l'arrière du module étant donné que le circuit de l'écran s'adapte confortablement dans la base de montage pour maintenir un profil mince. Un connecteur de carte microSD fournit une option de stockage multimédia et des capacités d'enregistrement de données.
Les modules d'afficheur gen4 sont alimentés par le processeur Diablo16 de 4D Systems, un contrôleur intégré qui fournit des capacités graphiques, de texte, d'image et d'animation intégrées. Le Diablo16 est entièrement compatible avec l'IDE Workshop4 de 4D Systems, pour donner aux programmateurs la flexibilité de 4 environnements de développement différents.
Caractéristiques
Module d'afficheur 3,2 pouces 240 x 320
Couleurs réelles 65 k RGB
Ecran tactile résistif 4 fils
Compact : dimensions du module 95,7 x 57,1 x 7,5 mm (avec les languettes de montage)
6 barrettes de mémoire Flash 32 ko pour les codes et données d'application utilisateur
32 ko de RAM utilisateur
16 GPIO - dont 4 sorties analogiques configurables
3 canaux I2C
3 canaux SPI
Jusqu'à 6 GPIO peuvent être utilisés comme compteurs de broches
Jusqu'à 6 GPIO pour PWM
Jusqu'à 10 GPIO pour la sortie par impulsion
Jusqu'à 14 GPIO peuvent être configurés pour les entrées d'encodeur en quadrature (2 canaux)
Connexion FPC 30 broches pour les signaux, l'alimentation, les communications, les GPIO et la programmation
Connecteur de carte microSD pour le stockage de fichiers multimédias et l'enregistrement de données
Broche audio PWM dédiée
Prise en charge de toutes les polices Windows
Fonctionnement de 4 à 5,5 V
Conforme RoHS et REACH
Compatible CE.

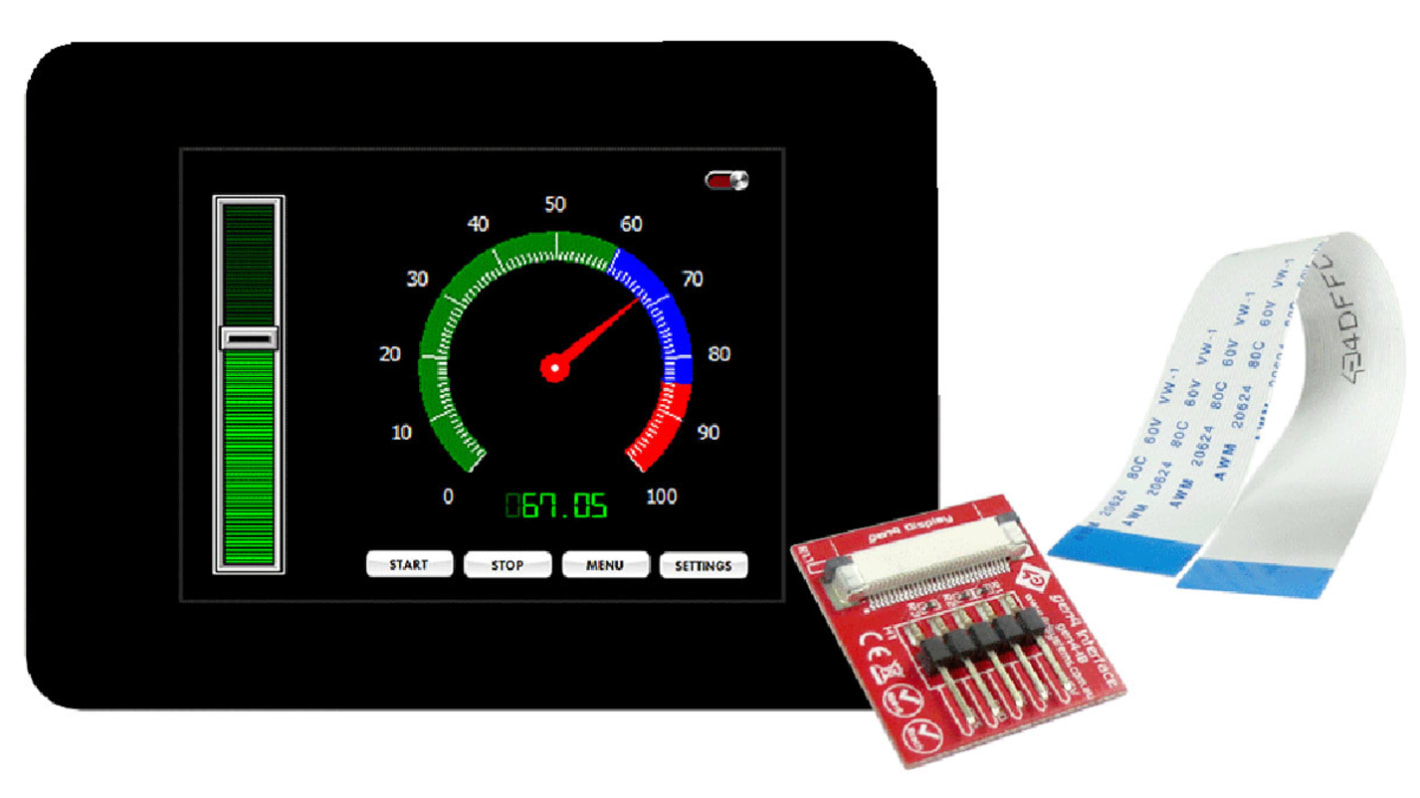

Contenu du kit
1 module d'afficheur LCD 3,2 pouces gen4-uLCD-32DCT-CLB
1 carte d'interface gen4-IB
1 câble FFC 150 mm
Modules d'affichage LCD 4D Systems gen4
