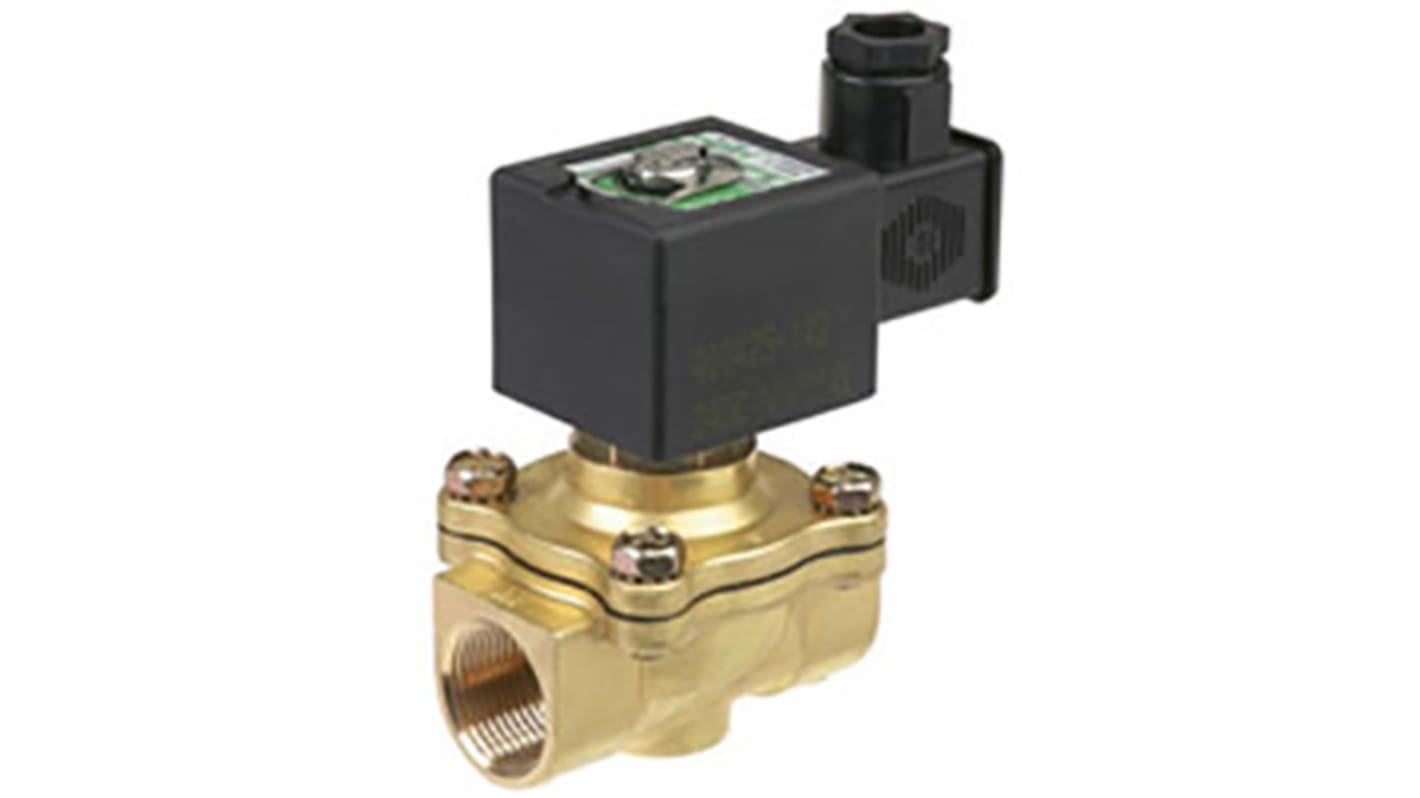

Electrovanne EMERSON – ASCO 210, 24 V c.c., 2 ports , NO
- Code commande RS:
- 488-299
- Référence fabricant:
- E210C035SCD2
- Marque:
- EMERSON – ASCO
4 En stock pour livraison sous 3 jour(s)
Uniquement disponible en livraison standard
Prix pour la pièce
296,84 €
HT
356,21 €
TTC
Unité | Prix par unité |
---|---|
1 + | 296,84 € |
- Code commande RS:
- 488-299
- Référence fabricant:
- E210C035SCD2
- Marque:
- EMERSON – ASCO
Documentation technique
Législation et Conformité
Statut RoHS non applicable
- Pays d'origine :
- GB
Détail produit
Soupapes N / O bidirectionnelles, à commande pilote, pression nulle
Electrovannes bidirectionnelles, à commande pilote, pression minimale de fonctionnement nulle, normalement ouvertes avec raccordement par orifices filetés.
Corps en laiton
Pression non nécessaire pour le fonctionnement
Compact et léger
Connexion par fiche mâle DIN
Peut être assemblé dans n'importe quelle position
Pression non nécessaire pour le fonctionnement
Compact et léger
Connexion par fiche mâle DIN
Peut être assemblé dans n'importe quelle position
Note
Les gammes de pression correspondent à de l'eau et peuvent différer pour les autres liquides.
Electrovannes compactes adaptées à la plupart des applications de maniement des gaz et des liquides. Si cela est utile, les vannes sont indiquées avec un diagramme schématique illustrant la fonction (circuit). Le diagramme est mis en page pour que le côté gauche du diagramme décrive le fonctionnement des vannes lorsque la bobine est alimentée. Lorsque la bobine est mise hors tension, le rappel par ressort (ou servo) contrôle la vanne et est décrit sur le côté droit du diagramme. La désignation 3 / 2 voies indique une vanne dotée de trois ports et de deux modes de fonctionnement. Les vannes 2 / 2 voies sont communément appelées vannes bidirectionnelles. Les désignations de port A, B, P, P1, P2 et R sont utilisées sur les diagrammes schématiques et sont marquées sur les corps de vanne. Les blocs hydrauliques sont marqués pour une fonction des circuits spécifiques mais peuvent être utilisés pour d'autres fonctions. Les références aux diagrammes schématiques et aux caractéristiques techniques indiquent les connexions adéquates et les capacités de pression lorsqu'une fonction de circuit alternative est nécessaire.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Tension d'alimentation | 24 V c.c. |
Nombre de ports | 2 |
Taille de connexion | 3/4pouce |
Raccord | Rp 3/4" femelle |
Commande | Assistée |
Position normale | NO |
Type d'application | Air, gaz inerte, Huile, Eau |
Type d'application | 2/2 |
Diamètre d'orifice | 19mm |
Matériau du corps | Laiton |
Série | 210 |
Pression de service maximale | 9 bar |
Plage de température de fonctionnement | -20 → +75 °C |
Température d'utilisation minimum | -20°C |
Filetage ou type de raccord | Rp |
Température d'utilisation maximum | +75°C |
Connexion Genre | Femelle |
Temps d'ouverture maximum | 120ms |
Temps de fermeture maximum | 120ms |
Facteur de débit Kv | 4.7m³/h |
