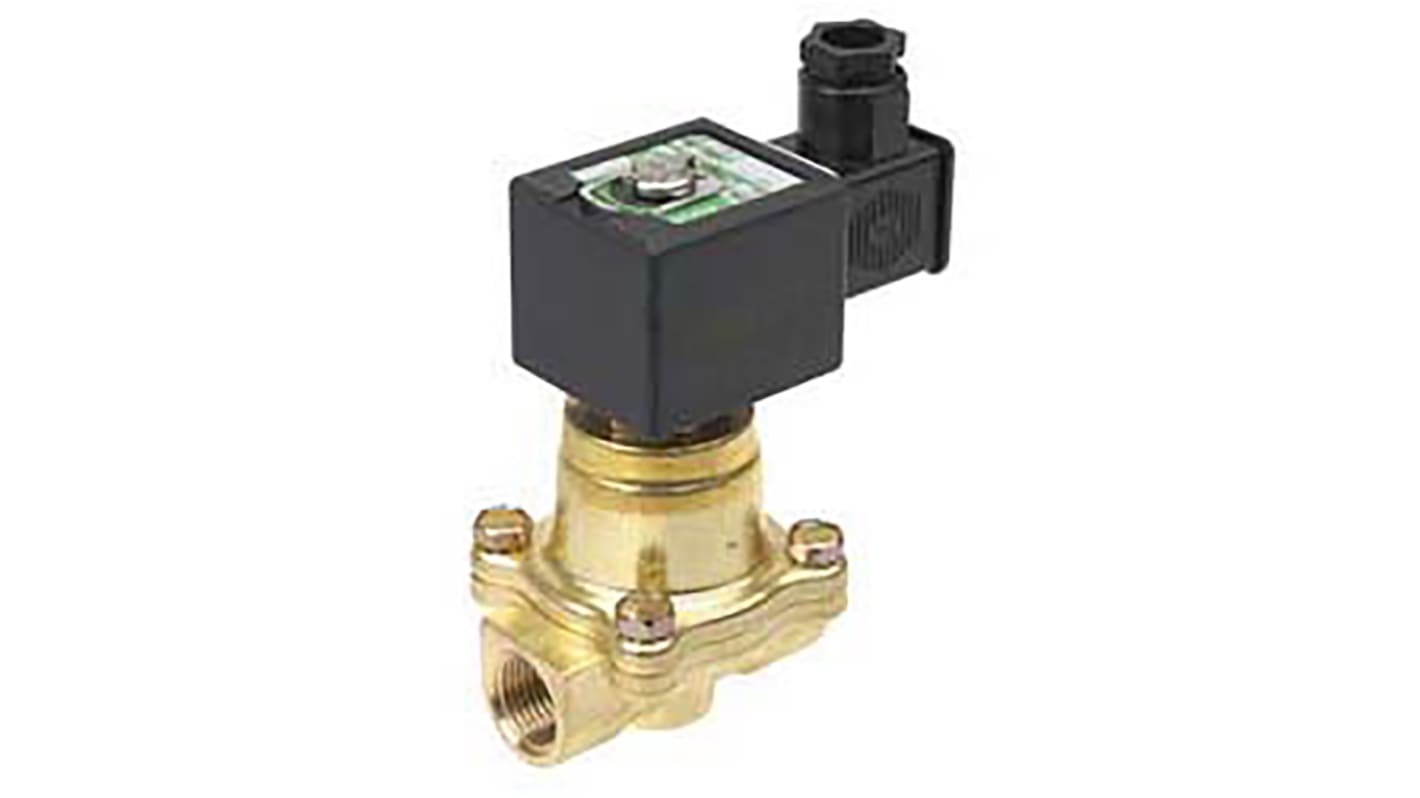

Électrovanne EMERSON – ASCO, 2 ports , NF, 110V c.a.

Electrovannes bidirectionnelles, à commande pilote pour les applications avec eau chaude / vapeur, normalement fermées avec raccordement par orifices filetés.

Corps en laiton

Electrovannes compactes adaptées à la plupart des applications de maniement des gaz et des liquides. Si cela est utile, les vannes sont indiquées avec un diagramme schématique illustrant la fonction (circuit). Le diagramme est mis en page pour que le côté gauche du diagramme décrive le fonctionnement des vannes lorsque la bobine est alimentée. Lorsque la bobine est mise hors tension, le rappel par ressort (ou servo) contrôle la vanne et est décrit sur le côté droit du diagramme. La désignation 3 / 2 voies indique une vanne dotée de trois ports et de deux modes de fonctionnement. Les vannes 2 / 2 voies sont communément appelées vannes bidirectionnelles. Les désignations de port A, B, P, P1, P2 et R sont utilisées sur les diagrammes schématiques et sont marquées sur les corps de vanne. Les blocs hydrauliques sont marqués pour une fonction des circuits spécifiques mais peuvent être utilisés pour d'autres fonctions. Les références aux diagrammes schématiques et aux caractéristiques techniques indiquent les connexions adéquates et les capacités de pression lorsqu'une fonction de circuit alternative est nécessaire.
