Électrovanne Burkert, 2 ports , NF, 24V c.a. 6.35 mm 6.35 mm

Voir l’ensemble des Électrovannes
Prix dégressifs sur quantité

Sous-total (1 unité)*

90,29 €

HT

108,35 €

TTC

Add to Basket
Sélectionner ou entrer la quantité
En stock
  • 4 unité(s) prête(s) à être expédiée(s)
  • Plus 17 unité(s) prête(s) à être expédiée(s) d'un autre centre de distribution
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails

Unité
Prix par unité
1 - 490,29 €
5 +87,50 €

*Prix donné à titre indicatif

Code commande RS:
306-9951
Référence fabricant:
125302
Marque:
Burkert
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout

Marque

Burkert

Type de produit

Électrovanne

Tension d'alimentation

24V c.a.

Nombre de ports

2

Taille de l'orifice d'entrée

6.35 mm

Position normale

NF

Taille d'orifice de sortie

6.35 mm

Diamètre d'orifice

3mm

Genre de l'orifice d'entrée

Femelle

Application

Liquide, Gaz neutre

Série

6013

Matériau du corps

Laiton

Température minimum de fonctionnement

-10°C

Orifice de sortie - Genre

Femelle

Pression de fonctionnement maximum

10 bar

Température d'utilisation maximum

55°C

Normes/homologations

No

Certification ATEX

Non

Facteur de débit Kv

0.23m³/h

Temps d'ouverture maximum

20ms

Temps de fermeture maximum

30ms

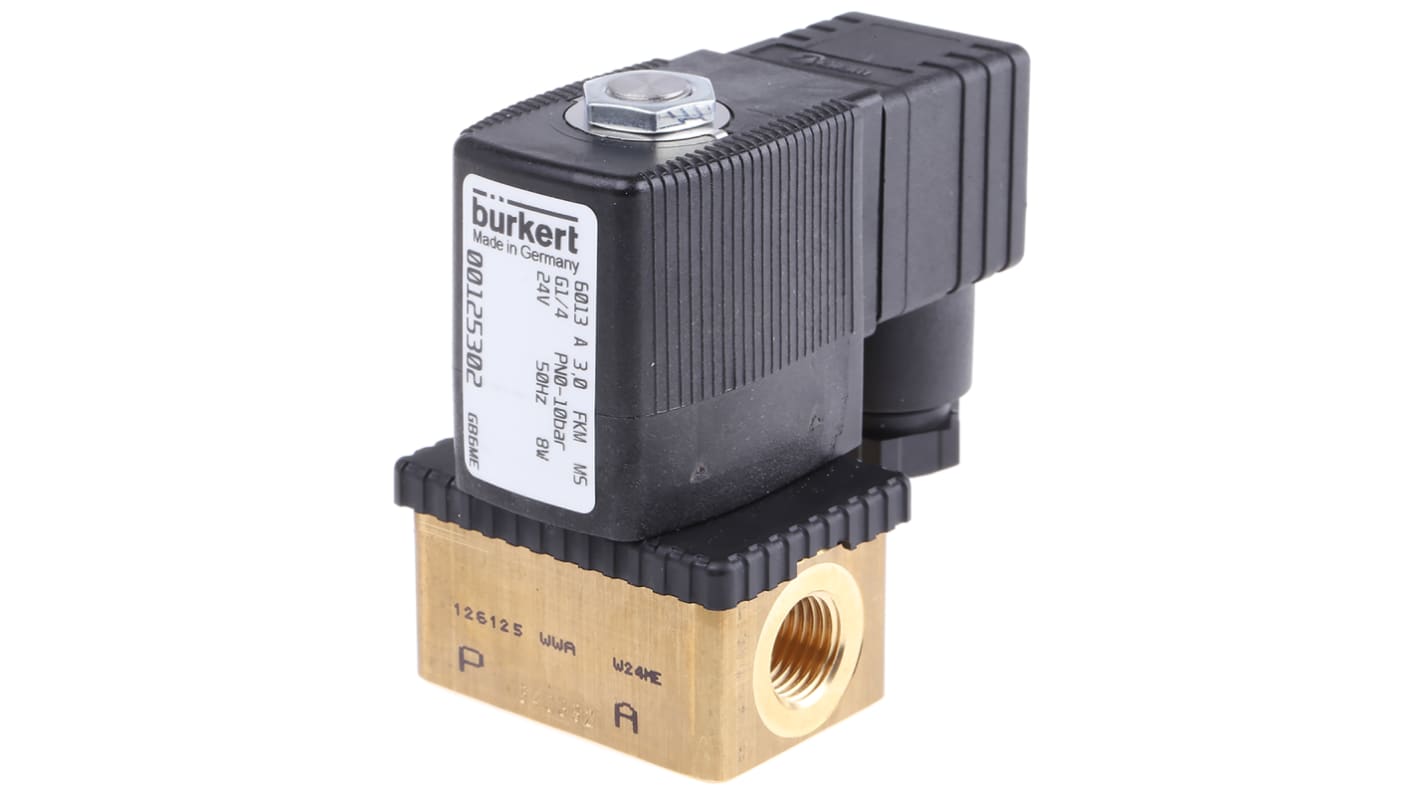

Électrovanne Burkert


L'électrovanne femelle Burkert 6013 de 1/4 pouce G est dotée d'une tension d'alimentation nominale de 24 V c.a. Cette vanne de position NF à 2 ports est un système de coil vissé résistant aux vibrations et est dotée d'un matériau d'étanchéité FKM de haute qualité en standard. La butée et le tube de guidage du plongeur sont soudés ensemble pour améliorer la résistance à la pression et l'étanchéité. Le temps d'ouverture et de fermeture maximum de la vanne est de 20 millisecondes et 30 millisecondes. Il est adapté à l'air comprimé, au gaz naturel, à l'eau et à l'huile hydraulique.

Electrovannes compactes adaptées à la plupart des applications de maniement des gaz et des liquides. Si cela est utile, les vannes sont indiquées avec un diagramme schématique illustrant la fonction (circuit). Le schéma est présenté de sorte que le côté gauche du schéma décrit le fonctionnement de la vanne lorsque la coil est sous tension. Lorsque la bobine est mise hors tension, le rappel par ressort (ou servo) contrôle la vanne et est décrit sur le côté droit du diagramme. La désignation 3/2 indique une vanne avec trois ports et deux modes de fonctionnement. Il est normal de se référer aux vannes 2/2 comme deux façons. Les désignations de port A, B, P, P1, P2 et R sont utilisées sur les diagrammes schématiques et sont marquées sur les corps de vanne. Les blocs hydrauliques sont marqués pour une fonction des circuits spécifiques mais peuvent être utilisés pour d'autres fonctions. Les références aux diagrammes schématiques et aux caractéristiques techniques indiquent les connexions adéquates et les capacités de pression lorsqu'une fonction de circuit alternative est nécessaire.

Caractéristiques et avantages


La pression de service maximale est de 10 bar

Corps en laiton avec coil en polyamide

La coil peut être changée facilement avec la vanne en place

La coil peut être verrouillée en quatre positions de 90° ou se déplacer librement entre les deux

Vanne à action directe et compacte jusqu'à un diamètre de DN 6.0

Le facteur de débit (Kv) est de 0,23 m__LW_AT__3/h

Le milieu n'est en contact qu'avec les contacts internes de la vanne et le corps

La température d'utilisation est comprise entre -10 et 55 °C.

La consommation électrique est de 8 W.

Applications


Commande pneumatique

Arrêt, dosage, remplissage et ventilation

Instruments à petite échelle, technologie de laboratoire et de mesure

Technologie de soudage

Certifications


Indice de protection IP65
