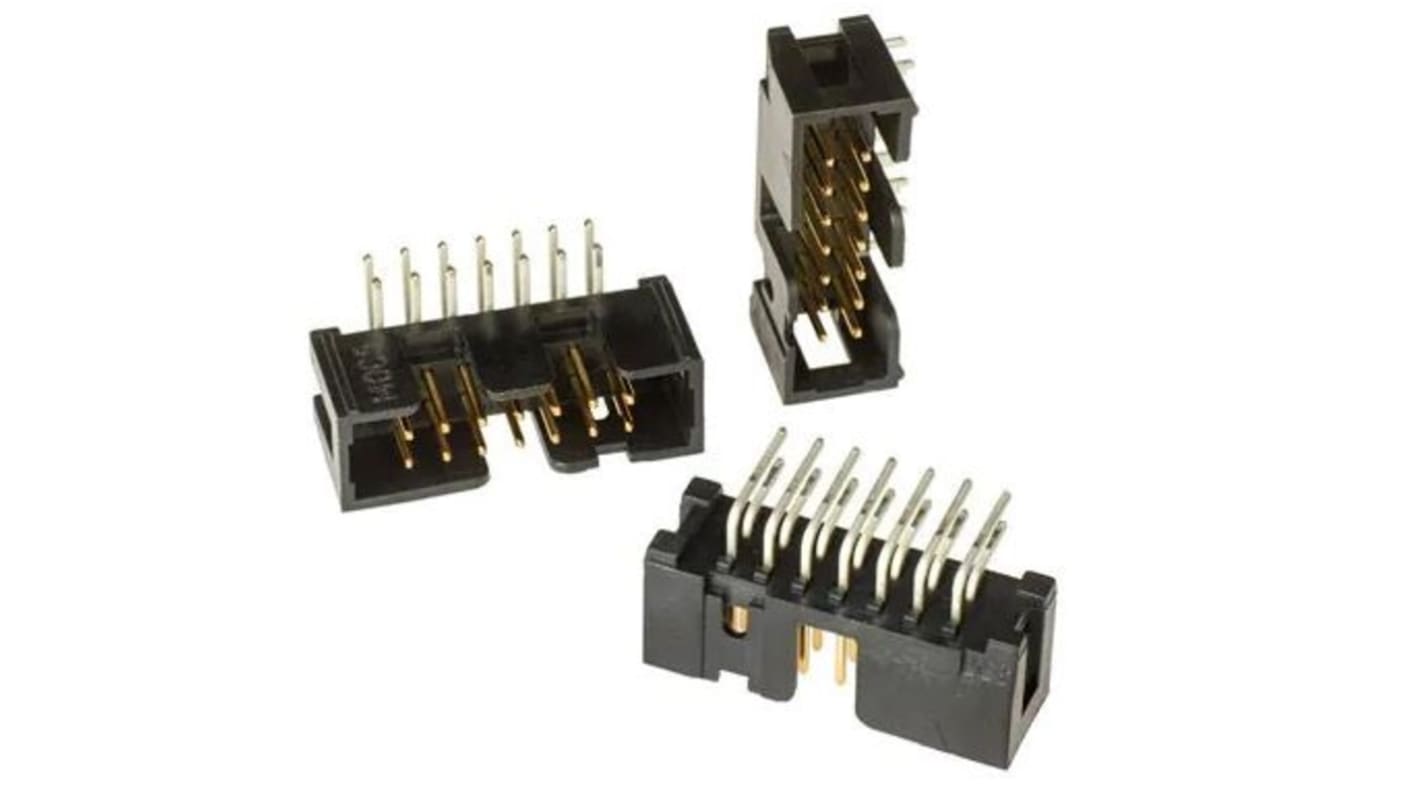

Embase CI 3M 2500, 2.54 mm, 14 pôles , 2 rangées , Angle droit, Traversant, enveloppe de protection
- Code commande RS:
- 614-8978
- Référence fabricant:
- N2514-5002RB
- Marque:
- 3M
Actuellement indisponible
Nous ne savons pas si cet article sera de nouveau disponible. RS a l'intention de le retirer de son assortiment sous peu.
- Code commande RS:
- 614-8978
- Référence fabricant:
- N2514-5002RB
- Marque:
- 3M
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | 3M | |
| Série | 2500 | |
| Type de produit | Embase CI | |
| Pas | 2.54mm | |
| Courant | 2A | |
| Nombre de contacts | 14 | |
| Nombre de rangées | 2 | |
| Orientation | Angle droit | |
| Enveloppé/Non-Enveloppé | enveloppe de protection | |
| Type de montage | Traversant | |
| Système de connecteurs | Carte à carte, Fil à carte | |
| Placage du contact | Or | |
| Matériau de contact | Alliage de cuivre | |
| Température minimum de fonctionnemen | -55°C | |
| Type de raccordement | Soudure | |
| Température d'utilisation maximum | 105°C | |
| Genre du contact | Mâle | |
| Normes/homologations | No | |
| Tension | 1kV | |
| Sélectionner tout | ||
|---|---|---|
Marque 3M | ||
Série 2500 | ||
Type de produit Embase CI | ||
Pas 2.54mm | ||
Courant 2A | ||
Nombre de contacts 14 | ||
Nombre de rangées 2 | ||
Orientation Angle droit | ||
Enveloppé/Non-Enveloppé enveloppe de protection | ||
Type de montage Traversant | ||
Système de connecteurs Carte à carte, Fil à carte | ||
Placage du contact Or | ||
Matériau de contact Alliage de cuivre | ||
Température minimum de fonctionnemen -55°C | ||
Type de raccordement Soudure | ||
Température d'utilisation maximum 105°C | ||
Genre du contact Mâle | ||
Normes/homologations No | ||
Tension 1kV | ||
Embase de circuit imprimé 3M, 14 contacts, à angle droit - Série 2500 - N2514-5002RB
Vous recherchez la pièce manquante pour arrondir votre circuit électrique ? Cette embase de circuit imprimé à angle droit de 3M permet de réaliser toutes les connexions correctes. Avec ses contacts robustes en alliage de cuivre fournissant une conductivité électrique élevée, vous pouvez être sûr de transmissions de signal stables vers votre circuit imprimé. Que vous effectuiez des connexions fil à carte ou carte à carte, cette embase est dotée de transferts fiables.
Caractéristiques et avantages
• L'indice d'inflammabilité UL 94V-0 signifie qu'il empêche la propagation du feu
• L'orientation à angle droit vous permet de l'adapter dans les espaces confinés avec une contrainte de fil minimale
• Le corps en PBT fournit une isolation pour empêcher les dangers électriques
Applications
• Systèmes de télécommunications
• Equipement de chauffage, ventilation, climatisation
• Périphériques informatiques
Comment connecter des fils à cette embase ?
Vous pouvez connecter rapidement des fils à cette embase en les soudant aux broches.
Quelle est la température nominale de cette embase ?
Avec une large plage de températures d'utilisation de -55 à +105 °C, cette embase peut absorber la chaleur dans des environnements difficiles.
Embases de circuit imprimé renforcées à quatre parois bas profil 2,54 x 2,54 mm 3M série 2500
Les embases de circuit imprimé renforcées à quatre parois 2,54 x 2,54 mm de la série 2500 de 3M avec une conception compacte et bas profil sont disponibles en configurations CMS, montage traversant, montage sur CI droit et à angle droit.
Ces embases de circuit imprimé 2,54 mm série 2500 disposent dune polarisation de lemplacement central pour permettre une insertion précise, et dune double polarisation de fente qui rend le connecteur compatible avec dautres conceptions de polarisation. Des versions de ces connecteurs à embase pour circuit imprimé série 2500 sont disponibles avec boîtier noir PCT haute température (260 °C) (références avec préfixe « N »), adapté à des opérations de soudure sans plomb. Les embases pour circuit imprimé à montage traversant avec boîtiers haute température conviennent à la soudure par refusion utilisant la technologie de « pâte à braser dans lorifice ».
Les références (N)25xx-xx02 sont à utiliser avec une épaisseur de CI de 1,57 mm
Les références (N)25xx-xx03 sont à utiliser avec une épaisseur de CI de 2,39 à 3,18 mm
Un loquet est disponible pour une utilisation avec ces embases, voir code commande 192-7782
• Les clips de retenue de fiche femelle sont également disponibles pour ces embases de circuit imprimé renforcées, voir le code commande 323-8220 typiquement
Caractéristiques et avantages
• Design compact, bas profil
• La polarisation de la fente centrale empêche les erreurs d'insertion et réduit le temps d'insertion
• La polarisation à double fente signifie une plus grande compatibilité avec les conceptions de polarisation concurrentes (pas 6, 8 ou 10 pos.)
Clip de retenue en option pour le verrouillage des prises femelles en place et l'augmentation de la fiabilité de connexion dans les environnements à vibrations
Applications
Les embases de circuit imprimé sont utilisées pour connecter deux cartes de circuit imprimé ensemble. Cela le rend extrêmement efficace en n'ayant pas à souder la carte ensemble ou à la câbler et vous permet de gagner du temps. Il est également très facile de retirer la deuxième carte en cas de défaillance.
Pourquoi choisir 3M ?
Les 3M sont un nom fiable dans l'informatique et la connexion électronique. Combiné à RS Components, l'excellent service client, 3M fournit une gamme de solutions de connectivité spécialisées pour une grande variété d'industries et d'applications.
