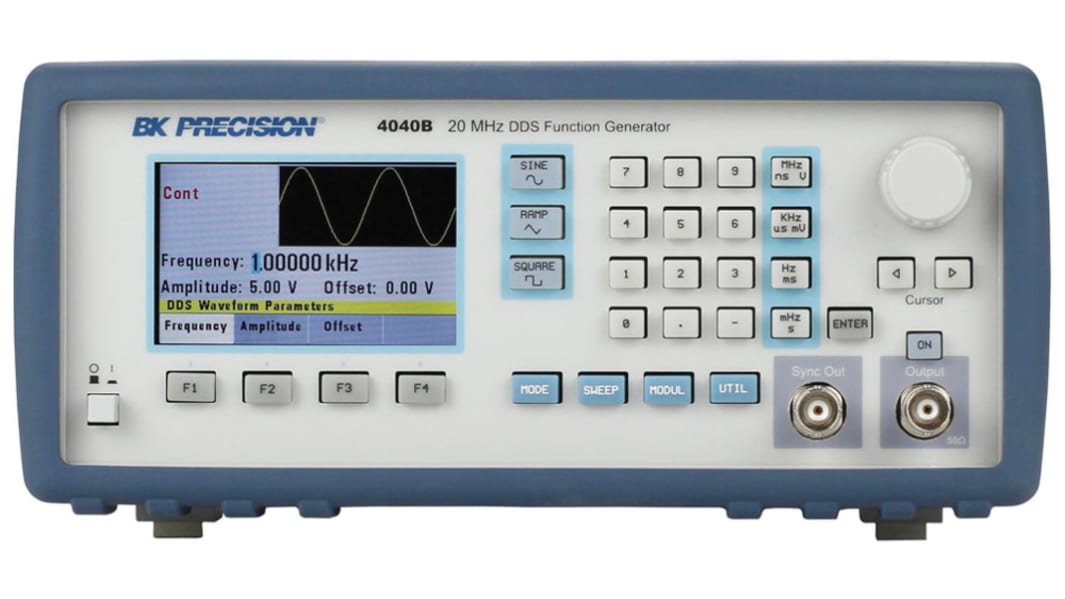

Générateur de fonctions, BK Precision, BK4040B, 20MHz

Les modèles 4014B et 4040B sont des générateurs de fonction de balayage polyvalents, conçus avec une architecture à double technologie combinant la synthèse numérique directe (DDS) et un générateur d'onde carrée à faible gigue. Ces instruments génèrent des formes d'onde sinusoïdales, carrées et triangulaires avec une précision et une stabilité de signal élevées. Les deux modèles fournissent des tensions de sortie variables de 0 à 10 Vpp en 50 ohms (jusqu'à 20 Vpp en circuit ouvert), un balayage linéaire et logarithmique, une modulation AM/FM, et un décalage c.c. variable en continu pour injecter des signaux directement dans les circuits au niveau de polarisation correct.

Génération de formes d'onde sinusoïdale, carrée, triangulaire/de rampe
Ecran LCD couleur brillant avec aperçu de forme d'onde
Balayage linéaire et logarithmique
Modulation AM/FM
Cycle de service ajustable
Conception d'amplificateur à décalage c.c. indépendante permettant de grands décalages sur les formes d'onde de petite amplitude (par exemple, 10 mV)
Enregistrement et rappel des réglages d'instrument
Bouton marche/arrêt de sortie
Déclenchement interne/externe
Mode grille et rafale (4040B uniquement)
Compteur intégré
Interface USB avec jeu de commandes compatibles SCPI
Protection contre le court-circuit et protections contre les surtensions sur toutes les entrées et sorties
