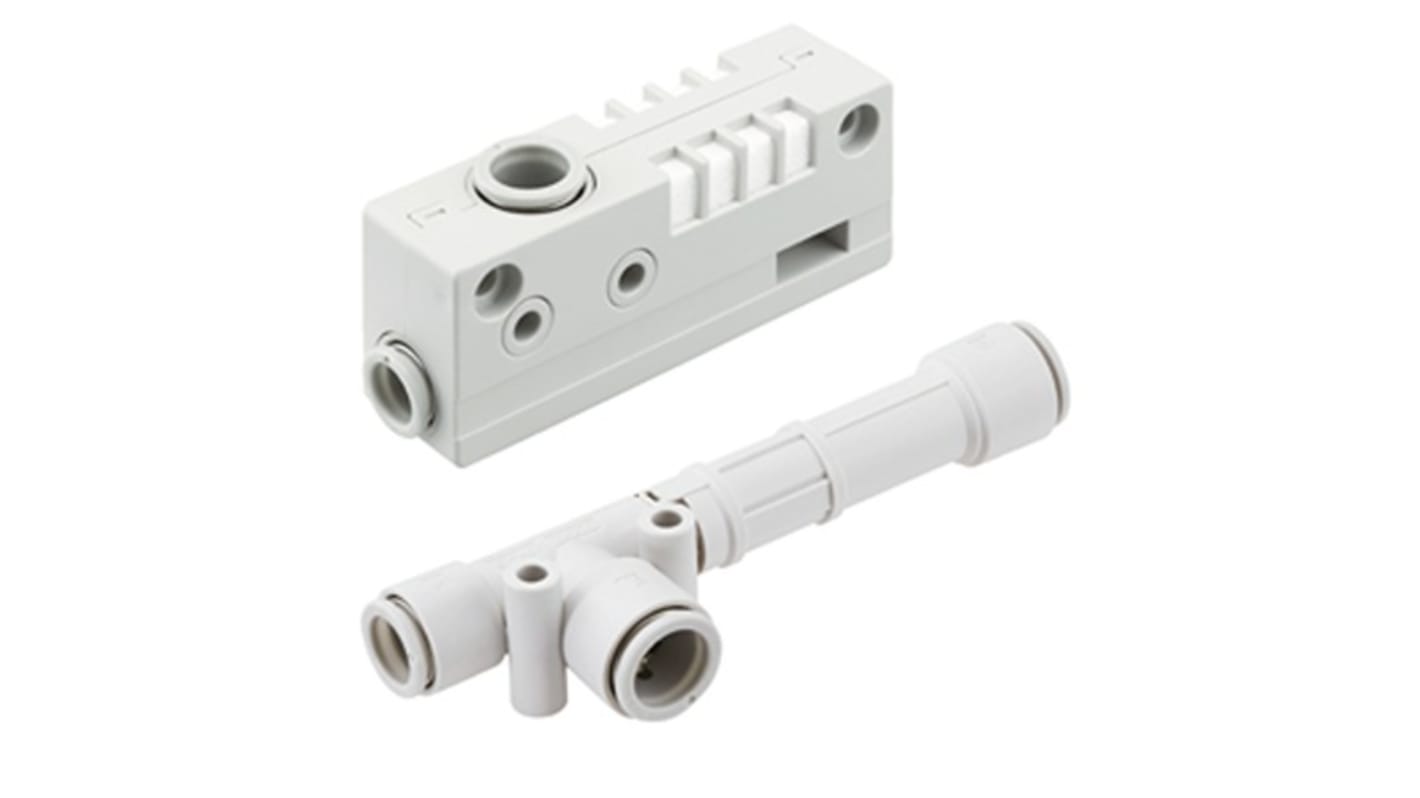

Générateur de vide SMC, buse de 1.8 mm, -88 kPa 65 L/min. ZH
- Code commande RS:
- 280-8177
- Référence fabricant:
- ZH18DSA-10-12-12
- Marque:
- SMC
Sous-total (1 unité)*
63,92 €
HT
76,70 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
En stock
- Plus 1 unité(s) expédiée(s) à partir du 31 août 2026
- Plus 6 unité(s) expédiée(s) à partir du 31 août 2026
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité |
|---|---|
| 1 + | 63,92 € |
*Prix donné à titre indicatif
- Code commande RS:
- 280-8177
- Référence fabricant:
- ZH18DSA-10-12-12
- Marque:
- SMC
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | SMC | |
| Type de produit | Générateur de vide | |
| Débit d'aspiration maximum | 65L/min. | |
| Pression maximum de vide | -88kPa | |
| Diamètre de buse | 1.8mm | |
| Série | ZH | |
| Silencieux | Non | |
| Type de port d'échappement | À visser | |
| Pression maximum d'alimentation | 0.6MPa | |
| Dimension du port à vide | 12 mm | |
| Taille du port d'alimentation | 10 mm | |
| Température minimum de fonctionnemen | -5°C | |
| Température d'utilisation maximum | 50°C | |
| Normes/homologations | RoHS | |
| Dimensions de l'orifice d'échappement | 12 mm | |
| Sélectionner tout | ||
|---|---|---|
Marque SMC | ||
Type de produit Générateur de vide | ||
Débit d'aspiration maximum 65L/min. | ||
Pression maximum de vide -88kPa | ||
Diamètre de buse 1.8mm | ||
Série ZH | ||
Silencieux Non | ||
Type de port d'échappement À visser | ||
Pression maximum d'alimentation 0.6MPa | ||
Dimension du port à vide 12 mm | ||
Taille du port d'alimentation 10 mm | ||
Température minimum de fonctionnemen -5°C | ||
Température d'utilisation maximum 50°C | ||
Normes/homologations RoHS | ||
Dimensions de l'orifice d'échappement 12 mm | ||
- Pays d'origine :
- JP
Éjecteur à vide série ZH de SMC, débit d'aspiration maximal de 65 l/min, pression de vide maximale de -88 kPa - ZH18DSA-10-12-12
Cet éjecteur de vide fournit une génération de vide pneumatique compacte pour les tâches d'automatisation et de manipulation, fonctionnant avec de l'air comprimé comme milieu de pression et conçu pour une installation sur panneau ou en boîtier. Il est adapté aux environnements où une petite unité prête à la connexion fournit un vide pour le pick-and-place, les élévateurs d'aspiration ou la manipulation de composants dans les plages de températures industrielles normales.
Caractéristiques et avantages
• Diamètre de buse de 1,8 mm pour des performances d'aspiration ciblées
• Vacuum maximal d'environ -88 kPa permettant une forte capacité de maintien
• Connexion d'alimentation Ø10 en une seule touche pour un assemblage rapide des tubes
• Port d'aspiration Ø12 à simple pression permettant l'installation d'un tuyau d'aspiration direct
• Orifice d'échappement à visser métrique 12 mm pour silencieux ou tuyauterie standard
• Fonctionne jusqu'à 50 °C dans des conditions ambiantes industrielles typiques
• Vacuum maximal d'environ -88 kPa permettant une forte capacité de maintien
• Connexion d'alimentation Ø10 en une seule touche pour un assemblage rapide des tubes
• Port d'aspiration Ø12 à simple pression permettant l'installation d'un tuyau d'aspiration direct
• Orifice d'échappement à visser métrique 12 mm pour silencieux ou tuyauterie standard
• Fonctionne jusqu'à 50 °C dans des conditions ambiantes industrielles typiques
Applications
• Adapté aux pinces de préhension et de positionnement dans l'assemblage électronique
• Idéal pour le transfert de pièces par aspiration dans les lignes mécaniques
• Utilisé avec des ventouses pour la manipulation de composants délicats
• Peut être utilisé pour le levage de feuilles ou de films dans les machines d'emballage
• Idéal pour le transfert de pièces par aspiration dans les lignes mécaniques
• Utilisé avec des ventouses pour la manipulation de composants délicats
• Peut être utilisé pour le levage de feuilles ou de films dans les machines d'emballage
Quels raccords pneumatiques sont nécessaires pour l'installation?
Utilisez des tubes en nylon, nylon ou polyuréthane souples de taille à Ø 10 pour l'alimentation et Ø 12 pour les connexions de vide et d'échappement.
Comment l'unité fonctionne-t-elle à des températures ambiantes variables?
Il fonctionne de manière fiable entre -5 et 50 °C pour le milieu sous pression et l'environnement environnant.
Quelle capacité de débit d'air doit-on attendre pendant le fonctionnement?
Le débit utilisable typique spécifié est de 65 à 76 l/min (ANR) en fonction du contexte de mesure et de la configuration de l'installation.
Un silencieux est-il inclus dans la version en boîtier?
La configuration du boîtier est livrée sans silencieux, mais fournit un orifice d'échappement métrique vissé pour en accepter un si nécessaire.
