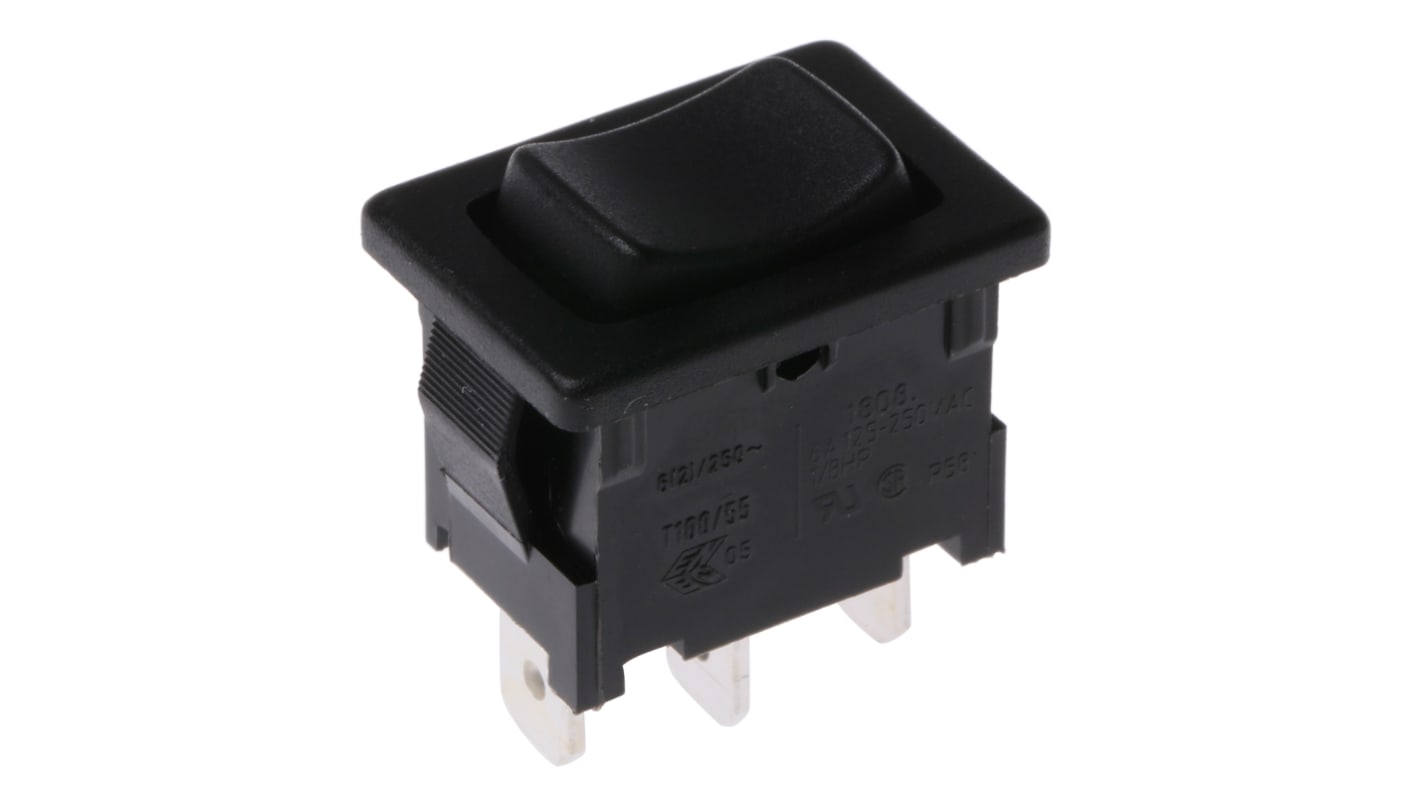

Interrupteur à bascule On-Off-On On-Neutre-On 1RT Marquardt Panneau
- Code commande RS:
- 741-0889
- Numéro d'article Distrelec:
- 135-03-112
- Référence fabricant:
- 1808.1302
- Marque:
- Marquardt
Prix dégressifs sur quantité
Sous-total (1 unité)*
4,12 €
HT
4,94 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
En stock
- 102 unité(s) prête(s) à être expédiée(s)
- Plus 91 unité(s) prête(s) à être expédiée(s) d'un autre centre de distribution
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité |
|---|---|
| 1 - 24 | 4,12 € |
| 25 - 49 | 3,92 € |
| 50 - 99 | 3,69 € |
| 100 + | 3,38 € |
*Prix donné à titre indicatif
- Code commande RS:
- 741-0889
- Numéro d'article Distrelec:
- 135-03-112
- Référence fabricant:
- 1808.1302
- Marque:
- Marquardt
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | Marquardt | |
| Configuration de contact | 1RT | |
| Type de produit | Interrupteur à bascule | |
| Fonctionnement de l'interrupteur | On-Off-On | |
| Matériau du boîtier | Polyamide | |
| Taille de découpe du panneau | 19.4 x 12.9 mm | |
| Courant du contact de commutation | 6A | |
| Lumineux | Non | |
| Couleur de l'actionneur | Noir | |
| Série | 1800 | |
| Type de terminaison | Connexion rapide | |
| Type de montage | Panneau | |
| Indice IP | IP40 | |
| Tension de contact CC | 28V c.c. | |
| Température minimum de fonctionnement | 55°C | |
| Type d'actionneur | Rectangulaire | |
| Tension de contact CA | 250V c.a. | |
| Température d'utilisation maximum | -20°C | |
| Configuration du commutateur | On-Neutre-On | |
| Normes/homologations | CE, CSA, BS, VDE, UL, RoHS | |
| Durée de vie mécanique | 50000Operations | |
| Sélectionner tout | ||
|---|---|---|
Marque Marquardt | ||
Configuration de contact 1RT | ||
Type de produit Interrupteur à bascule | ||
Fonctionnement de l'interrupteur On-Off-On | ||
Matériau du boîtier Polyamide | ||
Taille de découpe du panneau 19.4 x 12.9 mm | ||
Courant du contact de commutation 6A | ||
Lumineux Non | ||
Couleur de l'actionneur Noir | ||
Série 1800 | ||
Type de terminaison Connexion rapide | ||
Type de montage Panneau | ||
Indice IP IP40 | ||
Tension de contact CC 28V c.c. | ||
Température minimum de fonctionnement 55°C | ||
Type d'actionneur Rectangulaire | ||
Tension de contact CA 250V c.a. | ||
Température d'utilisation maximum -20°C | ||
Configuration du commutateur On-Neutre-On | ||
Normes/homologations CE, CSA, BS, VDE, UL, RoHS | ||
Durée de vie mécanique 50000Operations | ||
Interrupteurs à bascule, série Marquardt 1800
Interrupteurs à bascule unipolaires et bipolaires Marquardt série 1800. Les interrupteurs à bascule 1800 à longue durée de vie sont conçus pour des appareils de classe II et sont disponibles dans plusieurs modèles (non lumineux, actionneurs entièrement lumineux néons rouges, orange ou verts 230 V c.a., corps noirs ou blancs et diverses légendes anti-abrasion sur l'actionneur).
Les interrupteurs à bascule 1800 sont dotés de contacts argent dans les formats de commutation 1 NO, 1 RT, 2 NO ou 2 RT, qui incluent des commutations à 2 ou 3 positions, marche-arrêt, arrêt central et inverseurs avec contacts à verrouillage ou momentanés. Le corps de l'interrupteur à bascule à enduit de surface mat satiné s'enclenche rapidement dans les découpes du panneau de 0,75 à 3 mm d'épaisseur. Les ergots de fixation sur le boîtier de l'interrupteur garantissent en outre une excellente étanchéité.
Les couvercles en PVC transparent protègent les interrupteurs à bascule série 1800 contre les infiltrations de poussière et d'eau. L'actionneur de l'interrupteur à bascule est en outre conforme à la norme IP64.
Intensité nominale élevée, jusqu'à 12 A
Courant d'appel élevé (capacitif) jusqu'à 50 A, codes commande 741-0855 et 607-7365 jusqu'à 70 A
Distance entre les contacts ≥ 3 mm (à l'exception des modèles à position d'arrêt centrale, 3 positions, dont la distance de contact est < 3 mm)
Résistance de contact : <100 mΩ
Résistance d'isolation : >100 MΩ
Connexion électrique via les broches à souder sur CI, cosses à souder ou cosses languettes Faston / à raccordement rapide de 4,8 mm
Inflammabilité conforme à la norme UL 94 V-2
Interrupteurs à bascule Marquardt
Note
Revêtement PVC anti-éclaboussures conçu pour les interrupteurs unipolaires et bipolaires disponibles, voir codes commande 133-6287 et 134-0400 respectivement.
Le modèle correspondant au code commande 607-7343 est doté d'un couvercle résistant à la poussière.
Corps blancs unipolaires et bipolaires disponibles, voir codes commande 741-0918 et 741-0864 respectivement.
L'état momentané des types momentanés est affiché entre parenthèses (ex. : (marche) - arrêt - (marche)).
Les valeurs citées d'intensité de courant et de durée de vie sont nominales. Veuillez voir la fiche technique pour plus de valeurs.
Le modèle correspondant au code commande 607-7343 est doté d'un couvercle résistant à la poussière.
Corps blancs unipolaires et bipolaires disponibles, voir codes commande 741-0918 et 741-0864 respectivement.
L'état momentané des types momentanés est affiché entre parenthèses (ex. : (marche) - arrêt - (marche)).
Les valeurs citées d'intensité de courant et de durée de vie sont nominales. Veuillez voir la fiche technique pour plus de valeurs.
Approvals
UL, CSA, ENEC
