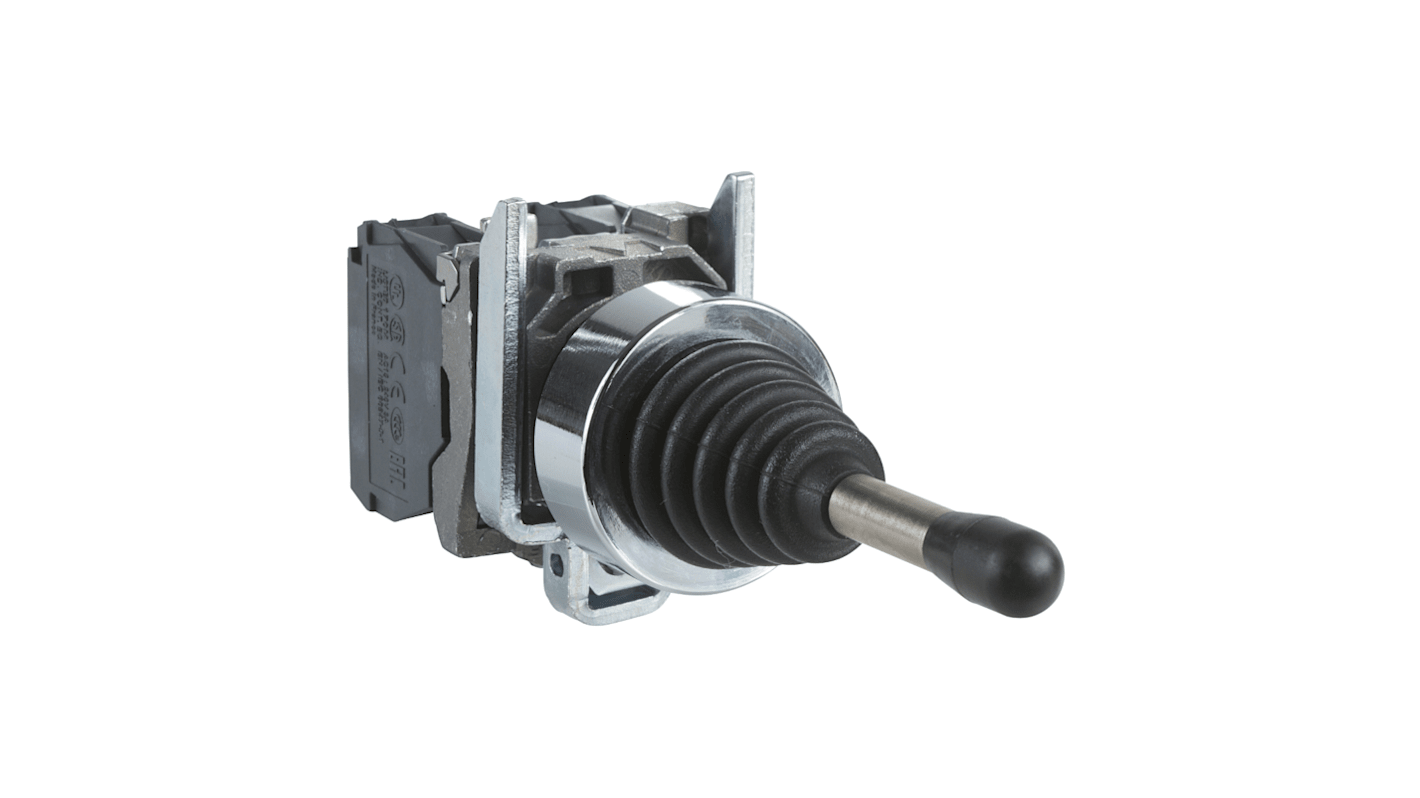

Commutateur de joystick Schneider Electric Harmony XD4 2 axes Ressort de rappel 600V 1NO
- Code commande RS:
- 609-9860
- Référence fabricant:
- XD4PA22
- Marque:
- Schneider Electric

Voir l’ensemble des Joysticks
15 pour livraison dès le lendemain (stock France)
33 Sous 2 jour(s) (stock Europe)
Prix pour la pièce
88,30 €
HT
105,96 €
TTC
Unité | Prix par unité |
1 + | 88,30 € |
- Code commande RS:
- 609-9860
- Référence fabricant:
- XD4PA22
- Marque:
- Schneider Electric
- Pays d'origine :
- FR
Législation et Conformité
- Pays d'origine :
- FR
Détail produit
Manipulateurs série XD4 PA
Manipulateurs à collerette métallique, 2 ou 4 directions à rappel à zéro ou sans rappel.
Raccordement par vis étrier.
Raccordement par vis étrier.
Homologations
UL, CSA, IEC, CE, JIS, NEMA
Commutateur à joystick à coupure faible de Schneider Electric, 220 mA, 600 V - série Harmony XD4 - XD4PA22
Ce commutateur de joystick Schneider Electric se déplace dans deux directions, pour pouvoir l'utiliser pour une manipulation précise des objets. L'unité est fournie équipée d'un bloc de contact et d'un collier de fixation robuste en Zamak (alliage de zinc) pour une installation sécurisée. Avec un diamètre standard de 22 mm, il s'adapte à la plupart des ponts de commande. Vous pouvez le relier à une source d'alimentation par le biais des bornes à vis de serrage - elles fournissent une connexion fiable et offrent la résistance mécanique nécessaire pour résister aux vibrations.
Caractéristiques et avantages
L'indice de protection IP66 (indice de protection) indique une protection complète contre la poussière et les jets d'eau
Axe de fonctionnement 54 mm pour une portée et une manipulation faciles
Le métal chromé est extrêmement résistant à l'usure et à la déchirure et dure plus longtemps
Plage de températures d'utilisation étendue de -25 à +70 °C pour une utilisation dans des conditions difficiles
Axe de fonctionnement 54 mm pour une portée et une manipulation faciles
Le métal chromé est extrêmement résistant à l'usure et à la déchirure et dure plus longtemps
Plage de températures d'utilisation étendue de -25 à +70 °C pour une utilisation dans des conditions difficiles
Applications
Grues industrielles
Usines
Usines d'assemblage
Industrie automobile
Usines
Usines d'assemblage
Industrie automobile
Quelle durable est ce commutateur de joystick ?
Ce commutateur fournit 1 000 000 cycles de vie mécaniques, ce qui permet de compter sur une longue durée de vie.
Combien de positions ce commutateur de joystick possède-t-il ?
Ce commutateur est doté de trois positions. Une position de fonctionnement est son état de repos. Les deux autres vont dans différentes directions et déterminent le mouvement du commutateur.
REMARQUE DES INGÉNIEURS
Ce manipulateur 2 directions est avec rappel au centre.
Gammes modulaires de boutons-poussoirs et de lampes témoins de 22 mm avec cadre chromé.
La tête est maintenue automatiquement en place à l'intérieur de la découpe.
Autobloquante, résistant aux vibrations et fixation en trois points.
Etiquettes prémarquées et vides disponibles.
Etiquettes personnalisées utilisant le logiciel de création d'étiquettes, voir le code commande 503-5023.
Connexions rapides.
Possibilité d'installer jusqu'à neuf blocs électriques grâce à un montage à clips simple.
Technologie LED brevetée intégrée fournissant 100 000 heures de service résistant aux vibrations et aux interférences électromagnétiques.
Plage de températures d'utilisation : -25 à +70 °C
Toutes les têtes nécessitent une découpe de panneau de 22,3 à 22,5 mm de Ø.
La tête est maintenue automatiquement en place à l'intérieur de la découpe.
Autobloquante, résistant aux vibrations et fixation en trois points.
Etiquettes prémarquées et vides disponibles.
Etiquettes personnalisées utilisant le logiciel de création d'étiquettes, voir le code commande 503-5023.
Connexions rapides.
Possibilité d'installer jusqu'à neuf blocs électriques grâce à un montage à clips simple.
Technologie LED brevetée intégrée fournissant 100 000 heures de service résistant aux vibrations et aux interférences électromagnétiques.
Plage de températures d'utilisation : -25 à +70 °C
Toutes les têtes nécessitent une découpe de panneau de 22,3 à 22,5 mm de Ø.
Caractéristiques techniques
Attribut | Valeur |
Série | Harmony XD4 |
Nombre d'axes | 2 |
Technologie de l'interrupteur | Ressort de rappel |
Indice de protection | IP66 |
Type de manipulateur | Levier |
Tension de contact | 600V |
Courant de contact | 220 mA |
Configuration de contact | 1NO |
Matériau du contact | Nickel argent |
Type de terminaison | Vis |
Durée de vie mécanique | 1000000Cycles |
Profondeur panneau arrière | 43mm |
Température d'utilisation minimale | -25°C |
Produit Better World | Oui |
Température maximale d'utilisation | +70°C |
Certification Better World | Green Premium |
Température de fonctionnement | -25 → +70°C |
