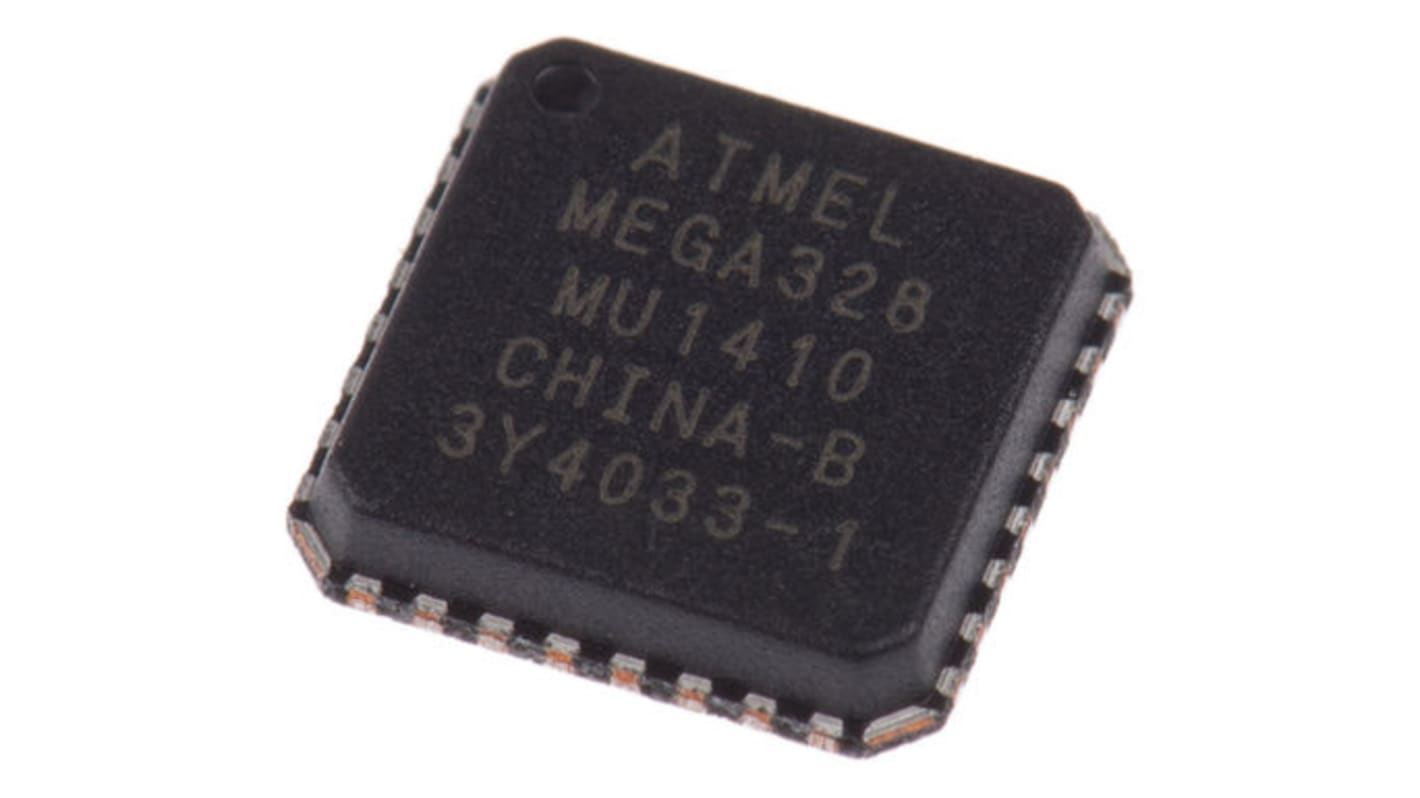

Microcontrôleur, 8bit, 2 Ko RAM, 32 Ko, 20MHz, VQFN 32, série ATmega
- Code commande RS:
- 131-0269
- Référence fabricant:
- ATMEGA328-MU
- Marque:
- Microchip
845 En stock pour livraison sous 3 jour(s)
Uniquement disponible en livraison standard
Prix pour l'unité (par multiple de 5)
2,25 €
HT
2,70 €
TTC
Unité | Prix par unité | le paquet* |
---|---|---|
5 - 20 | 2,25 € | 11,25 € |
25 - 95 | 2,18 € | 10,90 € |
100 + | 2,104 € | 10,52 € |
*Prix donné à titre indicatif
- Code commande RS:
- 131-0269
- Référence fabricant:
- ATMEGA328-MU
- Marque:
- Microchip
Documentation technique
Législation et Conformité
Détail produit
Microcontrôleurs 8 bits ATmega328 megaAVR
Le microcontrôleur Atmel ATmega328 est un circuit megaAVR 8 bits basé sur l'architecture RISC améliorée AVR. En exécutant des instructions puissantes dans un seul cycle d'horloge, l'ATmega328 atteint des cadences approchant 1 MIPS par MHz, permettant d'équilibrer la consommation d'énergie et la vitesse.
Caractéristiques du microcontrôleur
Fréquence d'utilisation : 20 MHz max.
Jusqu'à 20 MIPS à 20 MHz
Flash 32 ko
EEPROM 1 024 o
SRAM 2 ko
131 instructions : la plupart des cycles d'horloge simples
32 registres d'usage général
23 GPIO
Reset à la mise sous tension et détection de baisse de tension programmable
Oscillateur étalonné en interne
Sources d'interruption externe et interne
Cinq modes veille à économie d'énergie
Interruptions interne et externe
Fonctionnement entièrement statique
Jusqu'à 20 MIPS à 20 MHz
Flash 32 ko
EEPROM 1 024 o
SRAM 2 ko
131 instructions : la plupart des cycles d'horloge simples
32 registres d'usage général
23 GPIO
Reset à la mise sous tension et détection de baisse de tension programmable
Oscillateur étalonné en interne
Sources d'interruption externe et interne
Cinq modes veille à économie d'énergie
Interruptions interne et externe
Fonctionnement entièrement statique
Caractéristiques du périphérique
Convertisseur analogique-numérique (ADC) 10 bits 15 kéch/s - 8 ou 6 canaux
Détection tactile capacitive - 16 canaux
Capteur de température
Deux timers de 8 bits
Un timer de 16 bits
Module de comparaison de sortie - 6 canaux
Six canaux PWM
USART série programmable
Interface série SPI maître/esclave
Interface série 2 fils orientée octet - compatible I2C
Timer Watchdog programmable avec oscillateur séparé
Comparateur analogique
Interruption et réveil sur changement de broche
Détection tactile capacitive - 16 canaux
Capteur de température
Deux timers de 8 bits
Un timer de 16 bits
Module de comparaison de sortie - 6 canaux
Six canaux PWM
USART série programmable
Interface série SPI maître/esclave
Interface série 2 fils orientée octet - compatible I2C
Timer Watchdog programmable avec oscillateur séparé
Comparateur analogique
Interruption et réveil sur changement de broche
Caractéristiques techniques
Attribut | Valeur |
---|---|
Série | ATmega |
Type de boîtier | VQFN |
Type de montage | CMS |
Nombre de broches | 32 |
Cœur du circuit | AVR |
Largeur de bus de données | 8bit |
Taille de la mémoire programme | 32 Ko |
Fréquence maximum | 20MHz |
Taille de la RAM | 2 Ko |
Canaux USB | 0 |
Nombre d'unités PWM | 1 |
Nombre de canaux SPI | 2 |
Tension d'alimentation de fonctionnement typique | 1,8 → 5,5 V |
Nombre de canaux CAN | 0 |
Nombre de canaux USART | 1 |
Nombre de canaux UART | 0 |
Nombre de canaux I2C | 0 |
CAN | 8 x 10 bits |
Nombre de canaux Ethernet maximum | 0 |
Hauteur | 0.95mm |
Nombre de canaux LIN | 0 |
Largeur | 5.1mm |
Dimensions | 5.1 x 5.1 x 0.95mm |
Nombre de canaux Ethernet | 0 |
Modulation de largeur d'impulsion | 1 (6 canaux) |
Type de mémoire programme | Flash |
Longueur | 5.1mm |
Nombre de canaux PCI | 0 |
Température d'utilisation maximum | +85 °C |
Température de fonctionnement minimum | -40 °C |
Architecture de jeu d'instruction | RISC |
Nombre d'entrée CNA | 1 |
