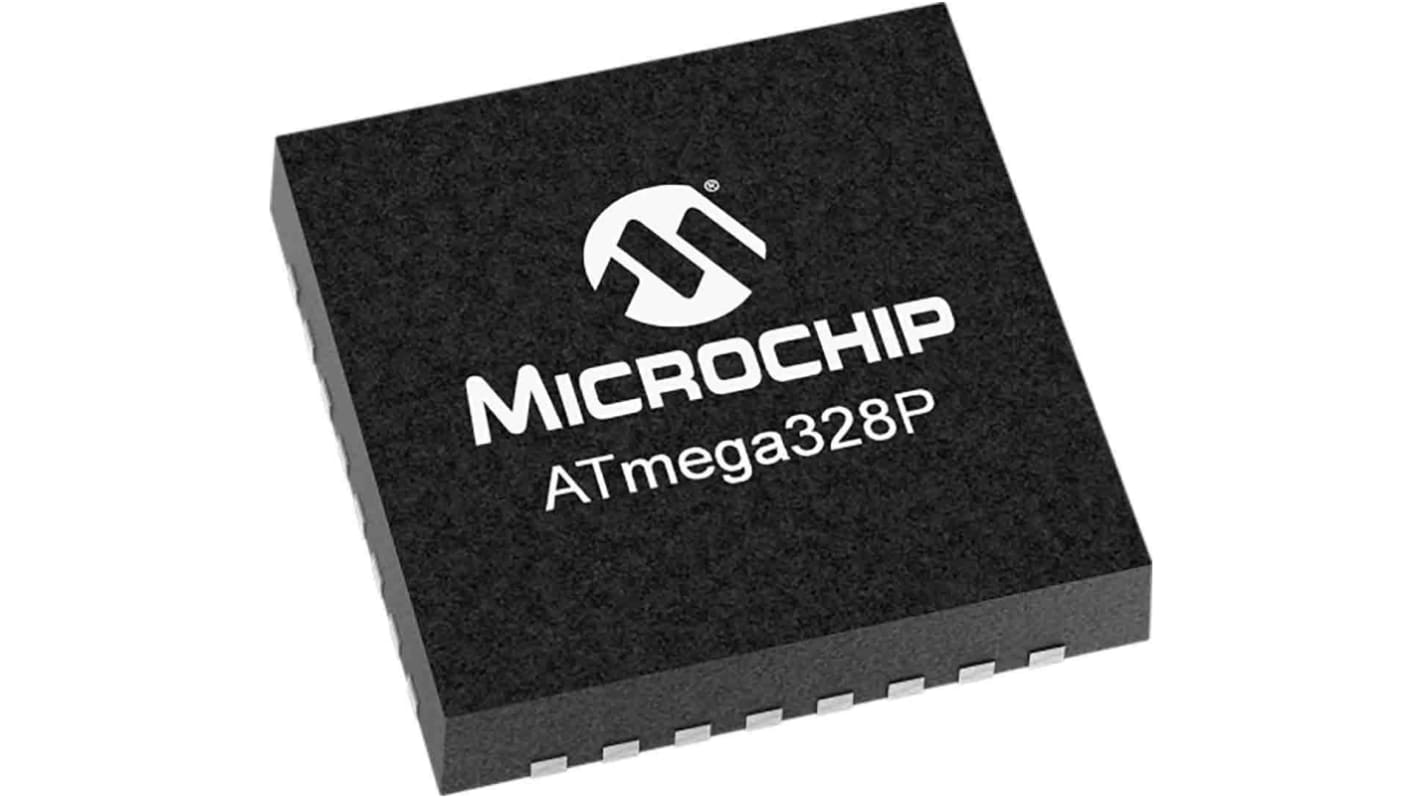

Microcontrôleur, 8bit, 2 Ko RAM, 32 Ko, 20MHz, VQFN 32, série ATmega328P

Le microcontrôleur CMOS 8 bits ATmega328P de Microchip est basé sur l'architecture RISC améliorée AVR. Il fonctionne sur 2,7 à 5,5 V. Le noyau AVR combine un jeu d'instructions riche avec 32 registres de travail à usage général. Il est doté de 32 ko de mémoire Flash programmable dans le système avec des capacités de lecture pendant l'écriture, 1 ko d'EEPROM, 2 ko de SRAM, 23 lignes d'E/S à usage général, 32 registres de travail à usage général, trois timers/compteurs flexibles avec modes de comparaison, interruptions internes et externes, un USART programmable en série, une interface série à 2 fils orientée octet, Un port série SPI, un ADC 10 bits 6 canaux (8 canaux dans les boîtiers TQFP et QFN/MLF), un timer Watchdog programmable avec oscillateur interne et cinq modes d'économie d'énergie sélectionnables par logiciel. Le mode inactif arrête le processeur tout en permettant la SRAM, les timers/compteurs, l'USART, l'interface série à 2 fils, le port SPI, Et système d'interruption pour continuer à fonctionner. Le mode de mise hors tension enregistre le contenu du registre mais bloque l'oscillateur, ce qui désactive toutes les autres fonctions de circuit jusqu'à la prochaine interruption ou réinitialisation matérielle.

Débit jusqu'à 16 MIPS à 16 MHz
Multiplicateur 2 cycles intégré
Segments de mémoire non volatiles à haute endurance
Verrou de programmation pour la sécurité logicielle
Deux timers/compteurs 8 bits avec préréglage séparé et mode de comparaison
Un timer/compteur 16 bits avec un préréglage séparé, un mode de comparaison et un mode de capture
Compteur en temps réel avec oscillateur séparé
USART série programmable
Interface série SPI maître/esclave
Réinitialisation à la mise sous tension et détection de brochage programmable
Oscillateur étalonné interne
Sources d'interruption externes et internes
Boîtier QFN/MLF 32 fils et TQFP 32 contacts
