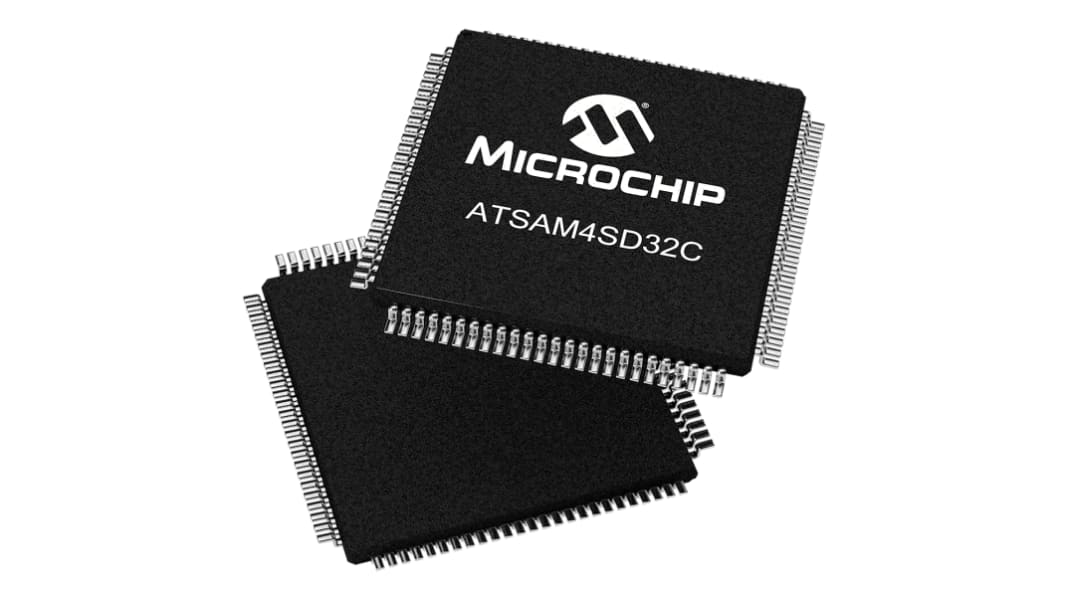

Microcontrôleur, 32bit, 160 kB RAM, 2,048 Mo, 120MHz, LQFP 100, série SAM4S
- Code commande RS:
- 133-0935
- Référence fabricant:
- ATSAM4SD32CA-AU
- Marque:
- Microchip
En cours d'approvisionnement
Ajouté
Prix pour la pièce
11,21 €
HT
13,45 €
TTC
| Unité | Prix par unité |
| 1 - 24 | 11,21 € |
| 25 - 99 | 10,65 € |
| 100 + | 10,14 € |
- Code commande RS:
- 133-0935
- Référence fabricant:
- ATSAM4SD32CA-AU
- Marque:
- Microchip
Documentation technique
Législation et Conformité
Détail produit
Microcontrôleurs SMART SAM4S ARM® Cortex-M3
Les microcontrôleurs Atmels SMART ont été développés pour vous soutenir dans vos innovations de l’IoT (Internet of Things), fournissant des circuits sécurisés avec connexion sans fil, et une plus grande capacité de mémoire et de stockage des données.
Caractéristiques et avantages des microcontrôleur SAM4S
•Excellente prise en charge des écrans tactiles capacitifs (logiciel de bibliothèque QTouch® disponible)
•Détection de violation
•Vitesse de 120 MHz maximum
•Jusqu'à 2 048 ko de mémoire Flash
•Jusqu'à 160 ko de mémoire statique
•Horloge temps réel
•Capteur de température
•MCI pour SDIO/SD/MMC
•Interface de bus externe avec un contrôleur de mémoire statique qui se connecte à une SRAM, une PSRAM, une mémoire Flash NOR, un module LCD, une mémoire Flash NAND, 2 USART, 2 UART, 2 TWI, 3 SPI, 1 I2S, un timer PWM, des timers 16 bits à 30 canaux, un ADC 12 bits et un DAC 12 bits
•3 modes de faible consommation
•Adaptés aux alimentations 1,62 et 3,6 V
Caractéristiques et avantages des microcontrôleur SAM4S
•Excellente prise en charge des écrans tactiles capacitifs (logiciel de bibliothèque QTouch® disponible)
•Détection de violation
•Vitesse de 120 MHz maximum
•Jusqu'à 2 048 ko de mémoire Flash
•Jusqu'à 160 ko de mémoire statique
•Horloge temps réel
•Capteur de température
•MCI pour SDIO/SD/MMC
•Interface de bus externe avec un contrôleur de mémoire statique qui se connecte à une SRAM, une PSRAM, une mémoire Flash NOR, un module LCD, une mémoire Flash NAND, 2 USART, 2 UART, 2 TWI, 3 SPI, 1 I2S, un timer PWM, des timers 16 bits à 30 canaux, un ADC 12 bits et un DAC 12 bits
•3 modes de faible consommation
•Adaptés aux alimentations 1,62 et 3,6 V
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Série | SAM4S |
| Type de boîtier | LQFP |
| Type de montage | CMS |
| Nombre de broches | 100 |
| Cœur du circuit | ARM Cortex M4 |
| Largeur de bus de données | 32bit |
| Taille de la mémoire programme | 2,048 Mo |
| Fréquence maximum | 120MHz |
| Taille de la RAM | 160 kB |
| Canaux USB | 1 |
| Nombre d'unités PWM | 1 x 16 bit |
| Nombre de canaux SPI | 3 |
| Nombre de canaux UART | 2 |
| Tension d'alimentation de fonctionnement typique | 1,2 V |
| Nombre de canaux I2C | 2 |
| Nombre de canaux USART | 2 |
| Nombre de canaux CAN | 0 |
| Nombre de canaux PCI | 0 |
| Nombre de canaux Ethernet | 0 |
| Architecture de jeu d'instruction | RISC |
| Nombre de canaux LIN | 0 |
| Type de mémoire programme | Flash |
| Nombre d'entrée CNA | 1 |
| Modulation de largeur d'impulsion | 1 (4 x 16 bits) |
| Température d'utilisation maximum | +85 °C |
| Dimensions | 14 x 14 x 1.45mm |
| Longueur | 14mm |
| CAN | 16 x 12 bits |
| Largeur | 14mm |
| Hauteur | 1.45mm |
| Nombre de canaux Ethernet maximum | 0 |
| Température de fonctionnement minimum | -40 °C |
