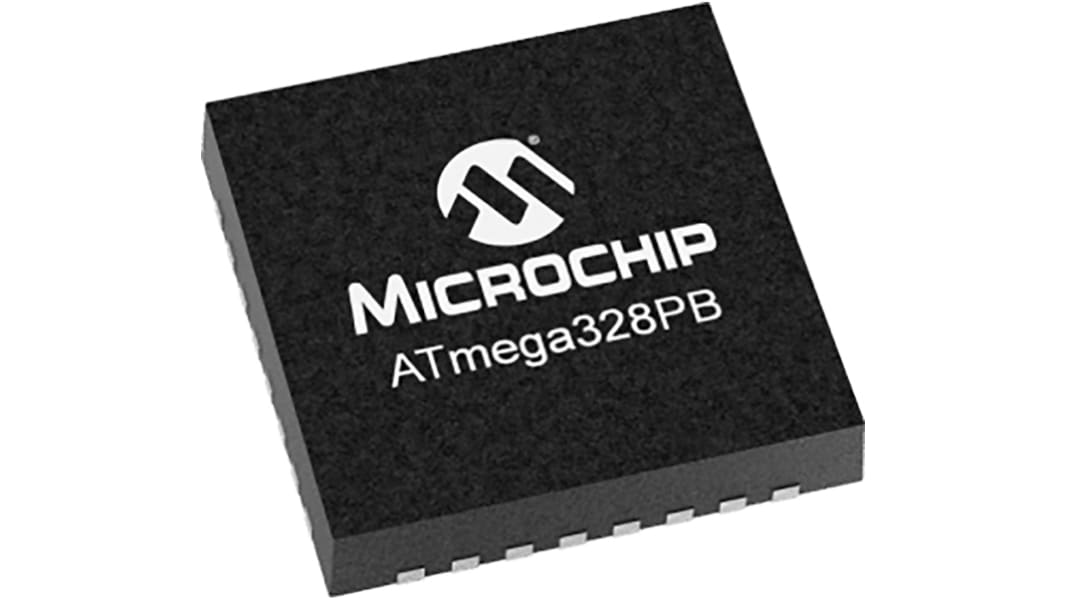

Microcontrôleur, 8bit, 2 Ko RAM, 32 Ko, 20MHz, VQFN 32, série ATmega

Type de famille Microchip Technology ATMEGA, boîtier VQFN, processeur AVR RISC 32 broches à montage en surface avec un microcontrôleur 8 bits Pico Power Technology. Sa tension nominale maximale est de 5,5 V. Ce microcontrôleur fonctionne à une vitesse maximale de 20 MHz et est doté d'une mémoire de programme Flash ISP de 32 ko, de 2 ko de SRAM interne et de 1 ko d'EEPROM. Il est doté de 27 lignes d'E/S programmables à usage général. Il est doté ADC 10 bits 8 canaux dans un boîtier TQFP et QFN/MLF, d'un timer Watchdog programmable avec un oscillateur interne et de cinq modes d'économie d'énergie sélectionnables par logiciel. En exécutant des instructions puissantes en un seul cycle d'horloge, le dispositif atteint des débits approchant de 1 MIPS par MHz, permettant d'équilibrer la consommation d'énergie et la vitesse de traitement.

10 canaux PWM
• 131 instructions puissantes : exécution de cycle à une seule horloge
Registre à usage général 32 x 8
Sources d'interruption externes et internes
Fonctionnement entièrement statique
Multiplicateur à 2 cycles intégré
Les plages de températures d'utilisation sont comprises entre -40 et 105 °C.
Contrôleur tactile périphérique (PTC)
• Reset à la mise sous tension et détection de brochage programmable
Six modes de veille : inactif, réduction du bruit ADC, économie d'énergie, mise hors tension, veille et veille étendue
• Trois timers/compteurs 16 bits avec préscaleur séparé, mode de comparaison et mode de capture
• Deux timers/compteurs 8 bits avec préscaleur séparé et mode de comparaison
• Deux USART avec générateur de vitesse de transmission fractionnaire, détection automatique de transmission et de démarrage de trame
Mode de communication série UART à deux fils pour usage général
• cycles d'écriture/d'effacement : 10 000 Flash/100 000 EEPROM

Systèmes intégrés
• moniteurs LCD et téléviseurs
Station d'accueil pour PC mobile
• Cartes mères PC
• Imprimantes et scanners
