Carte d'évaluation pour ALED7707 compatible avec Driver de LED Driver de LED STMicroelectronics STEVAL
- Code commande RS:
- 196-1806
- Référence fabricant:
- STEVAL-ILL067V1
- Marque:
- STMicroelectronics
Ce produit n’est pas disponible à la commande pour le moment.
Malheureusement, ce produit n'est pas disponible en stock pour le moment. Nous ne pouvons accepter la prise de commande sur cette référence.
Ajouté
Prix pour la pièce
52,27 €
HT
62,72 €
TTC
Unité | Prix par unité |
1 - 1 | 52,27 € |
2 - 4 | 50,85 € |
5 - 9 | 49,51 € |
10 - 24 | 48,24 € |
25 + | 47,04 € |
- Code commande RS:
- 196-1806
- Référence fabricant:
- STEVAL-ILL067V1
- Marque:
- STMicroelectronics
Documentation technique
Législation et Conformité
- Pays d'origine :
- IT
Détail produit

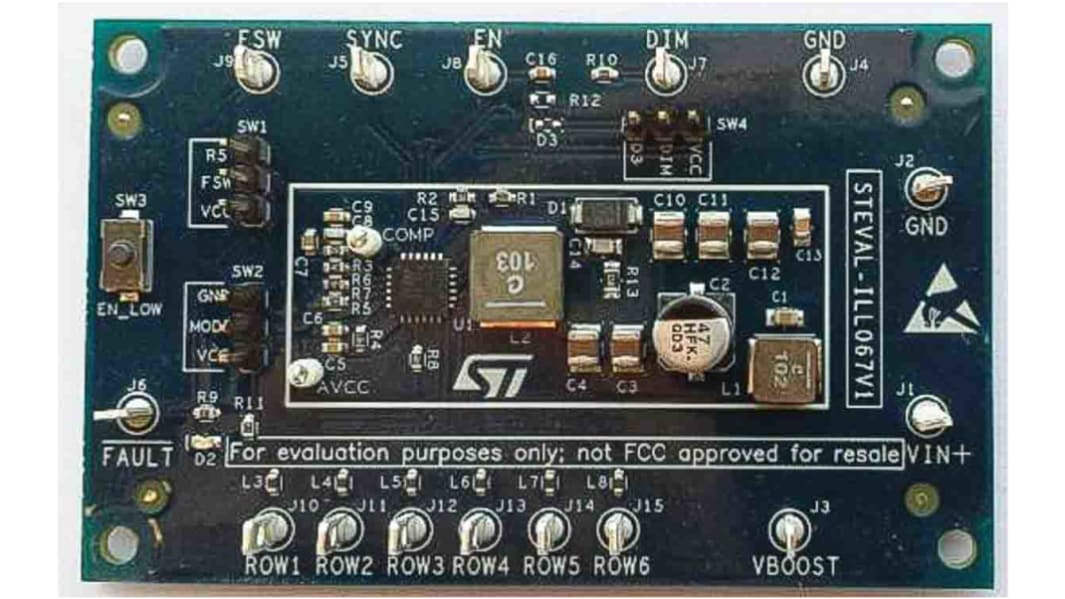

L'objectif de cette carte d'évaluation est de fournir un exemple d'application d'un driver de LED à courant moyen à six canaux utilisant la puce ALED7707. Le convertisseur de boost monolithique fournit la tension d'alimentation de LED requise à partir d'un seul rail d'alimentation, tandis que la luminosité des chaînes de LED connectées aux six sorties est contrôlée par un signal PWM. Des conditions de défaut de court-circuit à LED et LED ouvertes sont détectées et gérées. La carte a été conçue pour fournir une solution de référence compacte pour les applications automobiles impliquant plusieurs LED disposées en plusieurs chaînes (par exemple l'éclairage intérieur, le rétroéclairage LCD d'infodivertissement, etc.).
Large plage de tensions d'entrée de 6 V à 32 V
Six canaux de sortie de 70 mA (capables de 30 à 85 mA chacun)
Commande de luminosité PWM (gradation de 10 μs minimum en temps de marche)
Jusqu'à 10 LED blanches par canal (seuil OVP 36 V)
>Rendement de 90 % (VIN = 12 V, VBOOST = 30 V, FSW = 1 MHz, sans snubber)
Filtre d'entrée intégré pour la réduction des IEM
Six canaux de sortie de 70 mA (capables de 30 à 85 mA chacun)
Commande de luminosité PWM (gradation de 10 μs minimum en temps de marche)
Jusqu'à 10 LED blanches par canal (seuil OVP 36 V)
>Rendement de 90 % (VIN = 12 V, VBOOST = 30 V, FSW = 1 MHz, sans snubber)
Filtre d'entrée intégré pour la réduction des IEM
Caractéristiques techniques
Attribut | Valeur |
---|---|
Technologie LED | Driver de LED |
Classification du kit | Carte d'évaluation |
Pour être utilisé avec | Driver de LED |
Dispositif | ALED7707 |
Nom du kit | STEVAL |
