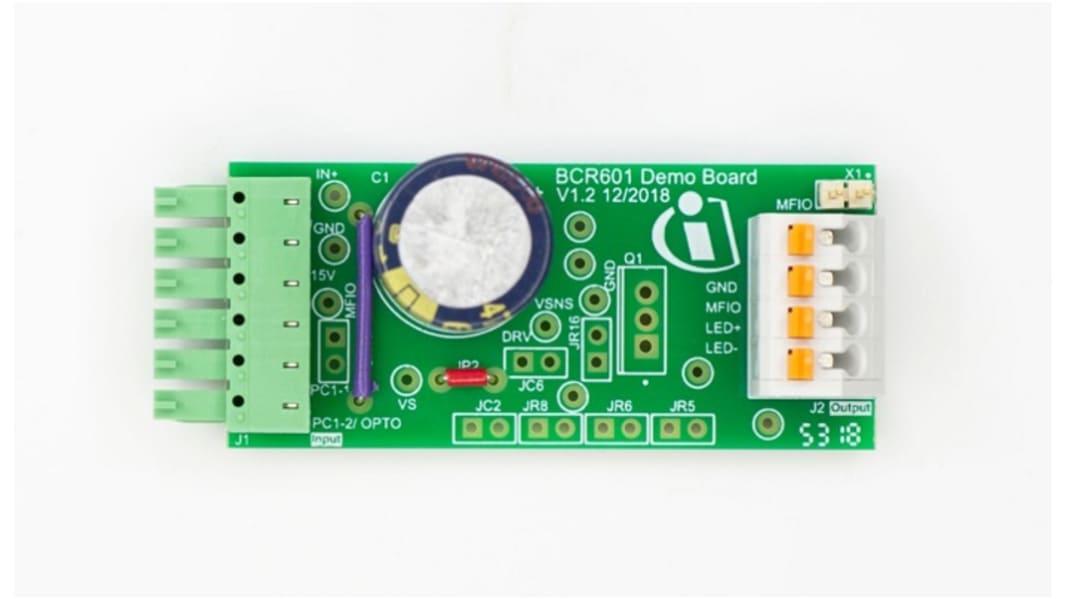

Carte de démonstration, Carte d'évaluation pour XDPL8219 compatible avec BCR601 Driver de LED Infineon

La carte de démonstration Infineon BCR601, un contrôleur de LED linéaire DC-DC 60 V pour les applications d'éclairage général. Le BCR601 présente une régulation linéaire du courant, diverses fonctions de protection et des options de gradation analogique. La caractéristique principale du BCR601 est le contrôle actif de la marge de sécurité (AHC) réalisé par une boucle de rétroaction de tension unique du côté primaire. Cela permet de contrôler efficacement non seulement le courant mais aussi la tension. Cette carte est destinée à l'évaluation de la conception de drivers de LED économiques, extrêmement fiables et éco-énergétiques avec BCR601. La carte est configurée pour avoir un courant de sortie de 700 mA. Une conception de référence modulaire composée de la carte XDPL8219 pour le côté primaire - un convertisseur c.a./c.c. flyback configurable numériquement - avec la carte BCR601 est disponible.

Tension d'alimentation de 8 V à 60 V
Contrôle actif de la marge de sécurité
Configurable par la carte jusqu'à 1,5 A pour le contrôle du courant de la LED
Suppression des ondulations de l'alimentation 100 Hz/120 Hz
Précision du courant de la LED ±3 %
Gradation analogique jusqu'à 3 %
Carte adaptée à l'assemblage avec boîtiers de transistor de types SOT-223 DPAKTO-220
Capacité d'entrée flexible sélectionnable comme dispositif CMS céramique ou comme dispositif électrolyte
Protection Hot Plug pour minimiser le courant d'appel de la LED
Protection contre les surtensions
Fonction de protection contre la surchauffe selon la température de jonction
