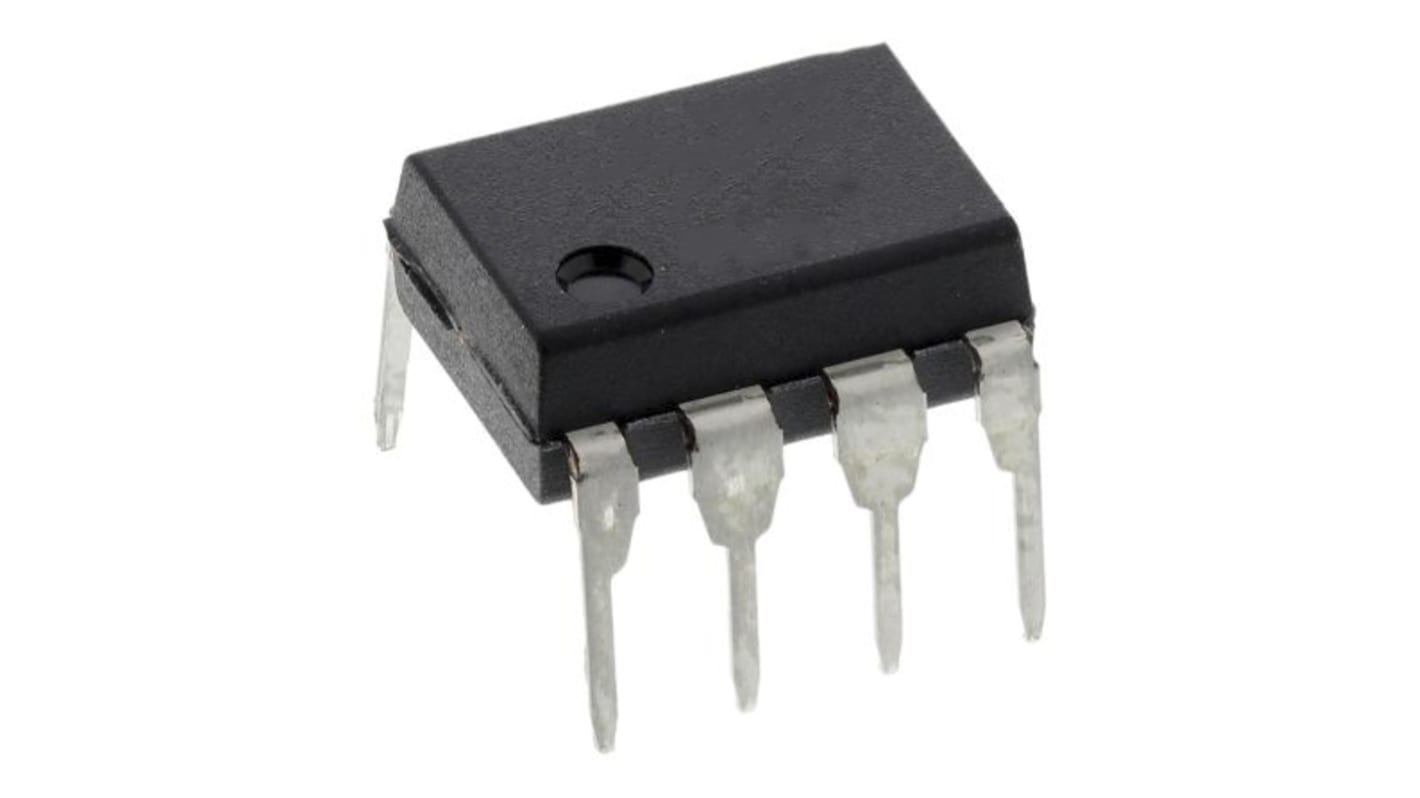

Non Optocoupleur onsemi CC 1 voies Traversant 0.19 % PDIP 8 broches
- Code commande RS:
- 186-8307
- Référence fabricant:
- 6N136VM
- Marque:
- onsemi
Sous-total (1 paquet de 5 unités)*
3,63 €
HT
4,355 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
Dernier stock RS
- 435 dernière(s) unité(s), prête(s) à l'envoi d'un autre centre de distribution
Unité | Prix par unité | le paquet* |
|---|---|---|
| 5 + | 0,726 € | 3,63 € |
*Prix donné à titre indicatif
- Code commande RS:
- 186-8307
- Référence fabricant:
- 6N136VM
- Marque:
- onsemi
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | onsemi | |
| Type de montage | Traversant | |
| Type de produit | Optocoupleur | |
| Tension directe maximum | 1.8V | |
| Nombre de canaux | 1 | |
| Emballage | Tube | |
| Nombre de broches | 8 | |
| Type de Boitier | PDIP | |
| Type de courant d'entrée | CC | |
| Courant d'entrée maximum | 16mA | |
| Tension d'isolement | 5kVrms | |
| Température minimum de fonctionnement | -40°C | |
| Sortie logique | Oui | |
| Température d'utilisation maximum | 100°C | |
| Taux de transfert de courant maximum | 50% | |
| Normes/homologations | EN, IEC, UL | |
| Taux de transfert de courant minimum | 0.19% | |
| Série | 6N136 | |
| Standard automobile | Non | |
| Sélectionner tout | ||
|---|---|---|
Marque onsemi | ||
Type de montage Traversant | ||
Type de produit Optocoupleur | ||
Tension directe maximum 1.8V | ||
Nombre de canaux 1 | ||
Emballage Tube | ||
Nombre de broches 8 | ||
Type de Boitier PDIP | ||
Type de courant d'entrée CC | ||
Courant d'entrée maximum 16mA | ||
Tension d'isolement 5kVrms | ||
Température minimum de fonctionnement -40°C | ||
Sortie logique Oui | ||
Température d'utilisation maximum 100°C | ||
Taux de transfert de courant maximum 50% | ||
Normes/homologations EN, IEC, UL | ||
Taux de transfert de courant minimum 0.19% | ||
Série 6N136 | ||
Standard automobile Non | ||
Les optocoupleurs 6N135M, 6N136M, HCPL4503M, HCPL2530M et HCPL2531M se composent d'une LED AlGaAs optiquement couplée à un transistor photodétecteur haute vitesse. Une connexion séparée pour la polarisation de la photodiode améliore la vitesse de plusieurs ordres de grandeur par rapport aux optocoupleurs phototransistors conventionnels en réduisant la capacité de la base-collecteur du transistor d'entrée. Le HCPL4503M n'a pas de connexion interne à la base du phototransistor pour une meilleure immunité au bruit. Un blindage de bruit interne fournit un rejet de mode commun supérieur jusqu'à 50 000 V/μs.
Haut débit : 1 Mbit/s
Double canal : HCPL2530M, HCPL2531M
TTC garanti de 0 à 70 °C
Sans connexion de base pour une meilleure immunité au bruit (HCPL4503M)
CMR supérieur de 15 000 V/μs minimum (HCPL4503M)
Produits finaux
Production et distribution d'énergie
Moteur industriel
Onduleur
Applications
Récepteurs de ligne
Remplacement de transformateur d'impulsions
Interface de sortie vers CMOS-LSTTL-TTL
Couplage analogique à large bande passante
