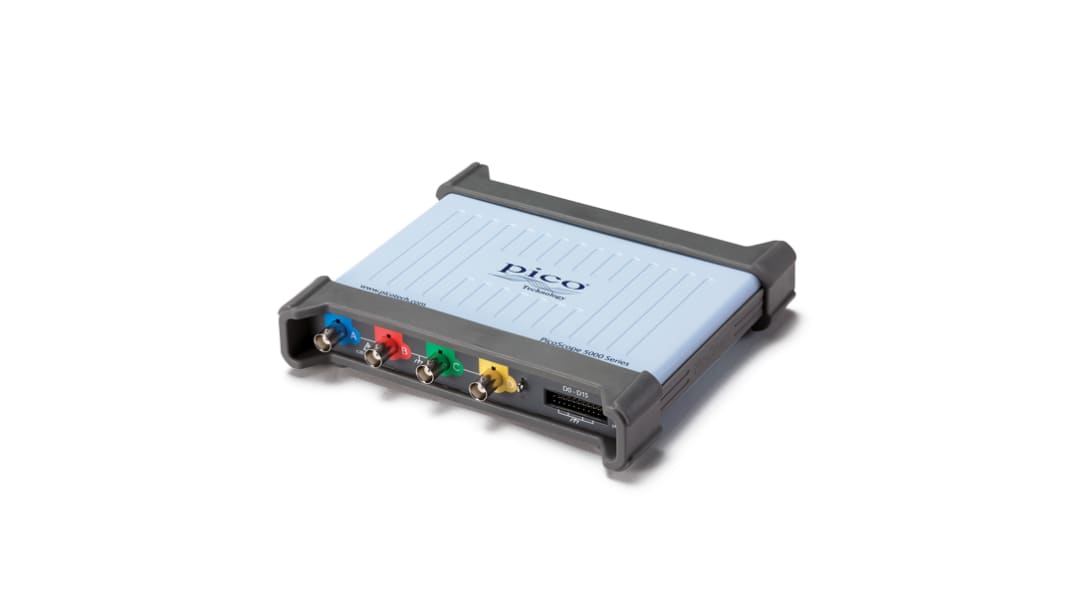

Oscilloscope, 200 MHz Pico Technology série PicoScope 5000D Connectable PC 20 canaux

Sous-total (1 unité)*

3 249,65 €

HT

3 899,58 €

TTC

Add to Basket
Sélectionner ou entrer la quantité
En stock
  • 2 unité(s) prête(s) à être expédiée(s)
  • Plus 12 unité(s) prête(s) à être expédiée(s) d'un autre centre de distribution
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité
Prix par unité
1 +3 249,65 €

*Prix donné à titre indicatif

Disponible en version étalonnée :

la pièce

3 534,65 €

HT

4 241,58 €

TTC

Code commande RS:
174-9600
Numéro d'article Distrelec:
301-11-506
Référence fabricant:
PicoScope 5444D MSO
Marque:
Pico Technology
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout

Marque

Pico Technology

Type de produit

Oscilloscope

Largeur de bande

200MHz

Nombre de canaux

20

Numéro de modèle

PicoScope 5444D MSO

Type d'oscilloscope

Connectable PC

Type d'interface

CAN, LIN, RS-232, RS422, RS-485, SPI, UART, USB

Série

PicoScope 5000D

Normes/homologations

RoHS, WEEE

Largeur

170mm

Hauteur

40mm

Longueur

190mm

Base de temps minimum

1ns/div

Sensibilité verticale minimum

2mV/div

Temps de montée

1.75ns

Sensibilité verticale maximum

4V/div

Base de temps maximum

5000s/div

Source d'alimentation

Adaptateur c.a., USB

Résolution verticale

16 bit

Pays d'origine :
GB

Oscilloscope PicoScope série 5000D, largeur de bande de 200 MHz, résolution verticale de 16 bits - PicoScope 5444D MSO


Cet oscilloscope est un instrument à signaux mixtes basé sur PC conçu pour l'analyse détaillée des signaux dans le développement et le diagnostic. Il combine une fidélité verticale élevée avec un nombre de canaux étendu pour capturer simultanément l'activité analogique et numérique. L'unité fonctionne à partir d'un adaptateur CA ou via USB et est conforme aux normes environnementales RoHS et WEEE.

Caractéristiques et avantages :


• La largeur de bande de 200 MHz fournit des détails de fréquence analogique clairs
• La résolution verticale de 16 bits augmente la granularité de la mesure
• 20 canaux permettent l'acquisition simultanée de plusieurs signaux
• La base de temps de 1 ns/div permet une inspection rapide du domaine temporel
• Le temps de montée de 1,75 ns capture les événements de transition rapides

Applications


• Convient pour le débogage de bus de réseau automobile impliquant CAN et LIN
• Idéal pour l'analyse de bus série avec surveillance des liaisons RS232 et RS485
• Utilisé avec les projets embarqués nécessitant le traçage SPI et UART
• Peut être utilisé pour la vérification de signaux mixtes dans les tests de prototypage
• Utilisé pour la surveillance à long terme avec des réglages de base de temps étendue

Comment l'instrument est-il alimenté?


Il peut être alimenté par un adaptateur secteur ou via la connexion USB.

Quelles interfaces numériques et série sont disponibles pour les mesures?


L'unité fournit des interfaces CAN, LIN, RS232, RS422, RS485, SPI et UART.

Quelle plage de sensibilité verticale peut-on attendre pour les petits signaux?


L'extrémité avant prend en charge une sensibilité jusqu'à 2 mV/div et jusqu'à 4 V/div.

Dans quelle mesure est-il adapté à une surveillance prolongée?


Il offre un réglage de base de temps maximal de 5 000 s/div pour les observations à long terme.

Quel est l'encombrement physique et le facteur de forme qu'il présente?


L'instrument est doté d'un châssis compact mesurant 40 mm de hauteur, 170 mm de largeur et 190 mm de longueur.
