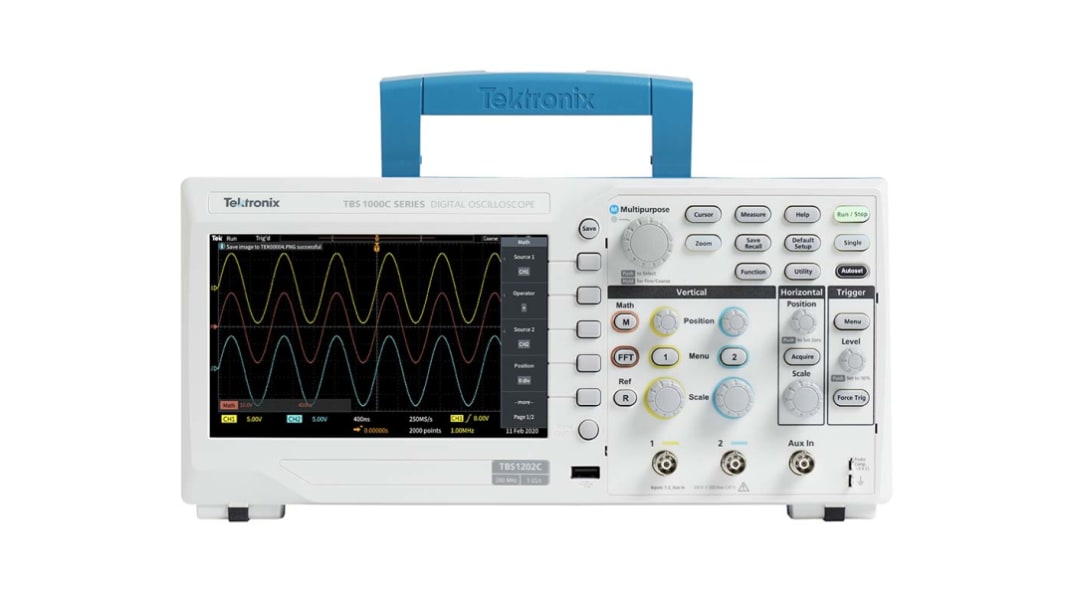

Oscilloscope De table Tektronix série TBS1000C, 200MHz

L'oscilloscope de stockage numérique de la série TBS1000C offre des performances abordables dans une conception compacte. Il est conçu pour répondre aux besoins des établissements d'enseignement d'aujourd'hui, des ingénieurs de conception intégrée et de la communauté des fabricants. L'instrument inclut un écran couleur WVGA de 7 pouces avec une fréquence d'échantillonnage jusqu'à 1 GS/s, des largeurs de bande de 50 à 200 MHz et une garantie de cinq ans. L'instrument est fourni avec un système de matériel de cours novateur qui intègre les exercices de laboratoire avec des instructions étape par étape pour l'utilisation par les étudiants. Le système Help Anywhere® fournit des conseils utiles tout au long de l'interface utilisateur, pour rendre l'instrument plus accessible à un nouvel utilisateur.

L'oscilloscope de la série TBS1000C est conçu pour un apprentissage pratique rapide et un fonctionnement facile avec la bonne combinaison de caractéristiques et de capacités. Les commandes de panneau avant dédiées fournissent un accès facile à tous les réglages importants. La grille avec 10 divisions verticales et 15 divisions horizontales vous permet de voir plus de signaux par écran. Les grands menus avec des informations clairement étiquetées et colorées sur l'écran facilitent la navigation et la recherche d'informations intéressantes. La fonction de zoom vous permet de parcourir rapidement l'enregistrement et de zoomer pour voir les détails du signal dans les zones d'intérêt.

Le système de déclenchement est conçu pour le dépannage des conceptions de signaux mixtes d'aujourd'hui. Au-delà d'un déclenchement de bord de base, il inclut également une largeur d'impulsion et un déclenchement de courant, qui sont particulièrement utiles pour le dépannage des sections numériques de vos conceptions.

Capturez, enregistrez et analysez facilement les résultats de mesure en vous connectant à votre PC au port de périphérique USB à l'arrière de l'instrument et en utilisant le logiciel de communication PC OpenChoice disponible sur le site Web de Tektronix. Il suffit de faire glisser les images d'écran et les données de forme d'onde dans l'application de bureau autonome ou directement dans Microsoft Word et Excel.

Garantie standard
de 5 ansAffichage couleur
WVGA de 7 pouces intégré avec 15 divisions
horizontales32 mesures automatiséesDouble fenêtre
FFT avec affichage simultané du domaine de temps et de
fréquenceCompteur de fréquence de
déclenchementDésactiver les curseurs et les mesures de réglage automatique pour une expérience d'apprentissage
maximaleCapacité de pan et de zoomInterface utilisateur
multilingue avec prise en charge de 10 langues dans l'interface utilisateur et la superposition du panneau
avantEncombrement réduit et poids
légerLa conception sans ventilateur contribue au fonctionnement
à faible bruit Le port hôte USB 2.0 sur le panneau avant pour un stockage rapide et facile des données.
Port de périphérique USB 2.0 sur le panneau arrière pour la connexion à un PC et la commande à distance de l'instrument

TekScopeTM www.tek.
com/en/products/software/tekscope-pc-analysis-softwareKickstart www.tek.
com/en/products/keithley/keithley-control-software-bench-instruments/kickstartRS code commande 7260038 TPP0200, modèles 200 MHz, 10 sondes passives, une par canal analogique,
code commande RS 7260035 TPP0100, 50 MHz, 70 MHz et 100 MHz et modèles, 10 sondes passives, une par canal analogique,
code commande RS 575585 P2221, sonde passive 1X/10X, largeur de bande 200 MHz,
code commande RS 113143 TEK-USB-488, convertisseur
GPIB vers USB, code commande RS 7966736 RM2000B, kit de montage sur
rackPour des sondes encore plus compatibles, veuillez consulter la fiche technique

Ecran couleur large WVGA 7" de l'oscilloscope de stockage numérique de Tektronix avec une fréquence d'échantillonnage jusqu'à 1 GS/s. Il est conçu pour un apprentissage rapide et un fonctionnement facile. Il est doté de 32 mesures automatisées et d'un histogramme de forme d'onde pour une analyse de forme d'onde simplifiée. Il utilise 200 mhz de largeur de bande et est doté de 2 canaux.

TekScopeTM www.tek.
com/en/products/software/tekscope-pc-analysis-softwareKickstart www.tek.
com/en/products/keithley/keithley-control-software-bench-instruments/kickstartMaintenez votre instrument à jour et pour améliorer la fonctionnalité de vos instruments, visitez le site Web Tektronix pour les dernières mises à jour logicielles à www.tek.com/en/products/software

Conception intégrée,
éducation,
test/dépannage de fabrication
