- Code commande RS:
- 222-2085
- Référence fabricant:

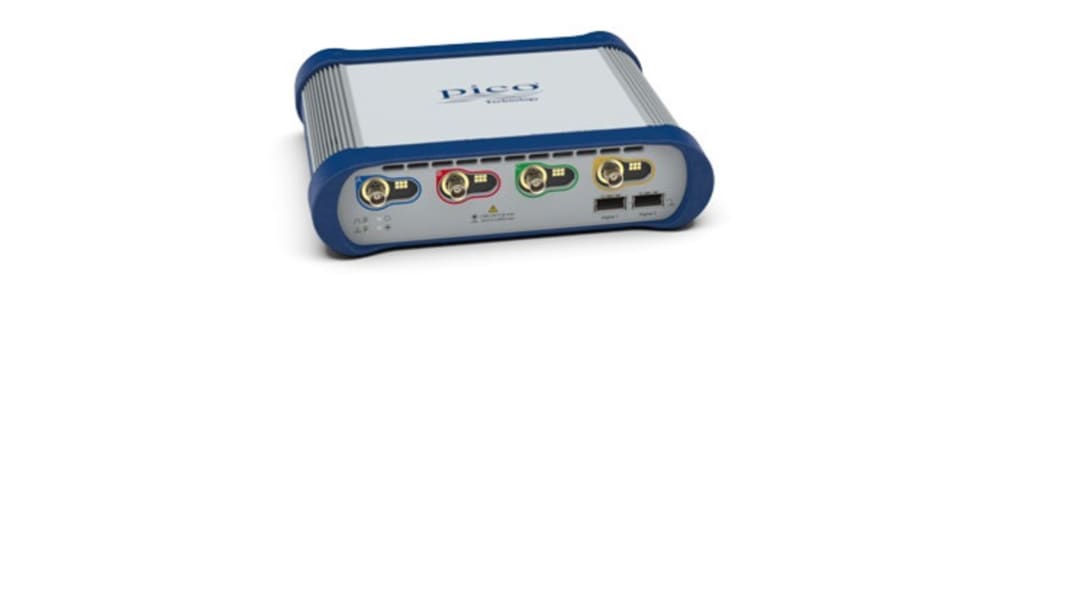

- PicoScope 6425E
- Marque:
- Pico Technology
1 En stock pour livraison sous 3 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour la pièce
10 315,00 €
HT
12 378,00 €
TTC
Unité | Prix par unité |
1 + | 10 315,00 € |
- Code commande RS:
- 222-2085
- Référence fabricant:
- PicoScope 6425E
- Marque:
- Pico Technology
Documentation technique
Législation et Conformité
- Pays d'origine :
- GB
Détail produit
Une portée plus intelligente pour un débogage plus rapide
Les oscilloscopes à signaux mixtes à résolution fixe et FlexRes de la série PicoScope 6000E fournissent 8 à 12 bits de résolution verticale, avec une largeur de bande jusqu'à 1 GHz et une fréquence d'échantillonnage de 5 GS/s.
Les modèles avec quatre ou huit canaux analogiques ont la synchronisation et la résolution d'amplitude dont vous avez besoin pour révéler des problèmes d'intégrité du signal critiques tels que les erreurs de synchronisation, les problèmes de glittage, de chute, de diaphonie et de metastabilité.
Caractéristiques et avantages
Bande passante jusqu'à 1 GHz
ADC FlexRes ® 8 bits à 12
Choix de 4 canaux analogiques (jusqu'à 1 GHz) ou 8 canaux analogiques (jusqu'à 500 MHz)
Prend en charge jusqu'à 16 canaux MSO numériques
Temps de capture de 200 ms à 5 Gs/s
Jusqu'à 4 mémoires de capture GS
50 MHz 200 MS/s 14 bits AWG
Vitesse de mise à jour de 300 000 formes d'onde par seconde
Logiciel PicoScope, PicoLog ® et PicoSDK ® inclus
21 décodeurs/analyseurs de protocole série inclus
Test de limite de masque et alarmes définissables par l'utilisateur
Horodatage haute résolution des formes d'onde
Plus de dix millions de résultats DeepMeam TM par acquisition
Déclencheurs Advanced : bord, fenêtre, largeur d'impulsion, largeur d'impulsion de fenêtre, chute de niveau, Chute de fenêtre, intervalle, exécution et logique
ADC FlexRes ® 8 bits à 12
Choix de 4 canaux analogiques (jusqu'à 1 GHz) ou 8 canaux analogiques (jusqu'à 500 MHz)
Prend en charge jusqu'à 16 canaux MSO numériques
Temps de capture de 200 ms à 5 Gs/s
Jusqu'à 4 mémoires de capture GS
50 MHz 200 MS/s 14 bits AWG
Vitesse de mise à jour de 300 000 formes d'onde par seconde
Logiciel PicoScope, PicoLog ® et PicoSDK ® inclus
21 décodeurs/analyseurs de protocole série inclus
Test de limite de masque et alarmes définissables par l'utilisateur
Horodatage haute résolution des formes d'onde
Plus de dix millions de résultats DeepMeam TM par acquisition
Déclencheurs Advanced : bord, fenêtre, largeur d'impulsion, largeur d'impulsion de fenêtre, chute de niveau, Chute de fenêtre, intervalle, exécution et logique
Applications
Ces oscilloscopes, avec le logiciel d'application PicoScope 6, sont parfaits pour les ingénieurs concepteurs travaillant avec des systèmes intégrés hautes performances, le traitement de signal, l'électronique de puissance, les mécatronique et les conceptions automobiles, et pour les chercheurs et les scientifiques travaillant sur des expériences multicanaux hautes performances dans les laboratoires de physique, les accélérateurs de particules et les installations similaires.
L'interface de programmation d'application (API) PicoScope 6000E fournit un accès à la programmation à l'ensemble complet de caractéristiques matérielles Advanced et peut être utilisée pour développer diverses applications personnalisées et OEM.
L'interface de programmation d'application (API) PicoScope 6000E fournit un accès à la programmation à l'ensemble complet de caractéristiques matérielles Advanced et peut être utilisée pour développer diverses applications personnalisées et OEM.
Fourni avec/Le kit contient :
Oscilloscope PC série PicoScope 6000E.
Sondes passives 10:1 500 MHz P2056
Guide de l'utilisateur
Adaptateur d'alimentation 12 V, entrée universelle
Câble USB, 1,8 m
Boîtier de stockage/transport
Sondes passives 10:1 500 MHz P2056
Guide de l'utilisateur
Adaptateur d'alimentation 12 V, entrée universelle
Câble USB, 1,8 m
Boîtier de stockage/transport
Quels sont les autres oscilloscopes disponibles dans cette gamme Pico ?
Homologations/Certification
Degré de pollution : degré de pollution 2 EN 61010
Conformité à la sécurité : conforme à la norme EN 61010-1:2010 + A1:2019
Conformité CEM : testé conformément à la norme EN61326-1:2013 et à la norme FCC partie 15, sous-partie B
Conformité environnementale : RoHS, REACH, WEEE
Garantie : 5 ans
Conformité à la sécurité : conforme à la norme EN 61010-1:2010 + A1:2019
Conformité CEM : testé conformément à la norme EN61326-1:2013 et à la norme FCC partie 15, sous-partie B
Conformité environnementale : RoHS, REACH, WEEE
Garantie : 5 ans
Caractéristiques techniques
Attribut | Valeur |
---|---|
Numérique / Analogique | Numérique |
Nombre de canaux analogiques | 4 |
Bande passante | 750MHz |
Forme d'oscilloscope | Stockage numérique (DSO) |
Type d'oscilloscope | Connectable PC |
Série | PicoScope 6000E |
Source d'alimentation | USB |
Interface | USB |
Profondeur de mémoire | 2Mpts |
Taux de rafraîchissement de forme d'onde | 000 per sec, Up → 300par seconde |
Sensibilité verticale minimum | 2mV/div |
Sensibilité verticale maximum | 4V/div |
Base de temps minimum | 20ns/div |
Taux d'échantillonnage aléatoire | 80 MS/s |
Résolution verticale | 8 bits, 10 bits, 12 bits |
Type de prise | USB |
