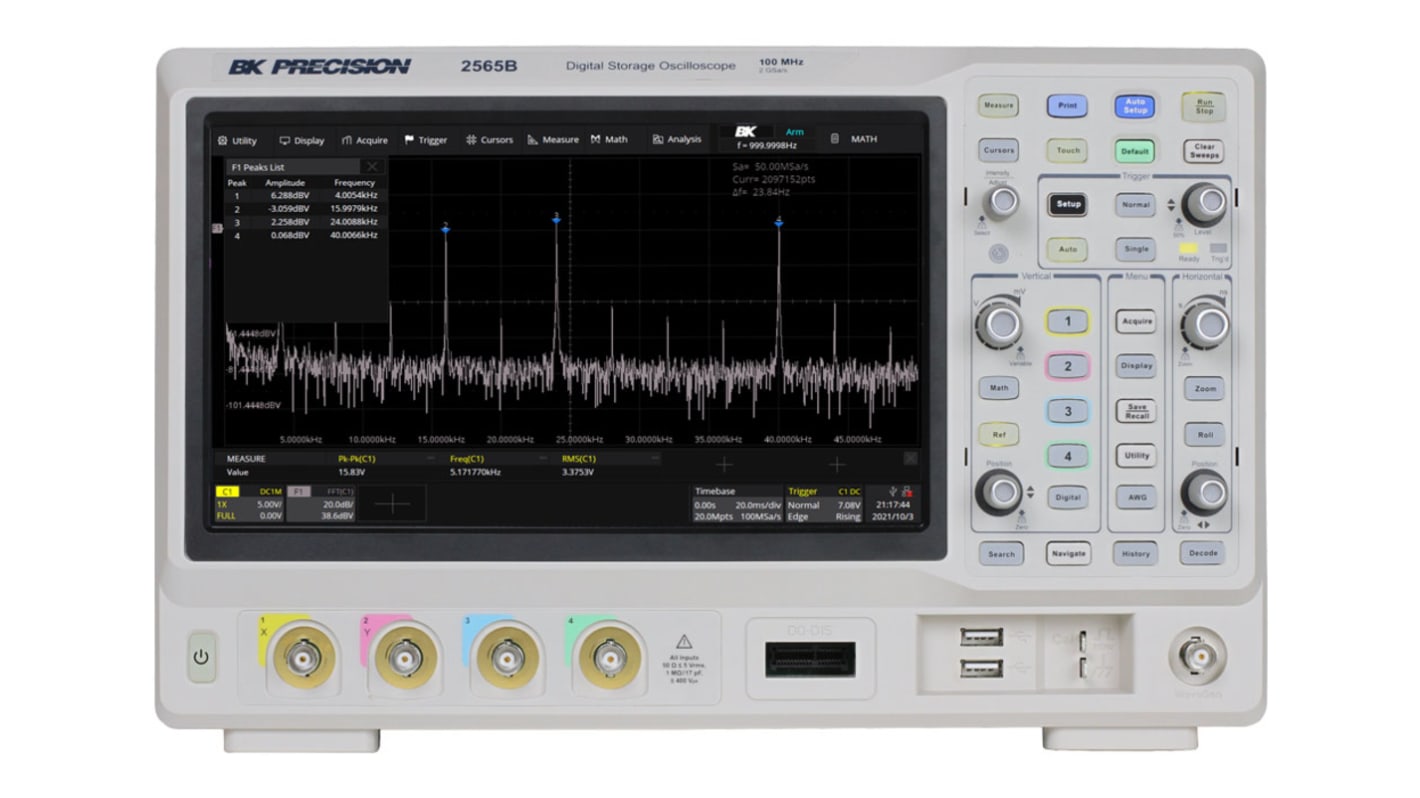

Oscilloscope De table BK Precision série 2560B, 100MHz

La série BK2560B de stockage numérique (DSO) et d'oscilloscope à signaux mixtes (MSO) propose des modèles de bande passante 100 MHz, 200 MHz et 350 MHz dans une configuration 4 canaux, avec un débit d'échantillonnage de 2 GSa/s et une profondeur de mémoire maximale de 200 Mpts. Ces oscilloscopes sont de plus équipés d'un grand écran tactile capacitif de 10,1 pouces avec une résolution de 1024 x 600 et des gestes d'écran tactile intuitifs. Cette série élargit ses capacités de débogage avec de nouvelles fonctionnalités logicielles dont les déclencheurs de zone, les plots de Bode et l'analyse de puissance. Le générateur de forme d'onde arbitraire à 50 MHz et le décodage en série pour les protocoles I2C, SPI, UART, CAN et LIN sont intégrés par défaut dans tous les modèles. Les modèles DSO peuvent être mis à niveau en MSO, offrant 16 chaînes numériques, à tout moment après l'achat. Des mises à jour logicielles supplémentaires sont disponibles pour le décodage en série des protocoles FlexRay, I2S, CAN FD, MIL-STD-1553B, SENT et Manchester.

100 MHz, 200 MHz et 350 MHz Largeur de bande
2 GSa/s débit maximal d'échantillonnage
200 Mpts profondeur de mémoire maximale
Taux de mise à jour de forme d'onde de 120 000 wfms/s (mode normal) et 500 000 wfms/s (mode séquence)
16 chaînes numériques avec ensemble de sonde logique (inclus avec le mode MSO)
Décodage de bus en série pour les protocoles I2C, SPI, UART, CAN, et LIN
50 MHz générateur de forme d'onde DDS et plots Bode
Grand écran tactile capacitif TFT-LCD de 10,1 pouces, résolution 1024 x 600
Fonction d'analyse de puissance évalue 11 puissances de 10,1 pouces et 1024 x paramètres d'alimentation
Fonction d'acquisition et d'historique segmentée avec un stockage maximum de 90 000 images
Fonction mathématiques prend en charge 2 traces, fonctionnement FFT et un éditeur de formule
LAN standard, port périphérique USB compatible avec USB TMC et deux ports hôtes USB
Télécommande disponible via un serveur web ou un logiciel PC intégré
Pass/Fail Trig out et EXT Trig
