Oscilloscope signal mixte, 100 MHz Tektronix série MDO3000 Appareil portatif 4 canaux
- Code commande RS:
- 797-3346
- Référence fabricant:
- MDO3014
- Marque:
- Tektronix
Indisponible
RS n'aura plus ce produit en stock.
Proposition de remplacement
Ce produit n'est pas disponible actuellement. Voici notre produit de remplacement:
la pièce
5 760,00 €
HT
6 912,00 €
TTC
Disponible en version étalonnée :
Oscilloscope signal mixte, 100 MHz Tektronix série MDO3000 Appareil portatif 4 canaux, Etalonné UKAS
- Type d'étalonnage:
- Etalonné UKAS
- Code commande RS
- 796-3188
la pièce
7 199,00 €
HT
8 638,80 €
TTC
- Code commande RS:
- 797-3346
- Référence fabricant:
- MDO3014
- Marque:
- Tektronix
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | Tektronix | |
| Type de produit | Oscilloscope signal mixte | |
| Largeur de bande | 100 MHz | |
| Série | MDO3000 | |
| Type d'oscilloscope | Appareil portatif | |
| Nombre de canaux | 4 | |
| Hauteur | 203.2 mm | |
| Type d'interface | CAN, LIN, RS-232, RS422, RS-485, SPI, UART, USB | |
| Longueur | 416.6 mm | |
| Base de temps maximum | 1000 s/div | |
| Sensibilité verticale maximum | 10 V/div | |
| Base de temps minimum | 1 ns/div | |
| Sensibilité verticale minimum | 1 mV/div | |
| Numéro de modèle | MDO3014 | |
| Source d'alimentation | Secteur | |
| Temps de montée | 3.5 ns | |
| Normes/homologations | UL61010-1:2004 | |
| Résolution verticale | 8 bit | |
| Largeur | 147.4 mm | |
| Sélectionner tout | ||
|---|---|---|
Marque Tektronix | ||
Type de produit Oscilloscope signal mixte | ||
Largeur de bande 100 MHz | ||
Série MDO3000 | ||
Type d'oscilloscope Appareil portatif | ||
Nombre de canaux 4 | ||
Hauteur 203.2 mm | ||
Type d'interface CAN, LIN, RS-232, RS422, RS-485, SPI, UART, USB | ||
Longueur 416.6 mm | ||
Base de temps maximum 1000 s/div | ||
Sensibilité verticale maximum 10 V/div | ||
Base de temps minimum 1 ns/div | ||
Sensibilité verticale minimum 1 mV/div | ||
Numéro de modèle MDO3014 | ||
Source d'alimentation Secteur | ||
Temps de montée 3.5 ns | ||
Normes/homologations UL61010-1:2004 | ||
Résolution verticale 8 bit | ||
Largeur 147.4 mm | ||
- Pays d'origine :
- CN

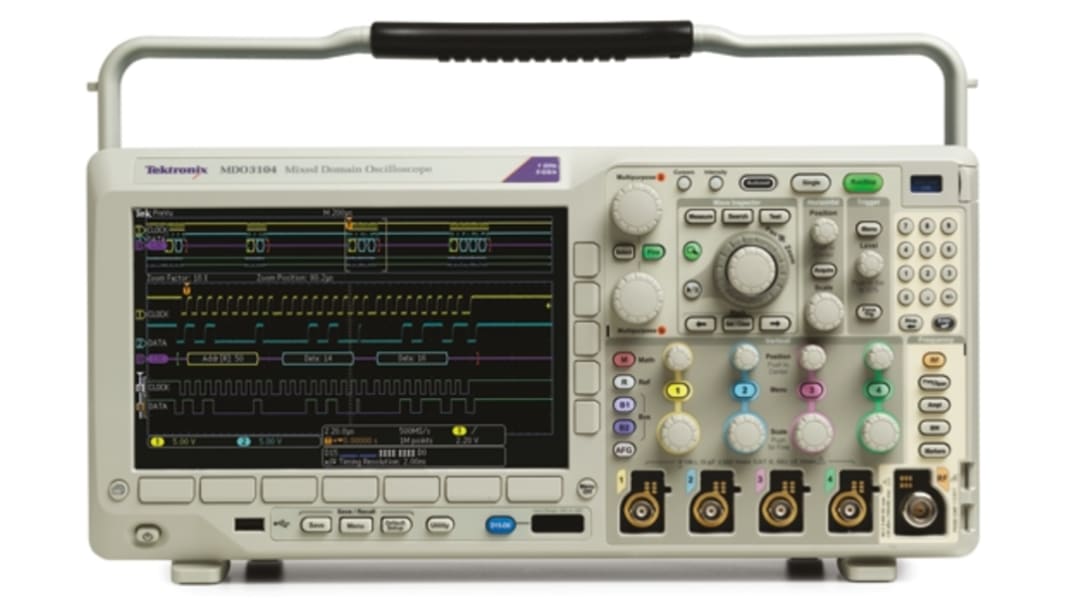

Tektronix Mixed Domain Oscilloscope - MDO3014
The Tektronix MDO3000 series 100MHz mixed domain oscilloscope offers a 9inch WVGA widescreen colour display and has 4 analogue channels. This oscilloscope is multi-functional with an integrated Basic spectrum analyser, wave inspector navigation, MSO, serial and parallel bus triggering and analysis and digital voltmeter. It has 33 automated measurements and waveform histograms for simplified waveform analysis.
Supplied with
Passive voltage probe TPP0250 (1 per analogue channel)
N-to-BNC adapter
Power cord
Accessory bag
Documentation CD
OpenChoice desktop software
Installation and safety instructions (printed manual), calibration certificate
Features and Benefits
Input capacitance is 8pF
Sampling rate is 2.5GSa/s
Operating temperature between -10°C and 55°C
Record length is 10Mpoints/ch
Safety category voltage is 300V
6-in-1 instrument integration
FastAcq high-speed waveform capture rate finds elusive signal anomalies quickly
Wave Inspector Controls provide easy navigation and automated search of waveform data
TekVPI® probe Interface directly supports active, differential, and current probes for automatic scaling and unit
Applications
Embedded design
Power design
EMI troubleshooting
Education
Manufacturing test/troubleshooting
Certifications
LXI Core 2012 certified
