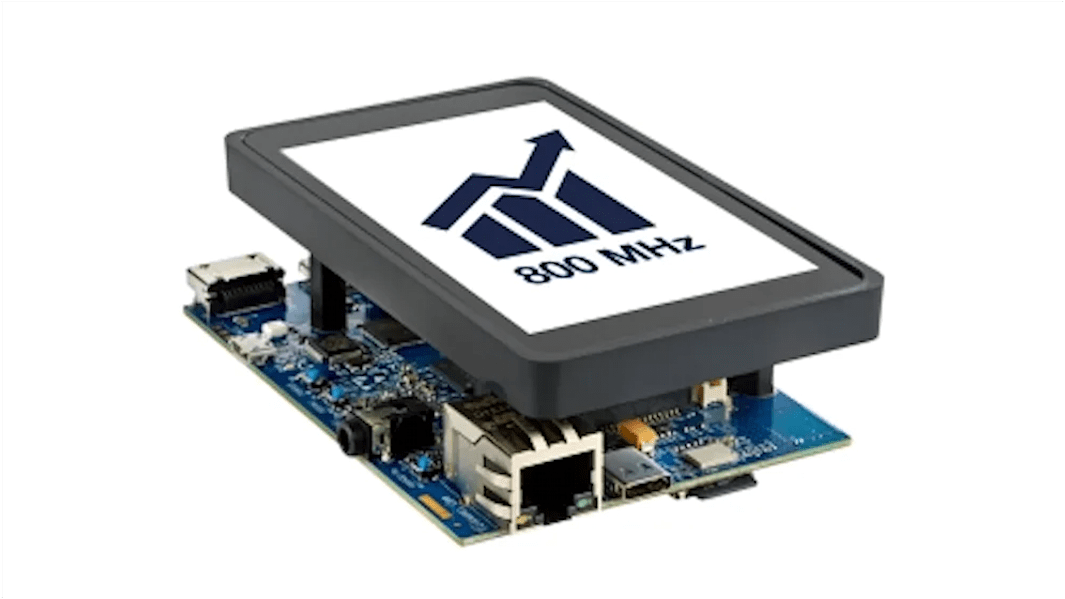

Carte de développement Discovery kit with STM32MP157F MPU STMicroelectronics
- Code commande RS:
- 210-8299
- Référence fabricant:
- STM32MP157F-DK2
- Marque:
- STMicroelectronics
3 pour livraison dès le lendemain (stock France)
32 Sous 3 jour(s) (stock Europe)
Prix pour la pièce
109,20 €
HT
131,04 €
TTC
Unité | Prix par unité |
---|---|
1 - 1 | 109,20 € |
2 - 4 | 106,33 € |
5 - 9 | 103,60 € |
10 + | 101,01 € |
- Code commande RS:
- 210-8299
- Référence fabricant:
- STM32MP157F-DK2
- Marque:
- STMicroelectronics
Documentation technique
Législation et Conformité
Détail produit
Les kits de découverte STM32MP157D-DK1 et STM32MP157F-DK2 exploitent les capacités des microprocesseurs à fréquence accrue de 800 MHz de la gamme de produits STM32MP157 pour permettre aux utilisateurs de développer facilement des applications à l'aide du logiciel de distribution OpenSTLinux STM32 MPU pour le processeur principal et du logiciel STM32CubeMP1 pour le coprocesseur.
Ils incluent un outil de débogage intégré ST-LINK, des LED, des boutons-poussoirs, un connecteur Ethernet 1 Gb/s, un connecteur USB Type-C® OTG, un hub de quatre connecteurs USB Type-A, un émetteur-récepteur HDMI®, un jack pour casque stéréo avec entrée de microphone analogique et un connecteur microSD™.
Pour étendre les fonctionnalités des kits de découverte STM32MP157D-DK1 et STM32MP157F-DK2, deux connecteurs d'extension GPIO sont également disponibles pour les blindages ARDUINO® et Raspberry Pi®.
Ils incluent un outil de débogage intégré ST-LINK, des LED, des boutons-poussoirs, un connecteur Ethernet 1 Gb/s, un connecteur USB Type-C® OTG, un hub de quatre connecteurs USB Type-A, un émetteur-récepteur HDMI®, un jack pour casque stéréo avec entrée de microphone analogique et un connecteur microSD™.
Pour étendre les fonctionnalités des kits de découverte STM32MP157D-DK1 et STM32MP157F-DK2, deux connecteurs d'extension GPIO sont également disponibles pour les blindages ARDUINO® et Raspberry Pi®.
En outre, le kit de découverte STM32MP157F-DK2 est doté d'un écran LCD avec un panneau tactile et de la capacité Wi‐Fi® et Bluetooth® Low Energy.
Caractéristiques communes :
Caractéristiques communes :
STM32MP157 Microprocesseur double Cortex®-A7 800 MHz 32 bits basé sur une architecture Arm® + microprocesseur Cortex®-M4 32 bits dans un boîtier TFBGA361
PMIC STPMIC1 de ST
DDR3L 4 Gbits, 16 bits, 533 MHz
Ethernet 1 Gbit/s (RGMII) conforme à IEEE-802.3ab
USB OTG HS
Codec audio
4 LED utilisateur
2 boutons-poussoirs utilisateur et de réinitialisation, 1 bouton de réveil
Entrée d'alimentation USB Type-C® 5 V / 3 A (non fournie)
Connecteurs de carte :
Ethernet RJ45
4 ports USB type A
DRP USB Type-C®
MIPI DSI®
HDMI®
Prise jack pour casque stéréo avec entrée de microphone analogique
Carte microSD™
Connecteur d'extension GPIO (capacité de blindage de Raspberry Pi®)
Connecteurs d'extension ARDUINO® Uno V3
Débogueur/programmateur ST-LINK/V2-1 intégré avec capacité de ré-énumération USB : port COM virtuel et port de débogage
STM32CubeMP1 et logiciel de distribution OpenSTLinux STM32 MPU Open-Source Linux® (comme STM32MP1Starter) avec examples
Prise en charge d'un large choix d'environnements de développement intégrés (IDE), y compris IAR Embedded Workbench®, MDK-ARM et STM32CubeIDE
PMIC STPMIC1 de ST
DDR3L 4 Gbits, 16 bits, 533 MHz
Ethernet 1 Gbit/s (RGMII) conforme à IEEE-802.3ab
USB OTG HS
Codec audio
4 LED utilisateur
2 boutons-poussoirs utilisateur et de réinitialisation, 1 bouton de réveil
Entrée d'alimentation USB Type-C® 5 V / 3 A (non fournie)
Connecteurs de carte :
Ethernet RJ45
4 ports USB type A
DRP USB Type-C®
MIPI DSI®
HDMI®
Prise jack pour casque stéréo avec entrée de microphone analogique
Carte microSD™
Connecteur d'extension GPIO (capacité de blindage de Raspberry Pi®)
Connecteurs d'extension ARDUINO® Uno V3
Débogueur/programmateur ST-LINK/V2-1 intégré avec capacité de ré-énumération USB : port COM virtuel et port de débogage
STM32CubeMP1 et logiciel de distribution OpenSTLinux STM32 MPU Open-Source Linux® (comme STM32MP1Starter) avec examples
Prise en charge d'un large choix d'environnements de développement intégrés (IDE), y compris IAR Embedded Workbench®, MDK-ARM et STM32CubeIDE
Caractéristiques spécifiques à la carte :
4 TFT 480 x 800 pixels avec rétroéclairage à LED, interface MIPI DSI® et panneau tactile capacitif
Wi‐Fi® 802.11b/g/n
Bluetooth® Low Energy 4.1
Wi‐Fi® 802.11b/g/n
Bluetooth® Low Energy 4.1
Caractéristiques spécifiques à la carte :
- 4 TFT 480 x 800 pixels avec rétroéclairage à LED, interface MIPI DSI® et panneau tactile capacitif
- Wi Fi® 802.11b/g/n
- Bluetooth® Low Energy 4.1
Caractéristiques techniques
Attribut | Valeur |
---|---|
Classification | Carte de développement |
Nom du kit | Discovery kit with STM32MP157F MPU |
Technologie | 32 bits |
Nom de série du processeur | STM32MP157 |
