- Code commande RS:
- 144-9273
- Référence fabricant:
- TC427EPA
- Marque:
- Microchip
480 En stock pour livraison sous 2 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour l'unité (en tube de 60)
1,322 €
HT
1,586 €
TTC
Unité | Prix par unité | le tube* |
60 - 60 | 1,322 € | 79,32 € |
120 + | 1,195 € | 71,70 € |
*Prix donné à titre indicatif |
- Code commande RS:
- 144-9273
- Référence fabricant:
- TC427EPA
- Marque:
- Microchip
Documentation technique
Législation et Conformité
- Pays d'origine :
- TH
Détail produit

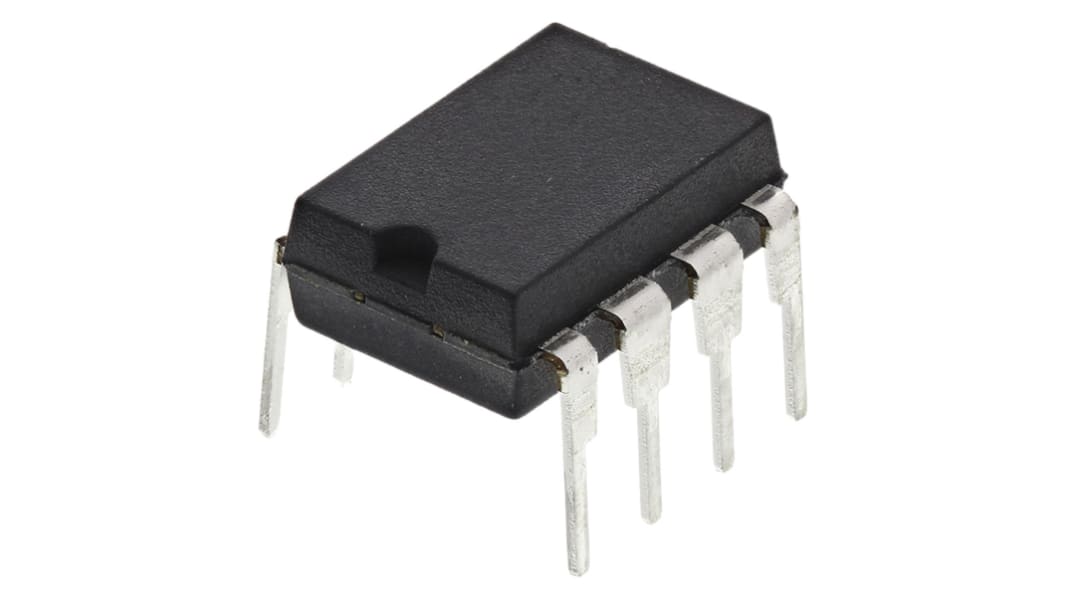

Drivers MOSFET TC426/427/428
Les circuits Microchip TC426, TC427 et TC428 sont des drivers MOSFET Low Side doubles.
Caractéristiques
Commutation haute vitesse (CL = 1 000 pF) : 30 ns
Courant de sortie max. élevé : 1,5 A
Haute variation de tension de sortie : VDD -25 mV, GND +25 mV
Faible courant d'entrée (logique '0' ou '1') : 1 μA
Compatible entrée TTL/CMOS
Configuration : TC426 - inverseur, TC427 - non inverseur, TC428 - inverseur/non inverseur
Tension d'alimentation d'utilisation : 4,5 V à 18 V
Consommation de courant : entrées basses 0,4 mA, entrées hautes 8 mA
Fonctionnement de l'alimentation simple
Faible impédance de sortie : 6 Ω
Verrouillage résistant : résiste au >courant inverse 500 mA
Protection ESD : 2 kV
Courant de sortie max. élevé : 1,5 A
Haute variation de tension de sortie : VDD -25 mV, GND +25 mV
Faible courant d'entrée (logique '0' ou '1') : 1 μA
Compatible entrée TTL/CMOS
Configuration : TC426 - inverseur, TC427 - non inverseur, TC428 - inverseur/non inverseur
Tension d'alimentation d'utilisation : 4,5 V à 18 V
Consommation de courant : entrées basses 0,4 mA, entrées hautes 8 mA
Fonctionnement de l'alimentation simple
Faible impédance de sortie : 6 Ω
Verrouillage résistant : résiste au >courant inverse 500 mA
Protection ESD : 2 kV
Drivers de transistors IGBT et MOSFET, Microchip
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type logique | CMOS, TTL |
Courant de sortie | 1,5 A |
Tension d'alimentation | 18V |
Nombre de broches | 8 |
Type de boîtier | PDIP |
Nombre de sorties | 2 |
Topologie | Low Side |
Nombre de drivers | 2 |
Polarité | Sans inversion |
Type de montage | Traversant |
