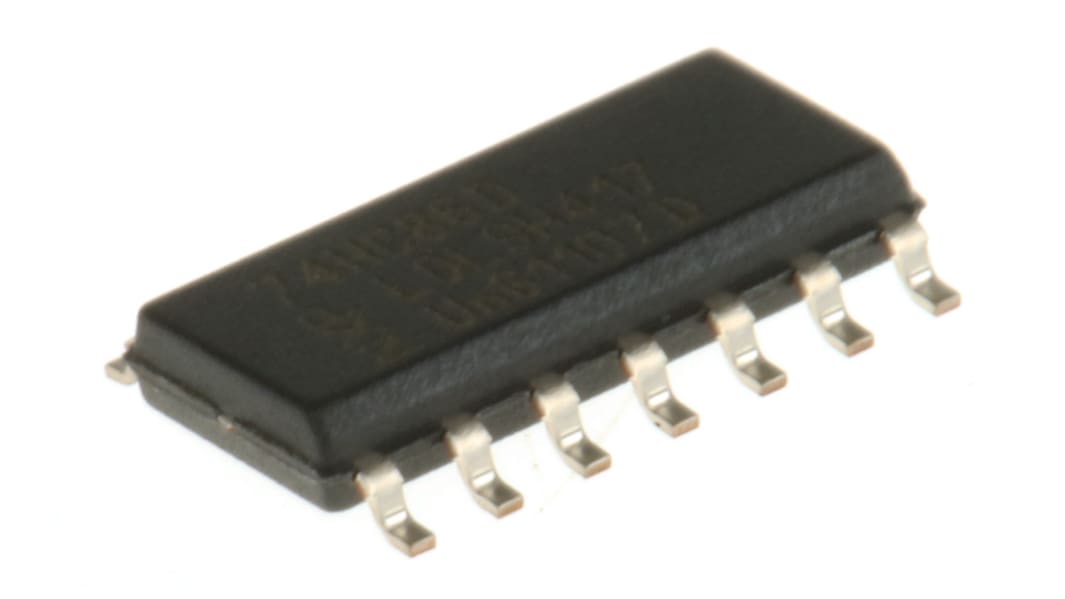

Porte logique CMS Nexperia XOR Quadruple SOIC, 14 broches
- Code commande RS:
- 124-2266
- Référence fabricant:
- 74HC86D,652
- Marque:
- Nexperia
Fonctionnalité momentanément indisponible
Uniquement disponible en livraison standard
Ajouté
Prix pour l'unité (en tube de 57)
0,367 €
HT
0,44 €
TTC
| Unité | Prix par unité | le tube* |
| 57 - 228 | 0,367 € | 20,919 € |
| 285 - 1083 | 0,338 € | 19,266 € |
| 1140 - 2793 | 0,33 € | 18,81 € |
| 2850 + | 0,322 € | 18,354 € |
| *Prix donné à titre indicatif | ||
- Code commande RS:
- 124-2266
- Référence fabricant:
- 74HC86D,652
- Marque:
- Nexperia
Documentation technique
Législation et Conformité
Détail produit
Portes logiques de famille 74HC, Nexperia
Une gamme de portes logiques standard NXP de la famille 74HC de circuits intégrés logiques CMOS. La famille 74HC utilise la technologie de grille silicium CMOS pour atteindre des vitesses de fonctionnement similaires à celles de la famille LSTTL mais avec la faible consommation des circuits intégrés CMOS standards.
Logique CMOS ultra-rapide
Tension d'utilisation : 2 à 6 V
Compatibilité : Entrée CMOS, Sortie CMOS
Tension d'utilisation : 2 à 6 V
Compatibilité : Entrée CMOS, Sortie CMOS
Famille 74HC
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Fonction logique | XOR |
| Type de montage | CMS |
| Nombre d'éléments | 4 |
| Nombre d'entrées par porte | 2 |
| Type de boîtier | SOIC |
| Nombre de broches | 14 |
| Famille logique | HC |
| Tension d'alimentation fonctionnement maximum | 6 V |
| Courant de sortie niveau haut maximum | -5.2mA |
| Délai de propagation maximum @ capacité de charge maximum | 120 ns @ 2 V, 20 ns @ 6 V, 24 ns @ 4.5 V |
| Tension d'alimentation de fonctionnement minimum | 2 V |
| Tension de sortie niveau bas maximum | 5.2mA |
| Température de fonctionnement minimum | -40 °C |
| Dimensions | 8.75 x 4 x 1.45mm |
| Température d'utilisation maximum | +125 °C |
| Condition de test du délai du propagation | 50pF |
| Longueur | 8.75mm |
| Hauteur | 1.45mm |
| Largeur | 4mm |
