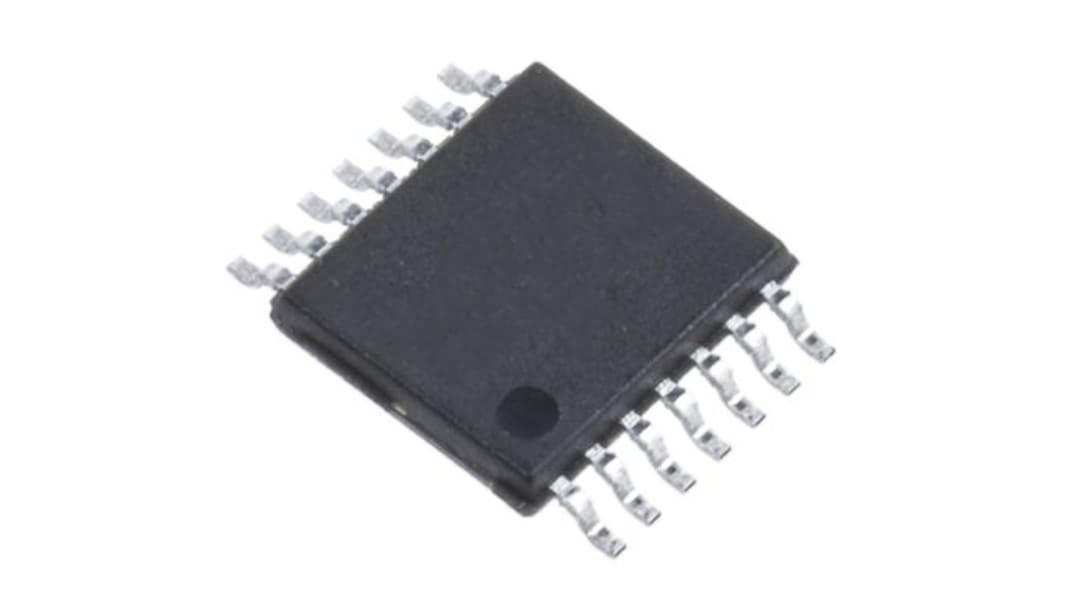

Porte logique CMS onsemi Buffer Hex TSSOP, 14 broches

Le LCX07 contient six tampons. Les entrées tolèrent des tensions allant jusqu'à 7 V permettant l'interface des systèmes 5V avec des systèmes 3V. Les sorties du LCX07 sont ouvertes et peuvent être connectées à d'autres sorties de purge ouvertes pour mettre en œuvre le fil ELEVEE actif ET ou les fonctions OU fil FAIBLE actif. Le 74LCX07 est fabriqué avec la technologie CMOS Advanced pour un fonctionnement à grande vitesse tout en maintenant la faible dissipation de puissance CMOS.

Entrées tolérantes 5 V
Spécifications Vcc de 2,3 V à 5,5 V fournies
2,9 ns TPD max (Vcc = 3,3 V), 10 μA ICC max
Mise hors tension des entrées et sorties haute impédance
Entraînement de sortie +24 mA (Vcc = 3,0 V)
Met en œuvre des circuits de réduction de bruit/EMI brevetés
Performance ESD : modèle corps humain> 2000V Modèle machine> 200V
Module DQFN sans plomb
Applications
Ce produit est pour un usage général et adapté à de nombreuses applications différentes.
