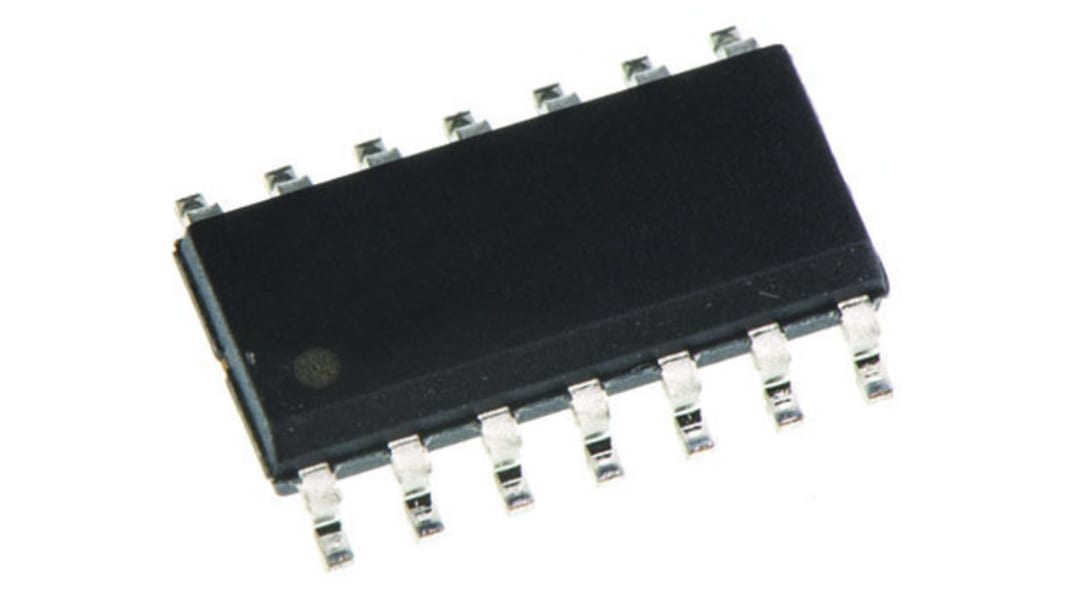

Porte logique CMS Texas Instruments AND Triple SOIC, 14 broches
- Code commande RS:
- 922-2795
- Référence fabricant:
- CD74HC11M96
- Marque:
- Texas Instruments
910 En stock pour livraison sous 3 jour(s)
Uniquement disponible en livraison standard
Prix pour l'unité (en bobine de 2500)
0,137 €
HT
0,164 €
TTC
Unité | Prix par unité | la bobine* |
---|---|---|
2500 + | 0,137 € | 342,50 € |
*Prix donné à titre indicatif
- Code commande RS:
- 922-2795
- Référence fabricant:
- CD74HC11M96
- Marque:
- Texas Instruments
Législation et Conformité
Détail produit
Portes logiques de la famille 74HC, Texas Instruments
Gamme de portes logiques standard de Texas Instruments de la famille 74HC de CI logiques CMOS. La famille 74HC utilise la technologie CMOS de porte en silicium pour obtenir des vitesses de fonctionnement similaires à celles de la famille LSTTL mais avec la faible consommation en puissance des circuits intégrés CMOS standard.
Logique CMOS ultra-rapide
Tension d'utilisation : 2 à 6 V
Compatibilité : Entrée CMOS, Sortie CMOS
Tension d'utilisation : 2 à 6 V
Compatibilité : Entrée CMOS, Sortie CMOS
Famille 74HC
Caractéristiques techniques
Attribut | Valeur |
---|---|
Fonction logique | AND |
Type de montage | CMS |
Nombre d'éléments | 3 |
Nombre d'entrées par porte | 3 |
Entrée de trigger de Schmitt | Non |
Type de boîtier | SOIC |
Nombre de broches | 14 |
Famille logique | HC |
Tension d'alimentation fonctionnement maximum | 6 V |
Courant de sortie niveau haut maximum | -5.2mA |
Délai de propagation maximum @ capacité de charge maximum | 100 ns @ 2 V, 17 ns @ 6 V, 20 ns @ 4.5 V |
Tension d'alimentation de fonctionnement minimum | 2 V |
Tension de sortie niveau bas maximum | 5.2mA |
Hauteur | 1.58mm |
Dimensions | 8.65 x 3.91 x 1.58mm |
Largeur | 3.91mm |
Longueur | 8.65mm |
Température d'utilisation maximum | +125 °C |
Condition de test du délai du propagation | 50pF |
Température de fonctionnement minimum | -55 °C |
